Co je povrchová montáž PCB a proč na tom záleží?

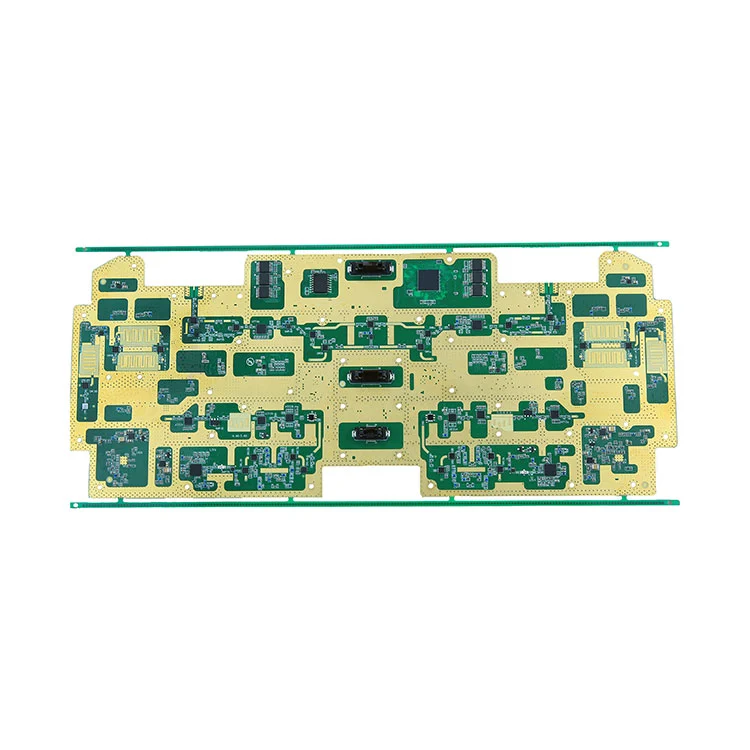

Co je povrchová montáž PCB?

Montáž desky plošných spojů pro povrchovou montáž se týká elektronického procesu montáže, kdy se součásti montují přímo na povrch desky s plošnými spoji (PCB) namísto vkládání skrz otvory. Tento proces se opírá o technologii povrchové montáže (SMT) a zařízení pro povrchovou montáž (SMD), které umožňují vyšší hustotu součástí a nižší výrobní náklady. SMT se stalo všudypřítomným v elektronickém průmyslu kvůli jeho efektivitě, škálovatelnosti a výhodám výkonu.

Jak se technologie povrchové montáže liší od technologie průchozí díry?

Primární kontrast mezi technologií povrchové montáže (SMT) a technologií průchozích otvorů (THT) spočívá v tom, jak jsou elektrické součásti připojeny k desce plošných spojů:

Proč používat montáž PCB pro povrchovou montáž?

• Vyšší hustota komponent:SMT umožňuje více dílů na menších deskách.
• Snížené výrobní náklady:Automatizace snižuje mzdové náklady a chyby opakovatelnosti.
• Vylepšený elektrický výkon:SMT snižuje délku vedení a zlepšuje kvalitu signálu.
• Rychlejší výrobní cykly:Automatizované procesy pick-and-place a reflow zrychlují výrobu.
• Flexibilita designu:Oba povrchy desky lze obsadit.

Které komponenty se běžně používají v montáži PCB pro povrchovou montáž?

SMT zahrnuje mnoho typů komponent. Zde jsou ty nejběžnější:

Jaké jsou klíčové procesní kroky při montáži povrchové montáže?

1. Tisk šablony:Pájecí pasta se nanáší na destičky DPS pomocí šablony.
2. Vyzvednutí a místo:Stroje umísťují SMD přesně na pájecí pastu.
3. Přetavovací pájení:PCB prochází reflow pecí k roztavení pájecí pasty.
4. Kontrola a kontrola kvality:AOI, rentgenové a optické kontroly ověřují přesnost montáže.
5. Závěrečné testování:Funkční testy potvrzují výkon.

Jak se vypořádat s výzvami společného shromáždění?

Sestavení SMT může čelit několika výzvám, jako je náhrobní kámen, přemostění pájením a otevřené obvody. Mezi osvědčené postupy patří:

• Optimalizace rozvržení PCB:Správný design podložek a rozmístění pro snížení problémů s pájkou.
• Tune Reflow Profile:Teplotní profily na míru pro konzistentní pájené spoje.
• Používejte vysoce kvalitní materiály:Spolehlivá pájecí pasta a komponenty zlepšují konzistenci.
• Proveďte robustní QA:K včasnému zachycení defektů použijte AOI, rentgen a ICT.

Jaké materiály jsou vyžadovány pro SMT?

Jak zajistit kvalitu a spolehlivost montáže pro povrchovou montáž?

Vysoce kvalitní montáž pro povrchovou montáž vyžaduje přísné testování a ověřování. Mezi klíčové metody patří:

• Automatická optická kontrola (AOI):Detekuje chybějící součástky, polaritu a problémy s pájkou.
• Rentgenová kontrola:Odhalí skryté vady pájených spojů.
• In-Circuit Testing (ICT):Testuje elektrický výkon na úrovni komponent.
• Funkční testování:Ověřuje chování celého obvodu v reálných podmínkách.

Kombinovaná kontrola kvality zajišťuje, že desky plošných spojů splňují standardy výkonu a spolehlivosti očekávané v moderní elektronice.

Jaké jsou budoucí trendy v montáži PCB pro povrchovou montáž?

Budoucnost SMT utváří několik klíčových trendů:

• Miniaturizace:Menší tvarové faktory a mikro-SMD komponenty.
• Pokročilá automatizace:Zpětná vazba procesu pick-and-place a v reálném čase řízená umělou inteligencí.
• 3D tištěná elektronika:Aditivní výroba se integruje s SMT.
• Chytrá kontrola:Strojové učení zlepšuje detekci defektů.

Tyto trendy zajišťují, že montáž plošných spojů pro povrchovou montáž se neustále vyvíjí, zlepšuje výkon a snižuje výrobní cykly.

Často kladené otázky

Co je povrchová montáž PCB?

Montáž PCB pro povrchovou montáž se týká procesu montáže elektronických součástek přímo na povrch desky plošných spojů pomocí procesů SMT. Nahrazuje tradiční montáž s průchozími otvory ve většině moderní elektroniky díky své účinnosti a výhodám miniaturizace.

Jak technologie povrchové montáže zlepšuje výkon?

SMT zlepšuje výkon snížením délky vedení, což snižuje indukčnost a odpor. To zlepšuje integritu signálu a umožňuje deskám pracovat na vyšších frekvencích s menším šumem.

Která průmyslová odvětví nejvíce těží z montáže povrchové montáže?

Průmyslová odvětví jako spotřební elektronika, automobilový průmysl, lékařská zařízení, letecký a kosmický průmysl a telekomunikace se na SMT silně spoléhají kvůli potřebě kompaktních, spolehlivých a vysoce výkonných elektronických sestav.

Jaké problémy existují v montáži povrchové montáže?

Mezi výzvy patří správa velmi malých součástek, zajištění přesné aplikace pájecí pasty a vyhýbání se defektům, jako jsou náhrobky nebo pájecí můstky. Ke zmírnění těchto problémů jsou nezbytné pokročilé systémy řízení procesů a inspekce.

Proč je kontrola kvality v SMT klíčová?

Kontrola kvality zajišťuje spolehlivost a funkčnost hotových výrobků. Díky komponentám s vysokou hustotou a automatizované montáži mohou závady rychle vést k poruchám na poli. Procesy jako AOI a rentgenová kontrola zachycují problémy před konečným testováním.
