PCB FR4je jedním z nejpoužívanějších substrátů desek plošných spojů v elektronickém průmyslu. V tomto obsáhlém článku prozkoumáme, co FR4 PCB znamená, jak se vyrábí, kde se používá a proč zůstává základním materiálem pro moderní design a výrobu elektroniky.
Tento článek vysvětluje význam PCB FR4, jeho vlastnosti, výrobní procesy, výhody, omezení, aplikace v reálném světě a srovnání s alternativními materiály PCB. Poskytuje praktické poznatky pro inženýry, fandy, nákupčí a technologické nadšence. Najdete zde také podrobnou sekci FAQ, která odpovídá na běžné otázky týkající se PCB FR4.

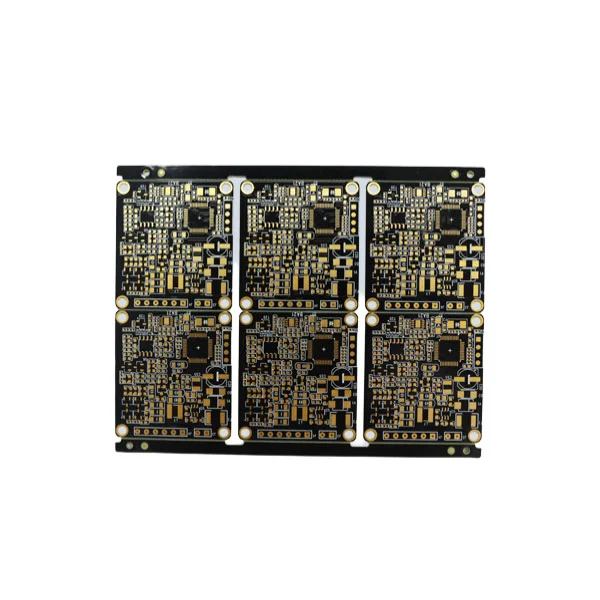

AnPCB FR4odkazuje na desku s plošnými spoji, která používáFR4jako základní materiál. FR4 je zkratka pro „Flame Retardant 4“, což je označení třídy přiřazené epoxidovému laminátovému materiálu vyztuženému skelnými vlákny. Je to de facto standardní substrát používaný ve většině elektroniky díky své silné mechanické pevnosti, vynikající elektrické izolaci a schopnosti pracovat v širokém teplotním rozsahu.
Termín „PCB“ znamená platformu, která propojuje elektronické součástky pomocí leptaných měděných obvodů a pokovených průchozích otvorů. V kombinaci s FR4 tvoří odolnou a spolehlivou desku vhodnou pro vše od levné spotřební elektroniky po průmyslové řídicí systémy.
Výroba PCB FR4 zahrnuje několik přesných kroků k zajištění konzistence a kvality. Mezi základní prvky patří měděná fólie, laminátové desky FR4 a řada procesů, které transformují suroviny na funkční desky plošných spojů.
Výběr materiálu FR4 pro výrobu desek plošných spojů nabízí řadu výhod, díky kterým je ideální pro mnoho aplikací. Jeho vyvážený výkon, hospodárnost a všestrannost přispívají k jeho širokému přijetí.
Při výběru materiálu pro návrh PCB inženýři hodnotí několik klíčových vlastností, které ovlivňují výkon a spolehlivost. FR4 vykazuje příznivé vlastnosti napříč mnoha kritérii.
| Vlastnictví | Popis | Typická hodnota / Poznámka |
|---|---|---|
| Dielektrická konstanta (Dk) | Označuje schopnost desky plošných spojů ukládat elektrickou energii. | ~4,3–4,8 |
| Tepelná stabilita | Schopnost odolávat teplu bez degradace. | Až do ~130°C |
| Pevnost v tahu | Odolnost proti mechanické deformaci. | Vysoký |
| Zpomalení hoření | Bezpečnost v aplikacích, kde existuje riziko požáru. | Splňuje hodnocení UL94 V-0 |
| Odolnost proti vlhkosti | Nezbytné pro desky ve vlhkém prostředí. | Dobrý |
PCB FR4 jsou všudypřítomné díky své všestrannosti a spolehlivosti. Níže je uveden přehled aplikací, kde FR4 funguje mimořádně dobře.
Inženýři často volí mezi FR4 a alternativními materiály, jako je polyimid, Rogers nebo substráty s kovovým jádrem. Každý materiál nabízí jedinečné výhody vhodné pro specifické potřeby.
| Materiál | Nejlepší pro | Výhody | Omezení |
|---|---|---|---|
| FR4 | Obecná elektronika | Cenově výhodné, silné, spolehlivé | Není ideální pro vysokofrekvenční RF |
| Polyimid | Flexibilní desky plošných spojů | Vysoká tepelná odolnost, flexibilní | Vyšší náklady |
| Rogers | Vysokofrekvenční RF | Nízká ztráta, stabilní Dk | Drahý |
| Kovové jádro | Power LED aplikace | Vynikající odvod tepla | Těžký a nákladný |
Q:Co znamená „FR4“ v PCB?
A:FR4 je zkratka pro „Flame Retardant 4“, což znamená sklem vyztužený epoxidový laminát, který odolává ohni a poskytuje konstrukční pevnost pro PCB.
Q:Proč se FR4 tak široce používá v průmyslu PCB?
A:FR4 kombinuje mechanickou pevnost, elektrickou izolaci, tepelnou odolnost a hospodárnost, díky čemuž je vhodný pro širokou škálu elektronických aplikací.
Q:Lze FR4 použít ve vysokofrekvenčních RF aplikacích?
A:Zatímco FR4 se používá v nízkofrekvenčních obvodech, vysokofrekvenční RF obvody často vyžadují materiály jako Rogers, které mají nižší dielektrické ztráty pro lepší integritu signálu.
Q:Jak vlhkost ovlivňuje desky plošných spojů FR4?
A:FR4 má dobrou odolnost proti vlhkosti, ale dlouhodobé vystavení vysoké vlhkosti může stále ovlivnit výkon. Ochranné povlaky a konformní vrstvy to pomáhají zmírnit.
Q:Je FR4 vhodný pro automobilovou elektroniku?
A:Ano, FR4 je široce používán v automobilové elektronice díky své tepelné stabilitě a odolnosti, i když mohou být vybrány specifické vysokoteplotní varianty pro extrémní prostředí.
PorozuměníPCB FR4je nezbytný pro každého, kdo pracuje s elektronickým designem a výrobou nebo se o něm učí. Jeho vyvážené vlastnosti z něj dělají základní materiál pro nespočet zařízení po celém světě. Ať už hodnotíte materiály pro nový projekt nebo vybíráte dodavatele, FR4 zůstává spolehlivou volbou.
Pro vysoce kvalitní výrobu FR4 PCB přizpůsobenou vašim specifikacím zvažte partnerství sShenzhen Fanway Technology Co., Ltd— důvěryhodný poskytovatel přesných řešení výroby desek plošných spojů.Kontaktnás.
