AnSMT šablonaje jednou z nejkritičtějších, ale často podceňovaných komponent v moderní výrobě elektroniky. Přímo určuje přesnost nanášení pájecí pasty, zarovnání součástí a celkovou výtěžnost sestavy PCB. Tento obsáhlý průvodce zkoumá, co je šablona SMT, jak funguje, jaké jsou různé typy a dostupné materiály a proč hraje rozhodující roli při dosahování vysoce spolehlivé výroby technologie povrchové montáže (SMT).

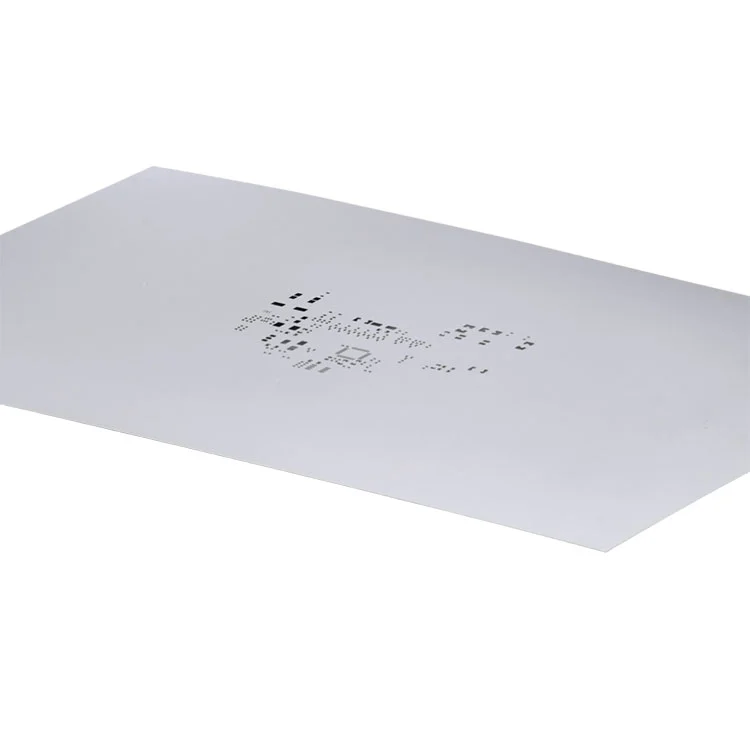

SMT šablona je precizně vyrobený kovový plech používaný ve fázi tisku pájecí pasty při montáži technologie povrchové montáže. Obsahuje laserem vyřezané otvory, které přesně odpovídají pájecím ploškám na desce s plošnými spoji (PCB). Během výroby se pájecí pasta nanáší na povrch šablony, což umožňuje řízeným objemům pasty procházet každým otvorem a ukládat se na destičky PCB.
Přesnost tohoto procesu přímo ovlivňuje integritu pájeného spoje, přesnost umístění součástek a dlouhodobou spolehlivost produktu. Pro výrobce jako napřShenzhen Fanway Technology Co., Ltd, SMT šablony nejsou spotřební materiál, ale přesné nástroje, které definují stabilitu procesu.
Proces tisku pájecí pasty je zodpovědný za více než 60 % vad SMT, pokud není řádně kontrolován. Optimalizovaná šablona SMT zajišťuje:
Bez dobře navržené šablony SMT nedokážou ani ty nejpokročilejší vychystávací stroje kompenzovat nepřesnosti tisku.
SMT šablony jsou klasifikovány na základě struktury, způsobu montáže a aplikačního scénáře. Mezi nejčastější kategorie patří:
Výběr materiálu přímo ovlivňuje životnost šablony, konzistenci tisku a účinnost čištění. Nejpoužívanějším materiálem je nerezová ocel pro svou odolnost a hladkost povrchu.
| Materiál | Výhody | Typický případ použití |
|---|---|---|
| Nerez | Vysoká odolnost, hladké stěny otvoru | Hromadná výroba |
| Nikl | Vynikající výkon při uvolňování | Komponenty s jemnou roztečí |
| Mosaz | Nižší náklady | Krátkodobé použití |
Design šablony je rovnováhou mezi řízením objemu pájky a účinností uvolňování pasty. Mezi klíčové faktory designu patří:
Pokročilí výrobci mají rádiShenzhen Fanway Technology Co., Ltddodržujte pokyny IPC, abyste zajistili optimální účinnost přenosu pasty a dlouhodobou opakovatelnost procesu.
| Typ šablony | Přesnost | Náklady | Doporučený objem |
|---|---|---|---|
| Zarámovaný | Velmi vysoká | Střední | Velkoobjemová výroba |
| Bezrámové | Vysoký | Nízký | Středně sériová výroba |
| Prototyp | Střední | Velmi nízká | Nízkoobjemové testování |
SMT šablony jsou široce používány napříč průmyslovými odvětvími včetně spotřební elektroniky, automobilové elektroniky, lékařských zařízení, průmyslových řídicích systémů a telekomunikací. Jakákoli aplikace vyžadující přesné nanášení pájecí pasty se spoléhá na správně navrženou šablonu SMT.
Z pohledu EEAT šablony SMT demonstrují:
K čemu se používá šablona SMT?
Šablona SMT se používá k přesné aplikaci pájecí pasty na destičky plošných spojů před umístěním součástek, což zajišťuje spolehlivé pájené spoje.
Proč záleží na tloušťce šablony SMT?
Tloušťka šablony řídí objem pájky; nesprávná tloušťka může způsobit nedostatečnou pájku nebo přemostění defektů.
Který typ šablony SMT je nejlepší pro hromadnou výrobu?
Rámované šablony SMT jsou nejlepší pro hromadnou výrobu díky jejich stabilitě a opakovatelnosti.
Jak často by se měla šablona SMT vyměňovat?
Výměna závisí na použití, frekvenci čištění a kvalitě materiálu, ale vysoce kvalitní šablony mohou vydržet desítky tisíc cyklů.
Jaké normy řídí návrh šablony SMT?
IPC-7525 a IPC-A-610 jsou široce uznávané standardy pro návrh šablon a aplikaci pájecí pasty.
Pokud hledáte vysoce přesná řešení SMT Stencil podpořená odbornými znalostmi ve výrobě a přísnou kontrolou kvality,Shenzhen Fanway Technology Co., Ltd je připravena podpořit vaše produkční cíle.Kontaktnásdnes diskutovat o tom, jak mohou naše řešení SMT Stencil zlepšit vaši výtěžnost montáže a dlouhodobou spolehlivost.
