Co dělá těžkou měděnou PCB nejlepší volbou pro aplikace s vysokou výkonem?

2025-09-09

V dnešním elektronickém průmyslu roste poptávka po vysoce výkonných a odolných deskách s obvody (PCB).Těžká měď PCBS, známé také jako silné měděné PCB, se staly preferovaným řešením pro průmyslová odvětví, která vyžadují vysokou kapacitu, vynikající tepelnou správu a zvýšenou spolehlivost za extrémních podmínek. Od automobilových energetických systémů po zařízení pro obnovitelné zdroje energie hrají tyto desky rozhodující roli v moderní elektronice.

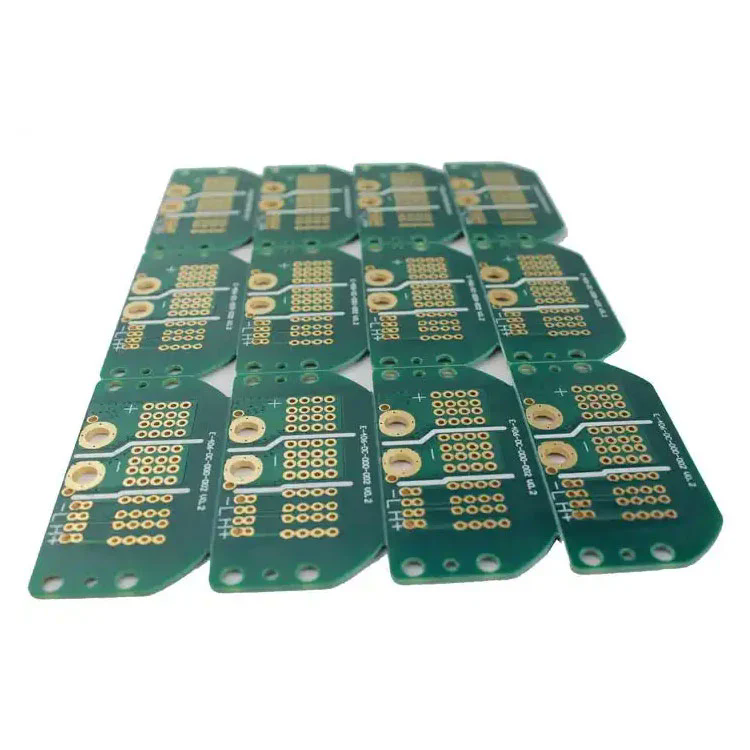

Heavy Copper PCB

Co je to těžká mědi a proč na tom záleží?

Těžká měď PCB je typ desky s obvodem, který obsahuje měděné vodiče s tloušťkou v rozmezí od 3 oz/ft² do 20 oz/ft² nebo více. Na rozdíl od standardních PCB, které obvykle používají měděné vrstvy 1 oz/ft² nebo méně, jsou těžké měděné PCB navrženy tak, aby zvládli výrazně vyšší proud a vydržely extrémní tepelné napětí.

Klíčové výhody těžkých měděných PCB

  • Únosná kapacita s vysokým proudem - silnější měděné vrstvy umožňují PCB manipulovat s vyššími proudy bez přehřátí nebo poškození obvodu.

  • Vylepšená tepelná správa - těžké měděné PCB rozptýlí teplo efektivněji, takže je ideální pro aplikace, kde je hustota výkonu vysoká.

  • Zvýšená mechanická pevnost - Silnější pokovování mědi zvyšuje rigiditu a trvanlivost, což umožňuje desce odolat tvrdým provozním prostředím.

  • Kompaktní návrhové možnosti-Návrháři mohou integrovat vysokoprůhledné a nízkoproudové obvody do stejné desky, čímž se zmenšuje celkovou velikost a hmotnost.

  • Lepší spolehlivost-se sníženým rizikem selhání obvodu při vysokém zatížení jsou tyto desky dobře vhodné pro kritické aplikace.

Těžké měděné PCB jsou zvláště životně důležité pro energetickou elektroniku, automobilové systémy, průmyslové vybavení, řešení obnovitelné energie a letecké technologie. Zvýšením tloušťky mědi mohou inženýři zajistit efektivní proudový tok a snížit šance na tepelně související selhání, což činí tyto desky nutností pro moderní elektroniku.

Technické specifikace těžkých měděných PCB

Při výběru tvrdého mědi PCB hrají technické specifikace klíčovou roli při určování výkonu a vhodnosti pro vaši aplikaci. Níže je komplexní tabulka shrnující typické specifikace našich těžkých měděných PCB:

Specifikace Podrobnosti
Tloušťka mědi 3 oz/ft² až 20 oz/ft² (přizpůsobitelné)
Počet vrstev 1 až 32 vrstev
Základní materiál FR4, Rogers, polyimid, kovové jádro
Tloušťka desky 0,8 mm až 6,0 mm
Povrchová úprava Hasl, jednomyslný, OSP, ponoření stříbro, enepig
Pájná maska Zelená, modrá, červená, černá, bílá
Minimální šířka stopy 3 mils
Minimální mezera 3 mils
Tepelná vodivost Vysoký, optimalizovaný pro rozptyl tepla
Provozní teplota -55 ° C až +150 ° C.
Aplikace Power Electronics, Automotive, Aerospace, Industrial Machinery, Solar Inverters

Výběrem správných specifikací mohou inženýři optimalizovat PCB pro vysoce proudové, vysokoteplotní nebo vysoce spolehlivosti. Například převaděče výkonu a řadiče elektrických vozidel vyžadují desky s tloušťkami mědi nad 8 oz, zatímco průmyslové řidiči motoru mohou potřebovat ještě vyšší kapacity.

Jak se vyrábějí těžké měděné PCB?

Výrobní proces těžkých měděných PCB se výrazně liší od standardních PCB kvůli zvýšené tloušťce mědi. Specializované techniky se používají k zajištění trvanlivosti a přesnosti.

Výběr materiálu

Proces začíná výběrem vysoce kvalitních laminátů, jako jsou substráty FR4 nebo kovové jádry. Vybraný materiál musí odolat extrémnímu teplu a mechanickému napětí.

Pokročilé leptání

Standardní PCB používají jednoduché procesy leptání, ale těžké měděné PCB vyžadují diferenciální leptání, aby se zajistilo přesné tvary vodičů bez podhodnocení. To je zásadní pro udržení integrity hustých měděných stop.

Pokovování a prostřednictvím plnění

Technologie pokovování se používá k vytvoření tloušťky mědi na povrchu i uvnitř průchodů. Pásení skrz otvory zvyšuje proudový tok mezi vrstvami a zabraňuje přehřátí.

Laminační proces

Více měděných vrstev je laminováno při vysoké teplotě a tlaku. Specializované pryskyřičné systémy se používají k zabránění delaminaci a udržení strukturální integrity.

Pájná maska ​​a povrchová úprava

K ochraně stop mědi se aplikují vysokoteplotní pájecí masky. Povrchové povrchové úpravy, jako je Enig nebo HASL, se přidávají ke zlepšení pájetelnosti a odolnosti proti korozi.

Přísné testování

Každá deska podstoupí elektrické testování, testy tepelného cyklistiky a kontroly spolehlivosti, aby se zajistilo, že splňuje přísné průmyslové standardy.

Tento vysoce kontrolovaný proces zajišťuje, že těžké měděné PCB poskytují výjimečný výkon, trvanlivost a bezpečnost, což je vhodných pro kritické aplikace.

Aplikace a výhody napříč odvětvími

Těžké měděné PCB jsou široce přijímány napříč průmyslovými odvětvími, kde jsou zásadní vysoké energie, extrémní teploty a spolehlivost.

Power Electronics

Tyto desky se používají ve střídačkách, usměrňovačích a převaděči energie a zpracovávají vysoké proudy bez ohrožení výkonu.

Automobilové systémy

Řadiče elektrických vozidel, systémy správy baterií a LED světlomety se spoléhají na těžké měděné PCB pro tepelnou účinnost a dlouhodobou trvanlivost.

Průmyslové vybavení

Motory, robotické systémy a tovární automatizační stroje vyžadují PCB, které vydrží konstantní vysoké proudy a teploty.

Obnovitelná energie

Sluneční střídače, větrné turbíny a systémy pro skladování energie závisí na těžkých měděných PCB pro efektivní řízení kolísajících zátěží.

Aerospace & Defense

V kritickém prostředí je spolehlivost neegotiokovatelná. Těžké měděné PCB poskytují stabilní výkon za extrémních stresových podmínek.

Časté časté o těžkých měděných PCB

Q1: Jaký je rozdíl mezi standardní PCB a těžkou měděnou PCB?

Odpověď: Standardní PCB obvykle používá tloušťku mědi až do 1 oz/ft², zatímco těžká měděná deska plošných spojů se pohybuje od 3 oz/ft² do 20 oz/ft² nebo více. Silnější měď umožňuje těžkým měděným PCB nosit vyšší proudy, zlepšit rozptyl tepla a zvládnout extrémní mechanické napětí, což z nich činí ideální pro vysoce výkonné aplikace.

Q2: Jak si mohu vybrat správnou tloušťku mědi pro PCB?

Odpověď: Tloušťka mědi závisí na aktuálním zatížení, provozní teplotě a konstrukčním omezením. Například:

  • Aplikace pod 3A mohou použít 1 oz měď.

  • Aplikace mezi 3A - 10A obecně vyžadují 2 oz až 4 oz měď.

  • Vysoko výkonné systémy nad 10a často vyžadují 8 oz nebo silnější měď.
    Konzultace se zkušeným výrobcem PCB zajišťuje optimální tloušťku mědi pro potřeby vašeho projektu.

V éře, kde musí být elektronika silnější, spolehlivější a efektivnější, těžká měděná PCB poskytují bezkonkurenční výhody. Poskytují vyšší proudovou nosnost, výjimečnou tepelnou správu a dlouhodobé trvanlivosti napříč odvětvími, jako je automobilový průmysl, obnovitelná energie, průmyslová automatizace a letectví.

NaFanway, Specializujeme se na výrobu vysoce kvalitních těžkých měděných PCBS přizpůsobených přesným specifikacím vašeho projektu. S pokročilým výrobním schopnostem a přísnou kontrolou kvality zajišťujeme optimální výkon pro vaše vysoce výkonné aplikace.

Pokud hledáte důvěryhodného partnera, který poskytuje trvanlivá, efektivní a nákladově efektivní řešení těžkých mědi PCB,Kontaktujte nás diskutovat o vašich požadavcích.
