Desky s obvody(PCB) jsou tichou páteří dnešní elektroniky. Ať už v smartphonu, systému řízení automobilů, lékařském skeneru nebo navigačním modulu Aerospace, PCB poskytují fyzický a elektrický základ, který spojuje všechny komponenty. Pochopení toho, jak fungují, začíná rozpoznáváním posunu, který přinesli k technologii. Před PCB bylo zapojení prováděno ručně s připojením point-to-point. Tato metoda byla nejen náchylná k chybám, ale také omezené škálovatelnosti. PCB tyto problémy vyřešily tím, že nabízejí standardizované a vrstvené struktury, které zajišťují kompaktní design, spolehlivost a efektivitu hromadné výroby.
Jak přesně tedy fungují? PCB ve svém jádru slouží třem primárním účelům:
Mechanická podpora- Zajištění komponent na místě.
Elektrická připojení- Poskytování vodivých cest pro proudový tok.
Integrita signálu- Zajištění, aby elektronické signály cestovaly s minimální ztrátou nebo rušením.

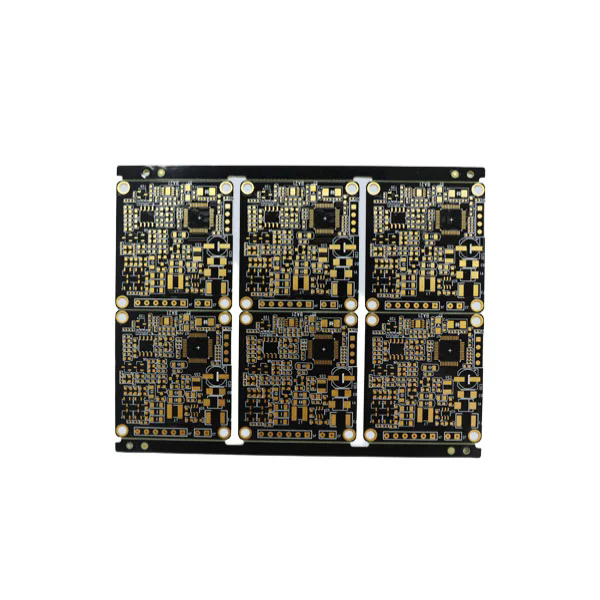

Konstrukce zahrnujesubstráty, obvykle skleněné vlákno FR4 nebo jiné materiály, které působí jako izolační vrstva. Kromě toho jsou měděné fólie laminovány, leptané do cest a naneseny ochranný povrch. Konečným výsledkem je pečlivě navržená deska, kde lze namontovat rezistory, kondenzátory, mikročipy a konektory.
PCB mohou být v závislosti na složitosti designu jednostranné, oboustranné nebo vícevrstvé. Vícevrstvé PCB - někdy dosahující více než 40 vrstev - jsou nezbytné pro pokročilé výpočetní a telekomunikační zařízení, kde je kritická hustota směrování signálu. ZačleňujíVias(Vertikální propojení), které umožňují signálům procházet různými vrstvami při zachování integrity výkonu.
Správa tepla je další klíčovou rolí PCB. Navrhováním tepelných průchodů, chladičů nebo speciálních nalévání mědi zajišťují, že citlivé komponenty zůstávají v rámci bezpečných provozních teplot. Bez takových návrhových úvah se riziko selhání systému výrazně zvyšuje.
Odvětví se spoléhají na různé typy PCB přizpůsobených konkrétním aplikacím. Pochopení toho, jak tyto variace fungují, poskytuje nahlédnutí do toho, proč PCB zůstávají nepostradatelné při globální výrobě elektroniky.
Jednostranné PCB: Jedná se o nejjednodušší typ, s měděnými stopami pouze na jedné straně desky. Jsou nákladově efektivní a široce používají v kalkulačkách, rádiích a jednoduché spotřební elektronice.
Oboustranné PCB: Na obou stranách s měděnými stopami umožňují složitější návrhy obvodů. Komponenty mohou být namontovány na obou stranách, což zvyšuje hustotu.
Vícevrstvé PCB: Tyto desky, které obsahují tři nebo více vrstev vodivé mědi, zpracovávají vysoce složité aplikace. Smartphony, pokročilé zdravotnické prostředky a letecká elektronika se na ně často spoléhají.
Tuhé PCB: Postaveny na pevných substrátech, nabízejí stabilitu a trvanlivost, což z nich činí běžné ve většině elektronických zařízení.
Flexibilní PCB: Konstruované pomocí ohýbatelných materiálů, jako je polyimid, mohou se kroužit a složit, ideální pro nositelné a kompaktní elektroniku.
PCB na rigidní flex: Hybrid, který kombinuje přísné a flexibilní oblasti a současně nabízí strukturální stabilitu a flexibilitu designu.
Vysokofrekvenční PCB: Vyrobeno ze specializovaných materiálů zajišťují přesnost signálu pro aplikace, jako jsou telekomunikace a radarové systémy.
Pro jasné zvýraznění profesionálních parametrů produktu je zde souhrnná tabulka:
| Parametr | Typický rozsah/specifikace | Příklad aplikace |
|---|---|---|
| Základní materiál | FR4, polyimid, CEM-1, Rogers | Spotřební elektronika, automobilový průmysl, RF vybavení |
| Tloušťka mědi | 0,5 oz - 6 oz | Elektrické desky, průmyslová kontrola |
| Počet vrstev | 1 - 40+ | Od hraček po superpočítače |
| Povrchová úprava | Hasl, Enig, OSP, ponoření stříbro, ponoření | Zlepšuje pájetelnost, odolnost proti korozi |
| Minimální šířka/mezera stopy | 2 - 4 mils (pokročilé návrhy pod 2 mils) | Zařízení propojení (HDI) s vysokou hustotou |
| Provozní teplota | -55 ° C až +150 ° C (speciální návrhy až 200 ° C +) | Aerospace, vojenská, průmyslová kontrola |
| Dielektrická konstanta (DK) | 2.2 - 4,5 v závislosti na materiálu | Vysokofrekvenční přenos signálu |
| Tepelná vodivost | 0,25 - 2,0 W/MK (v závislosti na substrátu) | Obvody citlivé na teplo |
Tyto parametry určují výkon, trvanlivost a spolehlivost každého PCB. Výrobci pečlivě vybírají specifikace na základě požadavků na konečné použití. Například automobilová PCB ECU vyžaduje vyšší odolnost proti teplu a toleranci vibrací ve srovnání s jednoduchou osvětlovací deskou LED pro domácnost.
Spolehlivost desky s plošným obvodem nezávisí pouze na konstrukci, ale také na přesných výrobních procesech. Vysoce kvalitní PCB vyžadují přísné dodržování mezinárodních standardů, jako je IPC-A-600 (přijatelnost tištěných desek). Proces obvykle zahrnuje následující kroky:
Design & Layout- Inženýři vytvářejí schéma a překládají jej do souborů Gerber, které diktují měděné vzory, vrtací otvory a pájecí masky.
Příprava substrátu- FR4 nebo vybraný materiál je řezán a laminován měděnou fólií.
Přenos a leptání obrázků- Vzory obvodu jsou vytištěny a nežádoucí měď je vyleptána a zanechává vodivé cesty.
Vrtání a pokovování- Otvory jsou vyvrtány pro průlety a vodiče komponent a poté naneseny, aby byla zajištěna vodivost.
Aplikace pájecí masky- Je aplikována ochranná polymerní vrstva, izoluje stopy a zabraňuje přemostění pájky.
Povrchová úprava- HASL (Vyrovnání pájecího horkého vzduchu), Enig (bezpodmínečné zlaté zlato) nebo jiné povrchové úpravy jsou aplikovány na zlepšení pájevatelnosti.
TISNUTÍ SILKSCREEN- Přidávají se referenční značení, loga a štítky.
Elektrické testování-Testování založené na létání sondy nebo příslušenství zajišťuje, že všechna spojení jsou platná a neexistují žádné šortky ani otevřené obvody.
Závěrečná inspekce a balení- Rady jsou vizuálně kontrolovány, měřeny a zabaleny podle požadavků zákazníka.
Spolehlivost je dále posílena technikami, jako jsou:
Kontrola impedancePro vysokorychlostní digitální obvody.
Tepelné reliéfní podložkyoptimalizovat pájení.
Technologie Microviapro kompaktní PCB HDI.
Konformní povlakypro odolnost proti vlhkosti a prachu.
Globální výrobci také implementujíSystémy řízení kvalityjako je ISO 9001, ISO/TS 16949 (Automotive) a AS9100 (Aerospace). Ty zajišťují konzistentní výkon a dodržování náročných průmyslových odvětví.
Budoucnost PCB se stále vyvíjí s rychlými technologickými trendy. Vznikající aplikace v5G, zařízení řízená AI, elektrická vozidla a IoTDesky poptávky, které jsou tenčí, rychlejší a odolnější. Inovace zahrnují:
PCB HDI (propojení s vysokou hustotou): Umožňující více komponent v menších prostorech, umožňující chytré telefony a nositelné technologie.
Vestavěné komponenty: Integrace pasivních a aktivních komponent přímo do vrstev PCB pro úspory prostoru.
Kovové jádro PCB: Použití hliníku nebo měděných základen pro zvýšené rozptyl tepla při LED osvětlení a výkonové elektronice.
Biologicky rozložitelné substráty: Reagovat na obavy o udržitelnost, ekologicky šetrné PCB získávají pozornost.
3D tiskové PCB: Nabízí flexibilní prototypování a přizpůsobené geometrie.
Vzhledem k tomu, že průmyslová odvětví vyžadují vyšší frekvence, rychlejší rychlosti a lepší energetickou účinnost, technologie PCB se stále přizpůsobuje. Automobilová elektronika například stále více vyžaduje desky schopné odolávat vysokým vibracím, širokým teplotním rozsahům a elektromagnetickému interferenci. Zdravotnické zařízení se spoléhají na miniaturizované PCB, které udržují vysokou spolehlivost uvnitř vybavení zachraňující život. Telekomunikační společnosti investují do vysokofrekvenčních PCB, aby zajistily minimální ztrátu signálu v základních stanicích 5G.
Dopad těchto inovací je hluboký: lepší konektivita, bezpečnější přeprava, pokročilá zdravotní péče a efektivnější spotřeba energie. Vývoj desek s tiskovými obvody v podstatě přímo ovlivňuje budoucnost globální technologické infrastruktury.
Q1: Jak dlouho vydrží deska s plošným obvodem?
Vysoce kvalitní PCB může trvat kdekoli od 10 do 20 let v závislosti na podmínkách využití, výběru materiálu a tepelné správě. Průmyslové a letecké a letecké pcbs, navržené s přísnějšími specifikacemi, mohou s správnou údržbou vydržet ještě déle.
Q2: Jak si mohu vybrat správnou PCB pro svou aplikaci?
Výběr správné PCB zahrnuje posouzení provozního prostředí, požadavků na energii, rychlost signálu a omezení fyzického designu. Například flexibilní PCB jsou ideální pro nositelná zařízení, zatímco vícevrstvé tuhé desky jsou lepší pro vysokorychlostní systémy zpracování dat. Konzultace se zkušeným výrobcem zajišťuje optimální výběr materiálu a designu.
Trsové desky s obvody jsou skrytou silou za moderní technologií, což zajišťuje, že zařízení zůstávají funkční, spolehlivá a efektivní. Od základních jednovrstvých návrhů spotřebitelských pomůcek po sofistikované vícevrstvé struktury v leteckém a lékařském vybavení se PCB nadále vyvíjejí a přizpůsobují se novým výzvám.
NaFanway, kombinujeme pokročilé technologie, přísné standardy kvality a odborné znalosti v oboru, abychom poskytovali PCB, které splňují různé globální požadavky. Pokud hledáte důvěryhodného partnera, který by podporoval vaši výrobní potřeby elektroniky,Kontaktujte násdnes a objevte, jak můžeme vaše inovace napájet.
-
