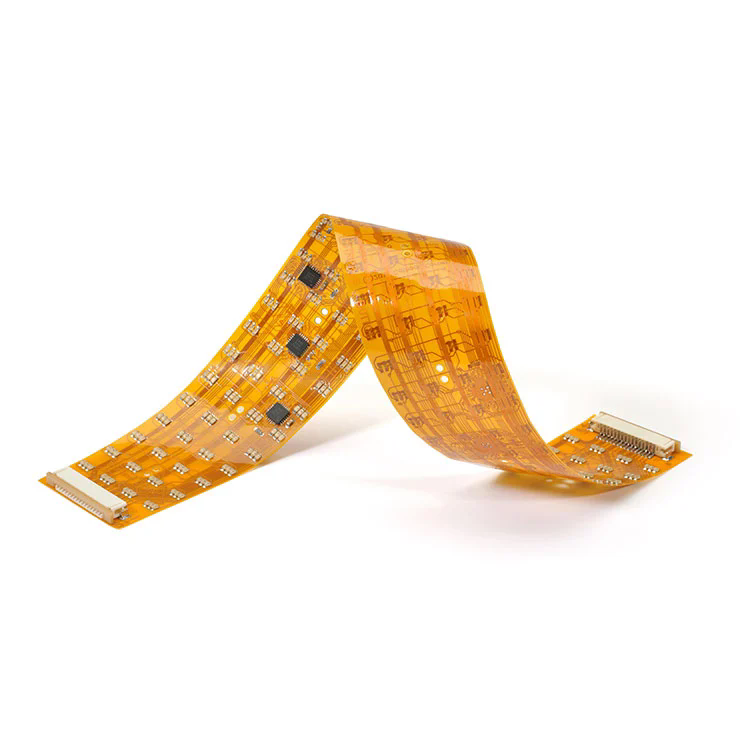

Flexibilní desky s obvodmi potištěné(FPC PCB) jsou inovace, která přetvořila strukturu moderní elektroniky tím, že umožnila flexibilní, lehká a vysoce hustota obvodů. Na rozdíl od tradičních tuhých PCB jsou PPC PCB vyráběny z flexibilních základních materiálů, jako je polyimid (PI) nebo polyester (PET), které se mohou ohýbat, složit nebo kroutit bez rozbití obvodu. Tato jedinečná charakteristika umožňuje návrhářům dosáhnout menších, tenčích a dynamičtějších struktur produktů.
FPC PCB se široce používají ve nositelných zařízeních, lékařských nástrojích, automobilových systémech, smartphonech a průmyslových kontrolních systémech. Jejich flexibilita a vynikající výkon z nich činí kritický základ pro vývoj kompaktní a multifunkční elektroniky.
Mezi klíčové charakteristiky FPC PCB patří:
Lehký a tenký: Tloušťka může být nízká jako 0,1 mm, takže je vhodná pro miniaturizovaná elektronická zařízení.
Vysoká spolehlivost: Flexibilní měděné obvody snižují chyby zapojení a zvyšují celkovou integritu signálu.
Odolnost proti teplu a chemickému: Polyimidový substrát zajišťuje stabilní výkon v drsném prostředí.
Vynikající schopnost dynamického ohybu: Vhodná pro zařízení s pohyblivými nebo skládacími částmi.
FPC PCB v podstatě umožňuje perfektní směs funkčnosti, trvanlivosti a flexibility a podporuje svobodu designu požadovanou příští generací elektronických inovací.
Pracovní princip PPCC FPC spočívá v jeho vrstvené struktuře, která umožňuje tisknout vodivé stopy mědi na flexibilní izolační film. Struktura obecně sestává z:
Základní materiál (substrát): Polyimid (PI) nebo PET film, který poskytuje mechanickou flexibilitu a izolaci.
Adhesivní vrstva: vazby měděné fólie k substrátu (může být adhezivní nebo bez lepidla).
Měděná fólie: Vodivá vrstva pro přenos proudu.
Coverlay Film: Chrání obvod před poškozením životního prostředí a poskytuje izolaci.
Vrstva vyztužení (volitelná): Posiluje oblasti konektoru nebo montážní body.
Níže je uvedena podrobná tabulka shrnutí klíčových technických specifikací běžně používaných při profesionální výrobě PCP FPC:
| Parametr | Specifikace | Popis |
|---|---|---|
| Základní materiál | Polyimid (PI) / PET | Flexibilní a tepelně rezistentní substrátový materiál |
| Tloušťka mědi | 1/3 oz - 3 oz | Určuje kapacitu přenášení proudu |
| Počet vrstev | 1 - 6 vrstev | Závisí na složitosti obvodu |
| Minimální šířka / mezera | 0,05 mm / 0,05 mm | Definuje přesnost hustoty obvodu |
| Povrchová úprava | Enig, OSP, Hasl, Ponoření stříbro | Zajišťuje pájetelnost a ochranu proti korozi |
| Poloměr ohýbání | ≥ 0,5 mm | Naznačuje flexibilitu a trvanlivost během ohýbání |
| Provozní teplota | -40 ° C až +150 ° C. | Vhodné pro prostředí s vysokou teplotou |
| Pájná maska | Žlutá, černá, zelená, průhledná | Poskytuje estetický a ochranný povlak |
| Kontrola impedance | ± 10% | Udržuje stabilitu přenosu signálu |
Tyto technické parametry přímo ovlivňují elektrickou výkonnost, mechanickou trvanlivost a účinnost integrace produktu FPC PCB. Správná kombinace materiálů a návrhu zajišťuje stabilní přenos signálu i v extrémních mechanických podmínkách.
Při zvažování návrhu PCB pro moderní elektronická zařízení nabízí FPC PCB bezkonkurenční všestrannost a spolehlivost ve srovnání s tuhými deskami. Důvody jeho rostoucí popularity jsou založeny na třech hlavních inženýrských výhodách:
FPC PCB umožňují inženýrům vytvářet trojrozměrná propojení ohýbáním a skládáním desky tak, aby odpovídala složitým geometriím zařízení. Tato funkce výrazně snižuje požadavky na prostor a umožňuje návrh tenčích, lehčích a ergonomických zařízení - nezbytné v chytrých telefonech, kamerách a lékařských nosicích.
S menším počtem pájených kloubů a konektorů snižují PCB FPC riziko volného spojení a rušení signálu. Jsou vysoce odolné vůči vibracím, což z nich činí ideální pro automobilové a letecké aplikace, kde je zásadní konzistentní výkon.
Uniformita stop mědi a konstrukce kontrolované impedance pomáhá udržovat integritu signálu při vysokých frekvencích. To je zvláště životně důležité ve vysokorychlostním komunikačním systémech, modulech IoT a pokročilých senzorů.
Zjednodušuje sestavu a snižuje chyby zapojení.
Nabízí vynikající výkon rozptylu tepla.
Umožňuje lehké a miniaturizované elektronické sestavy.
Podporuje automatizovanou produkci s vysokou výnosovou sazbou.
Spotřebitelská elektronika: Smartphony, tablety, skládací displeje, kamery.
Lékařské vybavení: kardiostimulátoři, diagnostické zobrazovací systémy, biosenzory.
Automobilová elektronika: přístrojové panely, LED osvětlení, systémy airbagů.
Průmyslová automatizace: Řídicí panely, robotické zbraně a inteligentní senzory.
Integrací těchto schopností nejsou PPC PCB pouze technologickou složkou, ale strategickou výhodou designu, která definuje inovace a konkurenceschopnost produktu v dnešní výrobě elektroniky.
Výběr správného dodavatele PCB FPC je nezbytný pro dosažení stabilního výkonu produktu a dlouhodobé spolehlivosti. Při hodnocení výrobce zvažte následující aspekty:
Zajistěte, aby byl výrobce vybaven pokročilými laserovými vrtnými stroji, přesnými leptacími systémy a automatickou optickou inspekcí (AOI), aby se udržela rozměrová přesnost a konzistenci.
Nejvyšší kvalitní PPC PCB závisí na certifikovaných materiálech, jako jsou filmy DuPont ™ nebo Panasonic ™ Polyimid, kombinované s vysoce čistými měděnými fóliemi. Přísné procesy kontroly kvality, jako je soulad IPC třídy 3 a certifikace ISO 9001, jsou ukazatele spolehlivosti výroby.
Profesionální dodavatel by měl nabídnout plnou technickou podporu-od návrhu rozvržení obvodů po rané fázi po simulaci impedance, prototypování a hromadné výroby-zajistit, aby finální produkt splňoval jak požadavky na výkon, tak náklady.
Spolehlivé PCB FPC podstupují více testovacích procesů, včetně:
Elektrické testování (e-test) pro otevřenou/krátkou detekci.
Ohýbání a ohybové testy k potvrzení mechanické vytrvalosti.
Testy tepelného šoku a stárnutí pro trvanlivost prostředí.
Mikroskopická kontrola pro uniformitu sledování a kvality adheze.
Výběrem zkušeného a certifikovaného dodavatele můžete výrazně snížit produkční rizika, zlepšit spolehlivost a optimalizovat čas na trh.
Q1: Jaký je rozdíl mezi FPC PCB a tuhým PCB?
A1: Hlavní rozdíl spočívá v flexibilitě a struktuře. FPC PCB používají flexibilní materiály, jako je polyimid, které umožňují ohýbání a skládání, zatímco tuhé PCB jsou vyrobeny z pevných substrátů FR-4. FPC PCB jsou ideální pro kompaktní nebo pohyblivá zařízení, zatímco tuhé PCB se používají pro statické a velké struktury.
Q2: Dokážou FPC PCB zpracovávat aplikace s vysokým proudem?
A2: Ano, se správnou tloušťkou mědi a tepelným řízením dokáže FPC PCB efektivně zvládnout vysoký proud. Vícevrstvé FPC s vyztuženou mědi mohou udržet těžké zatížení v automobilových, energetických modulech a průmyslových kontrolních systémech.
V době, kdy flexibilita, spolehlivost a přesnost definují technologický pokrok, hrají PCB FPC nenahraditelnou roli při napájení příští generace elektronických zařízení. Díky jejich schopnosti kombinovat lehkou strukturu, vysokorychlostní výkon a přizpůsobitelnost designu z nich činí základní kámen inovací v různých průmyslových odvětvích-od spotřební elektroniky po lékařskou technologii i mimo něj.
NaFanway, Specializujeme se na poskytování řešení PCC na zakázku, která splňují nejnáročnější průmyslové standardy. Díky pokročilým výrobním zařízením, přísným testováním kvality a závazkem ke spokojenosti zákazníků Fanway zajišťuje, že každý flexibilní obvod poskytuje špičkový výkon a dlouhodobou trvanlivost.
Pokud vyvíjíte vysoce výkonnou elektroniku a hledáte spolehlivého partnera PCB FPC, neváhejteKontaktujte násdnes. Inženýrský tým Fanway poskytne odborné pokyny, podporu designu a jednorázové produkční služby, které oživí vaše inovativní nápady.
-
