V rychle se rozvíjejícím světě výroby elektroniky, kde jsou nezbytné kompaktní návrhy, lehké struktury a vynikající výkon, jsou nezbytné,Půlní plošiny PCBse objevily jako jedno z nejinovativnějších řešení. Kombinace trvanlivosti tuhých desek s všestranností flexibilních obvodů, rigidní Flex PCB přetváří, jak inženýři navrhují vše od spotřební elektroniky až po letecké systémy. V tomto článku se ponoříme hluboko do toho, co jsou rigidní PCB Flex PCB, jak fungují, proč se stávají stále populárnějšími a jak z nich jejich jedinečné parametry dělají optimální volbu pro aplikace s vysokou poptávkou.

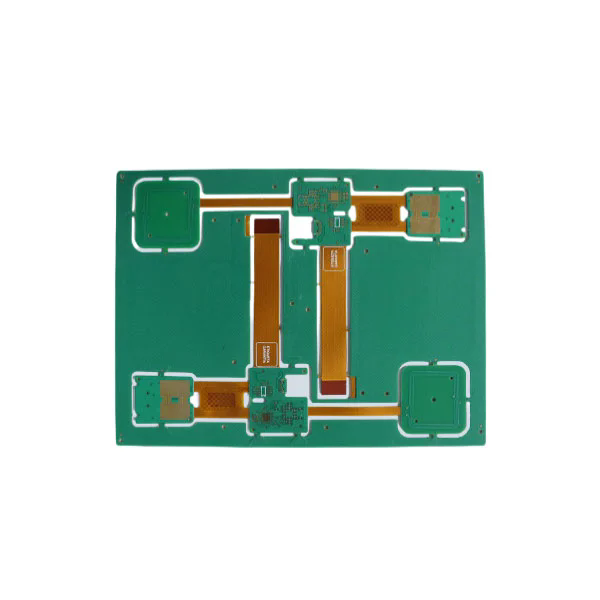

Půlní plošná PCB je hybridní deska s obvodem, která integruje pevné i flexibilní substráty do jediného, plynulého designu. Na rozdíl od tradičních tuhých PCB, které se skládají výhradně z tuhých FR4 nebo podobných materiálů nebo čistě flexibilních obvodů, které používají polyimidové filmy, rigidní flex pcbs kombinují obě technologie pro maximalizaci výkonu a svobody designu.
Ve svém jádru tuhá část podporuje komponenty, které vyžadují mechanickou stabilitu, jako jsou konektory, mikrokontroléry nebo integrované obvody, zatímco flexibilní část umožňuje desce ohýbat, složit nebo se kroužit, aby se vešly do kompaktních krytů. Díky tomu je přísné pcbs Flex Ideální pro aplikace, kde je prostor omezený, ale vysoká spolehlivost je zásadní.
Integrita signálu: Kratší propojení mezi tuhými a flexovými vrstvami minimalizují ztrátu signálu a zlepšují vysokorychlostní přenos dat.
Mechanická všestrannost: Flexibilní část umožňuje skládání, které snižuje celkovou velikost zařízení a eliminuje objemné zapojení.
Vylepšení spolehlivosti: Integrace flex a tuhých částí do jediného PCB minimalizuje pájecí klouby a konektory, které jsou běžnými body selhání.
Tato směs flexibility výkonu a designu způsobila, že rigidní PCB Flex stále důležitější v průmyslových odvětvích, jako jsou zdravotnická zařízení, vojenská elektronika, automobilové systémy a spotřebitelské gadgety.
Výrobci elektroniky často čelí kritickému rozhodnutí při výběru typů PCB: Měli by používat tradiční rigidní PCB, flexibilní PCB nebo rigidní plošná ploštost? Zde jsou klíčové důvody, proč se rigidní PCB Flex stávají preferovanou volbou pro pokročilé vzory.
| Funkce | Tuhá deska PCB | Flexibilní PCB | Půlní plošná plošná plošná plošná plošná plocha |
|---|---|---|---|
| Využití prostoru | Omezený | Vynikající | Vynikající |
| Mechanická trvanlivost | Vysoký | Mírný | Vysoký |
| Flexibilita designu | Nízký | Vysoký | Vysoký |
| Integrita signálu | Mírný | Mírný | Vynikající |
| Složitost montáže | Vysoká (více konektorů) | Vysoký | Nízký |
| Spolehlivost | Dobrý | Mírný | Vynikající |
Rigid Flex PCB nabízejí to nejlepší z obou světů kombinací robustnosti tuhých PCB s přizpůsobivostí flexibilních obvodů. Výsledkem je:
Kompaktní návrhy: nezbytné pro chytré telefony, nositelné zařízení a zařízení IoT.
Snížená hmotnost: Kritická pro letecké, drony a automobilové aplikace.
Méně bodů připojení: Snižuje potenciální body selhání a zvyšuje životnost produktu.
Vylepšený výkon: Udržuje vynikající přenos signálu i ve vysokofrekvenčních aplikacích.
Zdravotnictví: Kardiostimulátoři, zobrazovací systémy a chirurgické nástroje.
Aerospace & Defense: Avionics, Radar Systems a vojenské elektroniky.
Automotive: Pokročilé systémy asistence řidiče (ADAS), systémy informací a správa baterií EV.
Spotřebitelská elektronika: Smartphony, tablety, kamery a herní konzole.
Umožněním miniaturizace při zachování strukturální integrity se rigidní Flex PCB staly nezbytnou součástí elektronických zařízení nové generace.
Při výběru přísného dodavatele PCB Flex je rozhodující porozumění technickým parametrům. Vysoce kvalitní výroba zajišťuje trvanlivost, výkon a dodržování přísných průmyslových standardů. Níže je shrnutí specifikací klíčových produktů, které definují vyšší rigidní plošinu PCB:
| Parametr | Specifikace |
|---|---|
| Materiál | FR4, polyimid, PET |
| Počet vrstev | 2 až 20+ vrstev |
| Tloušťka mědi | 0,5 oz až 4 oz |
| Min. Šířka linky/mezera | 0,075 mm / 0,075 mm |
| Velikost díry | Min. 0,1 mm |
| Poloměr ohybu flex bend | Až 0,5 mm |
| Povrchová úprava | Enig, Hasl, OSP, Ponoření stříbro, zlaté pokovování |
| Provozní teplota | -40 ° C až +150 ° C. |
| Kontrola impedance | ± 10% |
| Certifikace | ROHS, UL, ISO9001, IPC-6013 |
Tyto specifikace zajišťují, že PCB udržuje vysoký elektrický výkon a vydrží drsné podmínky prostředí. Výrobci specializující se na PCB s tuhými ohyby používají pokročilé výrobní techniky, jako je vrtání laseru, směrování kontrolované impedance a automatizovaná optická kontrola, aby byla zaručena přesnost a spolehlivost.
Výběr správného výrobce je stejně kritický jako výběr správného návrhu PCB. Zde je kontrolní seznam, který vám pomůže vyhodnotit spolehlivý tuhý dodavatel PCB Flex:
Inženýrské odborné znalosti: Ujistěte se, že výrobce má zkušenosti s zpracováním komplexního vícevrstvého rigidního návrhu PCB Flex.
Kvalita materiálu: K zajištění trvanlivosti a flexibility použijte pouze vysoce kvalitní FR4 a polyimid.
Zajištění kvality: Hledejte přísné protokoly testování, včetně AOI, testování impedance a testů tepelného stresu.
Možnosti přizpůsobení: Vyberte dodavatele, který nabízí řešení na míru pro vaše konkrétní požadavky na aplikaci.
Časová doba a škálovatelnost: Rychlé prototypování v kombinaci se schopností rozšířit se pro hromadnou výrobu je zásadní.
Falway je předním tuhým výrobcem PCB Flex s dlouholetými zkušenostmi s poskytováním vysoce kvalitních řešení pro průmyslová odvětví včetně lékařské, automobilové, letecké a letecké a spotřební elektroniky. Naše výrobky se vyrábějí pomocí nejmodernějšího vybavení, které jsou v souladu s normami IPC-6013 a podstupují přísné testování kvality, aby se zajistilo výkonnost špičkové úrovně.
Ať už potřebujete komplexní vícevrstvý design nebo nákladově efektivní prototyp, Fanyway poskytuje komplexní podporu od konzultací s designem po konečnou produkci.
Q1. Jaké jsou hlavní výhody používání rigidních PCB Flex v designu produktu?
A1. Rigid Flex PCB umožňují kompaktní konstrukce, snižovat celkovou hmotnost, minimalizovat propojení a zvyšovat integritu signálu. Díky těmto výhodám jsou ideální pro průmyslová odvětví, kde jsou spolehlivost a miniaturizace kritická, jako je letecký průmysl, automobilový průmysl a lékařská technologie.
Q2. Jsou pevné plošiny PCB dražší než tradiční tuhé PCB?
A2. Zatímco počáteční výrobní náklady na pevné plošiny Flex PCB mohou být vyšší, často snižují celkové výrobní náklady minimalizací konektorů, zlepšením spolehlivosti a umožněním efektivní sestavení. V aplikacích s vysokou výkonností poskytují značné úspory nákladů během životního cyklu produktu.
Rigid Flex PCB redefinují moderní elektroniku tím, že poskytují bezkonkurenční flexibilitu designu, spolehlivost a výkon. Umožňují inženýrům vytvářet kompaktní, ale robustní produkty, které splňují rostoucí požadavky průmyslových odvětví od lékařské technologie po letectví.
NaFalway, specializujeme se na výrobu vysoce kvalitních tuhých plošných PCB na přizpůsobené vašim potřebám. S našimi špičkovými zařízeními, přísnými testovacími protokoly a inženýrskými odbornostmi vám pomáháme dosáhnout optimálního výkonu a spolehlivosti pro vaše produkty.
Jste připraveni posunout svůj elektronický design na další úroveň?Kontaktujte násDnes diskutovat o vašem projektu a zjistit, jak může Fanyway dodat perfektní přísné řešení PCB Flex.
-
