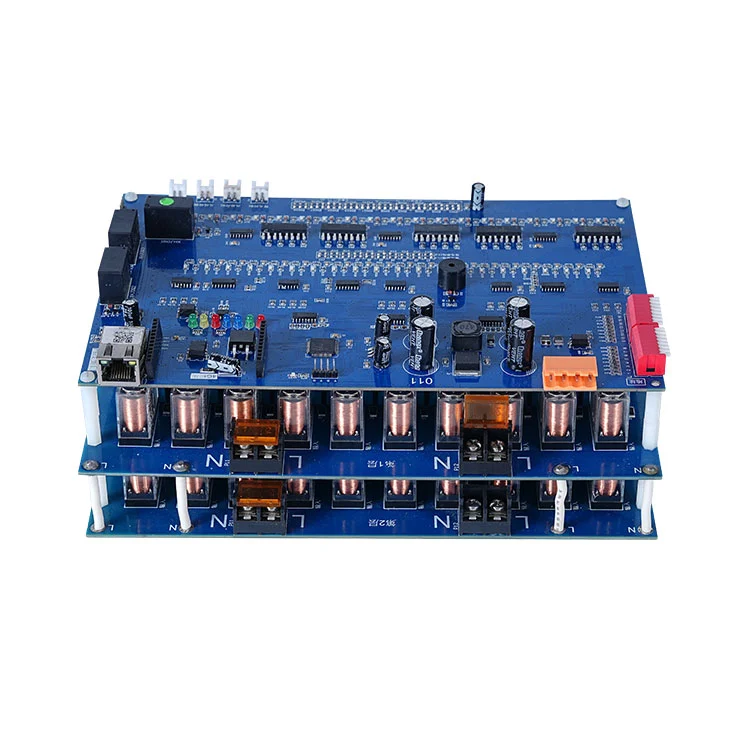

FanwayMontáž SMT PCBposkytuje praktický produkční výkon nad rámec teoretické rychlosti umístění. Skutečná účinnost je ovlivněna konstrukcí desek, komponentami, kontrolou a dodavatelským řetězcem ve výrobě elektroniky.
V oblasti výroby elektroniky je rychlost umístění často uváděna v teoretických termínech. Reálný výkon však závisí na složitosti desky, mixu komponent, kontrolních cyklech a dokonce i stabilitě dodavatelského řetězce. To je důvod, proč metriky komponent za hodinu (CPH) musí být chápány spíše v rámci širšího výrobního systému než jako izolovaný údaj.
V dnešním prostředí výroby elektroniky se montážní linky PCB již nehodnotí pouze podle špičkové rychlosti stroje. Místo toho jsou měřeny trvalou propustností při omezení kvality.
Vysokorychlostní vychystávací stroj může inzerovat extrémně vysokou teoretickou míru umístění, ale skutečný výrobní výkon je utvářen:
- Variace velikosti součástí (01005 až velká BGA)
- Požadavky na přesnost umístění
- Inspekční pauzy (SPI, AOI, RTG)
- Doba přechodu mezi sériemi produktu
- Optimalizace programování a nastavení podavače
To znamená, že "složky za hodinu" je spíše dynamický rozsah než pevná hodnota.
Většina moderních systémů SMT pracuje na úrovni strojů na bázi komponent za minutu (CPM). Při škálování na plnou linku pracuje více strojů paralelně, což znamená, že propustnost je agregovaná, ale také omezená úzkými místy, jako jsou kontrolní stanice a vyvažování přetavení.
V praxi může jedna pokročilá osazovací hlava za ideálních podmínek překročit desítky tisíc umístění za hodinu, ale celá montážní linka PCB musí počítat se synchronizací mezi více stupni.
Moderní linka SMT není jeden stroj, ale koordinovaný ekosystém. Mezi typické fáze patří:
- Tisk pájecí pastou (ověření SPI)
- Vysokorychlostní umístění komponent
- Přetavovací pájení
- Optická a strukturální kontrola (AOI/X-ray)
- Funkční testování
Každá fáze ovlivňuje efektivní propustnost celého systému. I když je umístění extrémně rychlé, následné kontrolní a korekční smyčky zajišťují stabilitu a snižují šíření defektů.
Jedním z nejdůležitějších faktorů ovlivňujících propustnost je korekce strojového vidění. Pokročilé systémy SMT využívají optické vyrovnání v reálném čase ke korekci polohy komponent před umístěním.
To umožňuje moderníMontáž SMT PCBčáry pro udržení přesnosti na úrovni mikronů, často v rozmezí ±25 μm. I když to zlepšuje spolehlivost, zavádí to také mikropauzy v pracovním postupu, které musí být vyváženy rychlostí.
Výsledkem je systém, kde „rychlost“ je definována nejen nezpracovanou rychlostí umístění, ale také tím, jak efektivně jsou integrovány korekce přesnosti.
Chcete-li lépe porozumět skutečné propustnosti, zvažte produkční prostředí s více linkami. V tomto případě Fanway provozuje 8 SMT linek s možností vysokorychlostního umístění.
Každá řada může teoreticky dosáhnout extrémně vysokých objemů umístění během 24hodinového cyklu. Skutečný výstup je však ovlivněn složitostí produktu a kontrolními cykly.

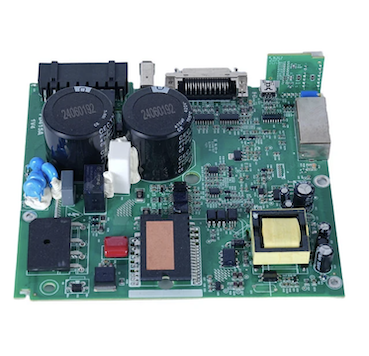

| Parametr | Typický rozsah hodnot | Poznámky |
| Rychlost umístění na řádek | Až 10 milionů umístění / 24 hodin | Teoretické maximum za optimalizovaných podmínek |
| Rozsah komponent | 01005 až 50 mm × 50 mm BGA | Zahrnuje jemné a velké balíčky |
| Pokrytí inspekcí | 100% SPI + AOI + RTG | Vícestupňové ověřování |
| Obrat prototypu | ~72 hodin | Rychlé ověřovací cykly |
| Cílová míra vad | <0,5 % | Závislý na procesu |
V praxi lze výstup sestavy PCB nejlépe chápat jako rovnováhu mezi rychlostí a stabilitou. Vysokorychlostní provoz musí být neustále ověřován kontrolními systémy, aby byla zajištěna stálá kvalita.
Obvyklá mylná představa ve výrobě elektroniky je, že rychlejší umístění vždy vede k vyšší účinnosti. Ve skutečnosti může nadměrná rychlost bez kontroly přinést skryté neefektivnosti.
Když rychlost umístění překročí optimální prahové hodnoty procesu, může se objevit několik problémů:
- Nevyrovnané součásti vyžadující přepracování
- Pájecí přemostění nebo náhrobní efekty
- Zvýšená míra odmítnutí kontroly
- Další cykly ladění během testování
Tyto problémy se neprojeví okamžitě v hrubých číslech propustnosti, ale významně ovlivňují konečné dodací lhůty.
Z tohoto důvodu moderníMontáž SMT PCBstrategie upřednostňují vyváženou optimalizaci spíše než maximální teoretickou rychlost.
Kromě schopností stroje hraje procesní inženýrství ústřední roli při udržování stabilního výrobního výkonu.
Mezi klíčové prvky patří:
- Analýza DFM (Design for Manufacturability) pro snížení složitosti umístění
- Optimalizované uspořádání podavače pro minimalizaci prostojů stroje
- Zpětná vazba mezi AOI a umisťovacími systémy v reálném čase
- Koordinace dodavatelského řetězce, aby se zabránilo přerušení materiálu
Tyto faktory zajišťují, že se vysokorychlostní schopnost promítne do konzistentního reálného produkčního výkonu.
Různé typy produktů vyžadují různé konfigurace SMT. Spotřební elektronika, průmyslové řídicí desky a automobilové moduly kladou různá omezení na hustotu umístění a přísnost kontroly.
Flexibilní prostředí sestavy desek plošných spojů proto musí dynamicky přizpůsobovat konfiguraci linek, spíše než spoléhat na jediné pevné nastavení.
Při hodnocení schopnosti sestavení desky plošných spojů z hlediska počtu komponent za hodinu je smysluplnější uvažovat o výkonu na úrovni systému, než o samostatných specifikacích stroje.
Objevují se tři klíčové poznatky:
- Propustnost závisí na celém výrobním řetězci, nejen na rychlosti umístění.
- Inspekční systémy jsou nedílnou součástí stability výstupu, nikoli volitelné režie.
- Skutečné účinnosti je dosaženo prostřednictvím rovnováhy mezi rychlostí, přesností a opakovatelností.
V moderním vývoji elektroniky je tato rovnováha často důležitější než špičkový numerický výkon.
Nakonec,Montáž SMT PCBvýkon by měl být chápán jako koordinovaná rovnováha vysokorychlostního umístění, přesného řízení a vícevrstvé kontroly – zajišťující, že elektronické systémy mohou přejít od konceptu ke spolehlivému provedení s předvídatelnou stabilitou.
