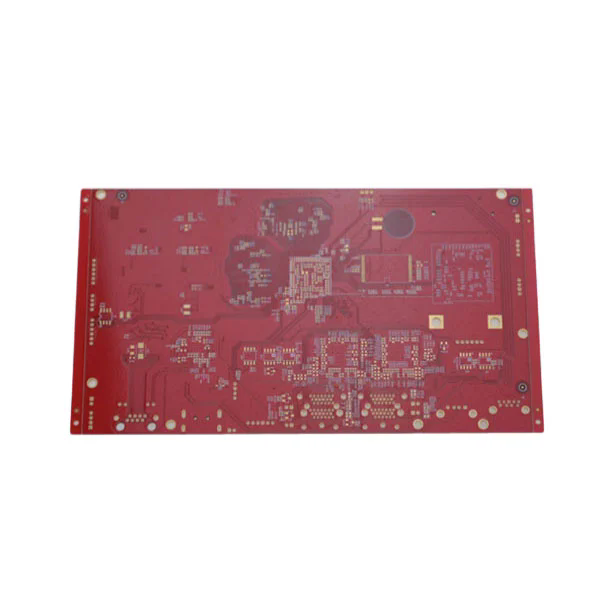

V dnešní digitální éře se téměř každé moderní zařízení - od smartphonů a lékařského vybavení až po systémy pro automobilové kontroly - na desce tištěné obvod (PCB). Zatímco jednovrstvé a dvouvrstvé PCB byly po celá desetiletí široce používány, poptávka po silnějších a kompaktnějších zařízeních byla vytvořenaVícevrstvé PCBprůmyslový standard ve vysoce výkonné elektronice.
Vícevrstvá PCB se skládá ze tří nebo více vodivých měděných vrstev naskládaných dohromady, oddělených izolačním materiálem známým jako dielektrikum. Na rozdíl od jednorázových nebo oboustranných desek umožňují vícevrstvé PCB návrhářům dosáhnout komplexního směrování, větší funkčnosti a zlepšené spolehlivosti. Tato architektura nejen optimalizuje tok signálu, ale také významně snižuje elektromagnetické rušení, což je hlavní problém ve vysokorychlostních obvodech.
Výhody vícevrstvých PCB jdou daleko za jejich strukturální složitost. Umožňují výrobcům vytvářet zařízení, která jsou menší, lehčí a odolnější, aniž by obětovaly sílu nebo účinnost zpracování. Ať už v leteckém prostoru, telekomunikacích nebo lékařské technologii, všestrannost vícevrstvých PCB z nich učinila základní kámen inovací.
Na základní úrovni řeší vícevrstvé PCBS problém s omezeným místem prostoru a výkonu. Shromážděním více vrstev mědi získají designéři schopnost inteligentněji směrovat signály a vyhnout se problémům s přetížením, které se vyskytují u tradičních dvouvrstvých desek. To je jeden z klíčových důvodů, proč vícevrstvé PCB dominují odvětví, kde jsou nezbytné jak miniaturizace, tak výkon.
Pracovní princip vícevrstvé PCB spočívá v jeho vrstveném designu. Každá vodivá vrstva je vyleptána vzory obvodů, zatímco průchody (skrz holy, slepé průchody nebo pohřbené průchody) spojují tyto vrstvy, aby umožnily bezproblémovou elektrickou komunikaci. Dielektrické vrstvy izolují měděné vrstvy a zajišťují, že elektrické signály cestují s minimálním rušením a maximální účinností.
Chcete -li lépe ilustrovat profesionální parametry typické vícevrstvé PCB, zvažte následující tabulku:
| Parametr | Rozsah specifikace |
|---|---|
| Počet vrstev | 4 až 40+ vrstev |
| Základní materiál | FR4, High TG FR4, Rogers, Polyimid |
| Tloušťka mědi | 0,5 oz až 3 oz na vrstvu |
| Tloušťka desky | 0,4 mm až 5,0 mm |
| Min. Velikost díry | 0,1 mm |
| Povrchová úprava | Hasl, Enig, OSP, Ponoření stříbro |
| Kontrola impedance | ± 10% tolerance |
| Provozní teplota | -40 ° C až +150 ° C. |
| Barva pájecí masky | Zelená, černá, bílá, modrá, červená |
Tyto parametry odrážejí nejen inženýrské schopnosti, ale také možnosti přizpůsobení, které mohou výrobci poskytnout. Například výběr materiálů High-TG FR4 nebo Rogers zajišťuje odolnost proti teplu a stabilitu v náročných prostředích, jako jsou automobilové radarové systémy nebo letecká avionika. Tloušťka mědi je zásadní pro manipulaci s proudovým zatížením, zatímco kontrola impedance přímo ovlivňuje vysokofrekvenční přenos signálu.
Proces návrhu vícevrstvého PCB zahrnuje více kroků: schématické tvorby, plánování stohování vrstvy, směrování a simulační testování. Inženýři musí pečlivě vyrovnat elektrické, tepelné a mechanické požadavky. Špatné plánování může vést k předu, přehřátí nebo ztrátě signálu, a proto je vícevrstvý design PCB považován za vědu i umění.
Pokroky v technologii výroby PCB-například mikrovias s laserem, metody HDI (propojení s vysokou hustotou) a zabudované komponenty-tlačily vícevrstvé desky do nových výšek. Tyto funkce umožňují moderním PCB podporovat 5G, IoT, umělá inteligence a zařízení pro lékařskou diagnostiku nové generace.
Důvod, proč průmyslová odvětví stále více vybírá vícevrstvé PCBS, je jasný: přinášejí vynikající výkon a spolehlivost ve srovnání s alternativami s jednou vrstvou nebo dvouvrstvou. Zde jsou některé z nejdůležitějších výhod, které vysvětlují jejich rozšířené přijetí:
Vysoká integrita signálu: S kontrolovanou impedancí a více pozemními rovinami minimalizují vícevrstvé PCB. To je rozhodující pro vysokorychlostní aplikace, jako jsou datové servery a základní stanice 5G.
Kompaktní design: Stohovací vrstvy svisle snižují potřebu větších povrchů desky, což výrobcům umožňuje zmenšit a lehčí produkty bez ztráty energie.
Zvýšená trvanlivost: Vícevrstvé PCB jsou postaveny z vysoce kvalitních materiálů, které odolávají environmentálnímu stresu, včetně kolísání teploty, vibrací a mechanického šoku.
Snížené elektromagnetické rušení (EMI): Použití pozemních rovin a strategického směrování pomáhá citlivým obvodům štítu před šumem a zajišťuje konzistentní výkon.
Všestrannost: Od spotřebitelských pomůcek po satelity jsou vícevrstvé PCB přizpůsobitelné různorodým průmyslovým odvětvím a aplikacím.
Například v automobilovém průmyslu, vícevrstvých systémech pro pokročilé asistence řidičů (ADAS), infotainmentu ve vozidle a systémy správy baterií v elektrických vozidlech. V lékařském vybavení jsou nezbytné pro MRI skenery, kardiostimulátory a zobrazovací systémy, kde spolehlivost může znamenat život nebo smrt. V telekomunikačním sektoru umožňují vícevrstvé PCBS vysokofrekvenční přenos dat napříč kompaktními zařízeními, která vyžadují stabilní připojení.
Schopnost vícevrstvých PCB vyvážit zmenšení velikosti, zlepšení výkonu a spolehlivost z nich činí v moderním elektronickém ekosystému neegotivatelnou volbu.
Q1: Jaký je hlavní rozdíl mezi vícevrstvou PCB a dvojitou vrstvou PCB?
Dvouvrstvá PCB má pouze dvě vodivé vrstvy, což omezuje složitost směrování obvodu. Vícevrstvá PCB však naskládá tři nebo více vodivých vrstev, což umožňuje více kompaktních návrhů, lepší integritu signálu a vyšší výkon. Díky tomu je vícevrstvé PCB preferovanou volbou pro vysokorychlostní, vysoce hustotní a vysoce relikovatelnosti.
Q2: Jak dlouho vydrží vícevrstvá PCB obvykle v náročných aplikacích?
Životnost vícevrstvého PCB závisí na výběru materiálu, provozním prostředí a kvalitě výroby. S vysokým TG FR4 nebo specializovanými materiály, jako je polyimid, může vícevrstvá PCB trvat 10–20 let v průmyslových nebo leteckých aplikacích. Správné tepelné řízení a povrchová úprava dále prodlužují odolnost.
Jak roste poptávka po pokročilé elektronice, podniky vyžadují partnery PCB, kteří mohou dodávat nejen produkty, ale i dlouhodobou spolehlivost.Fanwayse etabloval jako důvěryhodný výrobce vícevrstvých PCB kombinací nejmodernějších výrobních procesů s přísnou kontrolou kvality. Od malých prototypů po rozsáhlou výrobu zajišťuje, že každá rada splňuje mezinárodní standardy pro výkon a bezpečnost.
Pokud hledáte odolné, vysoce výkonné vícevrstvé PCB přizpůsobené vaší konkrétní aplikaci, nyní je čas se spojit s naším týmem.Kontaktujte násDnes se dozvíte, jak může Fanway podpořit vaši další inovaci pomocí prvotřídních řešení PCB.
-
