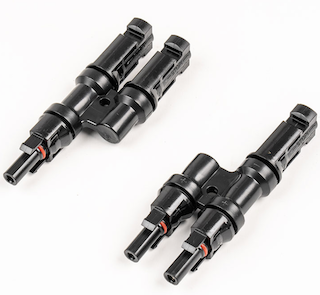

2 na 1 solární panel T odbočný konektor paralelní adaptér

Tento kvalitní paralelní adaptér solárního panelu T Branch Connector Parallel Adapter 2 až 1 od společnosti Dsola je přesně navržený nástroj pro optimalizaci distribuce stejnosměrného proudu. Tento 2 až 1 odbočný konektor solárního panelu je navržen pro vysokonapěťovou stabilitu a umožňuje instalačním technikům bez námahy propojit dva samostatné moduly nebo řetězce. Zaměřením na kompaktní design bez použití nářadí zajistíme, že rozšíření vašeho systému nebo počáteční nastavení zůstane bezpečné a odolné vůči povětrnostním vlivům, čímž splní přísné požadavky moderních fotovoltaických instalací.

Vlastnosti produktu

● Rychlé připojení bez použití nářadí
Integrovaný zacvakávací mechanismus umožňuje rychlou montáž zacvaknutím. Tento 2 až 1 odbočný konektor MC4 T pro pole solárních panelů eliminuje potřebu specializovaných nástrojů, usnadňuje rychlou instalaci na místě a snadné úpravy údržby.

● Vysoce odolná ochrana proti povětrnostním vlivům
Konektory jsou navrženy s odolností proti vodě IP67 a využívají vysoce kvalitní těsnící kroužky, které blokují vlhkost a prach. To zajišťuje konzistentní výkon v extrémních venkovních podmínkách, včetně silného deště, sněhu a prostředí s vysokou vlhkostí.

● Minimální ztráta energie
Vnitřní kontakty jsou vyrobeny z vysoce vodivé pocínované mědi, zajišťující nízkoodporovou vazbu. Tím se maximalizuje přenos proudu z vašich modulů do měniče, čímž se zabrání hromadění tepla a plýtvání energií v okruhu.

● Robustní tepelná odolnost
Paralelní adaptér 2 až 1 odbočného konektoru solárního panelu T, vyrobený z vyztuženého materiálu PPO, si zachovává svou strukturální integritu v širokém teplotním rozsahu. Je vysoce odolný vůči UV záření a stárnutí a zajišťuje životnost odpovídající životnosti vašich solárních panelů.

● Prostorově úsporný kompaktní design
Tenký profil T-odbočky je ideální pro použití ve stísněných prostorech, jako jsou propojovací krabice nebo přeplněné střešní montážní lišty. Umožňuje organizovanou správu kabelů bez zbytečného přidávání objemu do uspořádání systému.

Aplikace

Velkoplošná optimalizace pole
Používá se ke seskupování párů modulů v rámci pozemních solárních farem pro zefektivnění hlavního napájení střídačů a zlepšení celkové účinnosti sběru energie.

PV String Combiner Systems
Nezbytné pro slučování více řetězců v rámci slučovacích boxů, což umožňuje několik sériově zapojených skupin panelů napájet do jedné DC distribuční linky.

Rozšíření a upgrady systému
Ideální řešení pro rozšíření stávajících polí. Umožňuje přidání nových panelů bez nutnosti celkové revize stávající elektroinstalační infrastruktury.

Přenosná a nouzová nastavení
Poskytuje spolehlivou a rychlou metodu připojení pro dočasné solární instalace ve vzdálených oblastech nebo při mimořádných událostech, kde je čas kritický.

Proč používat konektor T-Branch?

Primárním důvodem pro použití paralelního adaptéru 2 až 1 odbočného konektoru solárního panelu T je zvýšení celkového proudu vašeho solárního pole při zachování konzistentního napětí. Paralelním připojením panelů můžete splnit požadavky na vysokoproudé nabíjení konkrétních ovladačů baterií nebo střídačů. Kromě toho konektory T-branch drasticky snižují množství potřebné prodlužovací kabeláže a jednotlivých konektorů, což minimalizuje potenciální místa selhání a snižuje celkové náklady na vyvážení systému (BOS).

FAQ

Otázka: Mohu je použít k připojení různých velikostí solárních panelů?
Odpověď: Důrazně se doporučuje používat tyto konektory pouze pro panely se stejným jmenovitým napětím. Paralelní připojení panelů s nesprávným napětím může vést k vytlačení napájení zpět do modulu s nižším napětím, což způsobí ztrátu energie a potenciální poškození.

Otázka: Jsou tyto kompatibilní se standardními 1000V a 1500V systémy?
Odpověď: Ano, naše adaptéry s odbočkou T jsou navrženy tak, aby bezpečně fungovaly v moderních vysokonapěťových stejnosměrných prostředích a poskytují vysoce namáhanou izolaci potřebnou pro napětí v obytném i veřejném měřítku.

Otázka: Potřebuji k jejich odpojení speciální nástroj?
Odpověď: Zatímco se bezpečně zamykají rukou, aby se zabránilo náhodnému rozpojení, doporučujeme použít standardní solární klíč k stlačení zajišťovacích jazýčků pro bezpečné a snadné uvolnění během údržby.

Parametry produktu

SOLÁRNÍ ODBOČKOVÝ SYSTÉM PŘIPOJENÍ
Technické údaje
Systém konektorů				PŘIPOJENÍ MC4		Izolační materiál		PPO
Jmenovitý proud				Certifikováno 50A		Zamykací systém konektorů		Snap-in (nur/pouze MC4)
Jmenovité napětí				1500V DC (IEC) 600 V DC (UL)		Třída Plamen		UL94-HB / UL94-V0
Rozsah okolních teplot				-40°C...+90°C (IEC) -40°C...+40°C (UL)		Bezpečnostní třída		II
Stupeň ochrany, spárovaný				IP67		Kontaktní systém		MC Multilam
Kontaktní odpor konektorů				0,5 mΩ		Typ zakončení Crimpen		Krimpování
Kontaktní materiál				Měděné, pocínované		Velikost kabelu		2,5 mm2, 4 mm2, 6 mm2
Síla vkládání /S silou tažení				<50N/>50N		Záruka		25 let
