Tiskové desky s vysokou hustotou propojení (HDI) (PCB) se staly základním kamenem moderní elektroniky, zejména v aplikacích, kde jsou rozhodující kompaktnost, vysoký výkon a spolehlivost. Od chytrých telefonů a tablet po leteckou elektroniku a zdravotnické prostředky nabízejí PCB HDI jedinečné výhody oproti konvenčním desek obvodů.

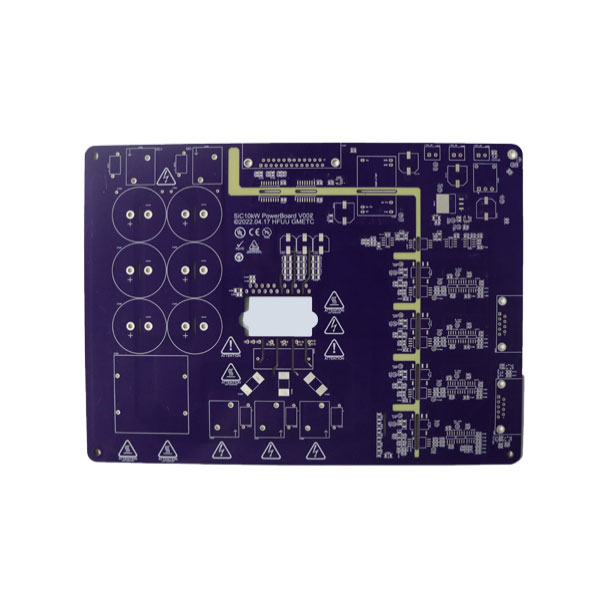

PCB HDI jsou pokročilé desky s obvody, které mají vyšší hustotu zapojení na jednotku plochy než tradiční PCB. Na rozdíl od standardních PCB, které mohou mít jednoduchou technologii a větší stopy, HDI PCB využívají mikrovias, slepé průchody a pohřbené průchody k vytvoření vysoce efektivních propojení.
Klíčové vlastnosti, které rozlišují PCB HDI, zahrnují:
Microvias: Extrémně malé průměry, obvykle méně než 150 mikronů v průměru, které spojují různé vrstvy, aniž by zabíraly nadměrný prostor.
Slepé a pohřbené průchody: Slepé průchody spojují vnější vrstvy k vnitřním vrstvám, zatímco pohřbené průchodky propojují vnitřní vrstvy, aniž by došlo k povrchu.
Vysoká hustota zapojení: Více propojení na jednotku plochy umožňuje kompaktní návrhy a lepší integritu signálu.
Jemné linie/prostorové vzory: Čáry jsou úzké jako 3 mil a rozestupy až 3 mils umožňují více možností směrování v omezeném prostoru.
Tyto vlastnosti umožňují PCB HDI podporovat vysokorychlostní přenos signálu a snížit parazitické účinky, což z nich činí ideální pro aplikace, kde nelze ohrozit výkon.
Níže je uvedeno profesionální shrnutí technických specifikací PCB HDI pro rychlou referenci:
| Parametr | Typická hodnota / rozsah | Popis |
|---|---|---|
| Materiál substrátu | FR4, Rogers, PTFE | Určuje tepelný výkon a integritu signálu |
| Vrstvy | 4–20 vrstev | Počet vrstev lze přizpůsobit na základě aplikace |
| Průměr mikrovia | 0,10–0,15 mm | Malý via pro snížení využití prostoru a udržování vysoké hustoty |
| Přes typ | Slepý, pohřben, skrz | Efektivně spojuje vrstvy bez zvětšení velikosti desky |
| Šířka / mezera | 3–5 mil | Schopnost jemné linie pro husté směrování |
| Tloušťka mědi | 0,5–3 oz/ft² | Podporuje správu s vysokým proudem a tepelem |
| Povrchová úprava | Enig, Hasl, OSP | Zajišťuje pájetelnost a dlouhodobou spolehlivost |
| Tloušťka desky min | 0,4–1,6 mm | Umožňuje tenčí návrhy pro kompaktní zařízení |
| Integrita signálu | Dostupná kontrolovaná impedance | Kritické pro vysokorychlostní digitální a RF aplikace |
| Tepelný výkon | TG 130–180 ° C, HDI-specifický FR4 | Zajišťuje stabilitu při vysokém tepelném napětí |
Jak se zařízení zmenšuje ve velikosti, ale vyžadují vyšší výkon zpracování, potřeba pokročilých technologií propojení, jako je HDI, se stává naléhavější. Standardní PCB často čelí omezením při směrování a integritě signálu, což je méně vhodné pro zařízení se složitou funkčností. PCB HDI řeší tyto výzvy několika způsoby:
Zvýšený výkon signálu: Kratší a přímější cesty signálu snižují indukčnost a kapacitu, což minimalizuje ztrátu signálu a přeslech.
Kompaktní design: S vyšší hustotou zapojení a mikrovias umožňují PCB HDI menší zařízení bez obětování funkčnosti.
Zlepšená spolehlivost: Méně vrstev směrování a lepší tepelné řízení snižuje riziko selhání při vysokofrekvenčních operacích.
Efektivita nákladů pro produkci s vysokým objemem: Přes počáteční výrobní náklady snižují PCB HDI potřebu více PCB v jednom zařízení, zjednodušení sestavy a snížení celkových nákladů.
Podpora pro pokročilé komponenty: Technologie HDI je nezbytná pro montáž komponent s vysokým počtem kolíků, jako je BGA (pole Gall Grid), CSP (balíček Chip Scale) a další jemné ics.
Rychlý vývoj chytrých telefonů, nositelných zařízení, automobilové elektroniky a lékařské instrumentace učinil PCB HDI kritickou volbou pro výrobce hledající výkon bez zvýšení velikosti zařízení.
Vytváření PCB HDI zahrnuje pokročilé výrobní techniky, které vyžadují přesnou kontrolu nad materiály, procesy a zajištění kvality. Mezi klíčové kroky ve výrobě HDI PCB patří:
Výběr materiálu: Substráty s vysokou tepelnou stabilitou a nízkou dielektrickou ztrátou jsou vybírány na základě požadavků na aplikaci. Mezi běžné materiály patří High-TG FR4, Rogers a PTFE lamináty.
Proces laminace: Více vrstev je laminováno společně pomocí vysokotlakého a teploty, aby byla zajištěna dokonalá adheze a elektrickou izolaci.
Microvia Drilling: Laser Drilling se běžně používá pro mikrovias, což umožňuje průměry malé jako 0,10 mm. Tento krok vyžaduje extrémní přesnost, aby se zabránilo nesprávnému vyrovnání nebo poškození.
Měděná pokovování: Měď je elektroplatována tak, aby vyplňovala průchodky a tvořilo vodivé cesty. Tloušťka je pečlivě kontrolována pro podporu nosnosti proudu.
Vzorování: Pokročilá fotolitografie definuje vzory jemné linie/prostoru a zajišťuje přesné a husté směrování.
Povrchová povrchová úprava: Enig, OSP nebo Hasl jsou aplikovány, aby se zajistila pájetelnost a dlouhodobou spolehlivost.
Elektrické testování: Každá deska podstoupí přísné testování na kontinuitu, impedanci a šortky, aby se zaručila dodržování konstrukčních specifikací.
Kombinace těchto procesů zajišťuje, že PCB HDI mohou spolehlivě podporovat vysokorychlostní signály, komponenty s vysokou hustotou a náročné tepelné podmínky.
Q1: Jaké aplikace těží z HDI PCB?
A1: PCB HDI jsou ideální pro vysoce výkonná zařízení, kde jsou kritická omezení prostoru a integrita signálu. To zahrnuje chytré telefony, tablety, nositelnou elektroniku, zdravotnické prostředky, letecké zařízení, automobilovou elektroniku a vysokorychlostní síťový hardware. Díky jejich schopnosti zvládnout komponenty a komplexní propojení je v takových scénářích lepší.
Q2: Jak se spolehlivost PCB HDI porovnává s konvenčními PCB?
A2: PCB HDI poskytují zvýšenou spolehlivost v důsledku kratších propojovacích cest, snížené ztráty signálu, lepší tepelné výkon a méně pájecích bodů v sestavách s vysokou hustotou. Tyto faktory snižují riziko elektrického selhání, degradace signálu a tepelného napětí, díky čemuž jsou HDI PCB vhodné pro kritické aplikace, kde mohou konvenční PCB selhat.
NaFanway, Výroba PCB HDI je v souladu s předními standardy a přísnou kontrolou kvality. Fanway se specializuje na vysokou hustotu, vícevrstvé PCB, které kombinují výkon, trvanlivost a škálovatelnost pro prototyp i hromadnou výrobu. Mezi klíčové diferenciátory PCB Fanway HDI patří:
Přizpůsobení: Počet vrstev na míru, materiál substrátu a specifikace linky/prostoru pro splnění požadavků specifických pro projekt.
Pokročilé výrobní schopnosti: Mikrovias s laserem, vzorování jemných linek a možnosti kontrolované impedance.
Rychlý obrat: Zjednodušené výrobní procesy umožňují rychlé prototypování a včasné dodání pro tržní projekty.
Zajištění kvality: Každá rada podléhá elektrickému testování, optické kontrole a funkční ověření, aby se zajistilo nulové defekty.
Technická podpora: Fanway poskytuje komplexní technické konzultace k optimalizaci návrhů pro výrobu, výkon a efektivitu nákladů.
Pro podniky, které chtějí integrovat vysoce výkonné PCB HDI do svých produktů, nabízí Fanway spolehlivá řešení, která udržují dokonalost od prototypování až po výrobu v plném měřítku.
Kontaktujte násDnes prozkoumat přizpůsobená řešení PCB HDI a zvýšit návrhy produktů na další úroveň.
-
