V dnešním rychle se rozvíjejícím elektronickém průmyslu nebyla poptávka po zařízeních, která zvládnou vyšší zátěž, odolat extrémních provozních podmínkách a udržovat spolehlivost po delší životností nikdy vyšší. Jádrem této výzvy leží na desce tištěných obvodů (PCB), základ, na kterém je postaven každý elektronický systém. Zatímco standardní PCB jsou široce používány,Těžké měděné PCBzískali význam pro aplikace, kde jsou rozhodující současná nosnost, tepelná správa a trvanlivost.

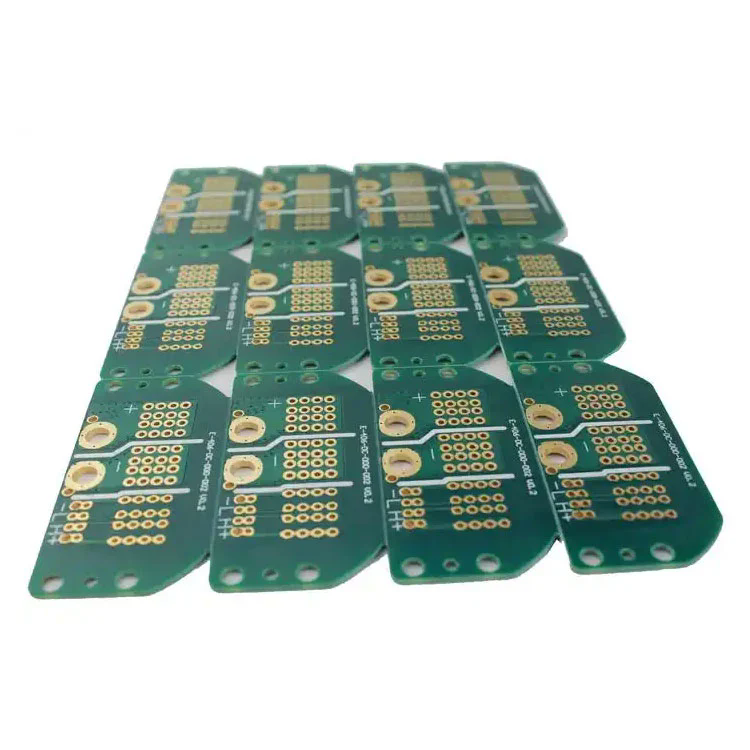

Těžká měďová deska je definována jako deska s obvody s měděnými vodiči, které jsou výrazně silnější než ty, které se nacházejí ve standardních PCB. Zatímco pravidelné PCB obvykle mají tloušťku mědi mezi 1 oz/ft² (35 um) a 3 oz/ft² (105 um), těžké měděné PCB začínají na 3 oz/ft² a mohou dosáhnout 20 oz/ft² nebo dokonce vyšší, v závislosti na výrobním procesu a požadavcích na aplikaci.
Použití silných měděných vrstev umožňuje těmto deskám nést vyšší proudy bez přehřátí, účinněji rozptýlit teplo a vydržet drsné podmínky prostředí, jako jsou extrémní teploty, vibrace a mechanické napětí. Vzhledem k tomu, že průmyslová odvětví přecházejí k elektrifikaci, obnovitelné energii, elektrickým vozidlům a průmyslové automatizaci, hrají těžká měděná PCB při zajišťování výkonu a bezpečnosti klíčovou roli.
Mezi klíčová průmyslová odvětví, kde jsou nezbytné těžké měděné PCB patří:
Power Electronics: Střídače, převaděče výkonu a systémy řízení motorů.
Automobilový průmysl: Systémy pro správu a nabíjení baterií elektrických vozidel.
Obnovitelná energie: Solární energetické systémy a ovladače větrné turbíny.
Vojenský a letecký průmysl: Obranná elektronika a avionika.
Průmyslové vybavení: Přepínací zařízení s vysokým proudem a těžké stroje.
Důvod, proč je na záležitostech těžkých mědi na záležitosti, je jednoduchý: bez nich by vysoce výkonné systémy selhaly předčasně, přehřátí nebo trpěly nespolehlivými spojeními, které by mohly ohrozit bezpečnost a funkčnost.
Síla těžkých měděných PCB spočívá v jejich jedinečných konstrukčních funkcích, které poskytují zvýšený výkon nad rámec toho, čeho mohou standardní PCB dosáhnout.
Silnější stopy mědi umožňují výrazně větší proud proudu bez nadměrné tvorby tepla. Díky tomu jsou ideální pro aplikace s vysokým proudem, jako jsou systémy distribuce energie, obvody nabíjení baterií a převaděče energie.
V elektronických systémech je přehřátí jednou z hlavních příčin selhání komponenty. Těžké měděné PCB vynikají při rozptýlení tepla v důsledku jejich silnějších měděných vrstev, snižování horkých skvrn a udržování stabilní provozní teploty i při náročném zatížení.
S robustními měděnými vodiči vydrží tyto desky mechanické napětí, únavu pájeného kloubu a opakované tepelné cyklování. Díky tomu jsou vhodné pro prostředí, kde dochází k vibracím nebo náhlým změnám teploty.
Místo použití více vrstev nebo nadměrných desek pro distribuci proudu, těžkých měděných PCB umožňuje inženýrům navrhovat kompaktní systémy s méně vrstvami. To vede k úsporám nákladů v materiálech, zkrácení doby montáže a efektivnějším využití prostoru.
Těžké měděné PCB mohou integrovat jak vysoce proudy, tak ovládací obvody na stejnou desku. To eliminuje potřebu samostatných desek, zefektivňuje návrh a zlepšení celkové spolehlivosti systému.
| Parametr | Možnosti specifikace |
|---|---|
| Tloušťka mědi | 3 oz/ft² až 20 oz/ft² (105 µm - 700 µm) |
| Materiál na desce | FR-4, Polyimid, High-TG FR-4, keramika, kovové jádro |
| Počet vrstev | 2–12 vrstvy (přizpůsobitelné v závislosti na aplikaci) |
| Tepelný odpor | Optimalizováno pro vysoký rozptyl tepla, kompatibilní s chladicími dřezy |
| Dielektrická síla | Odolnost proti vysokému napětí do 5 kV nebo více |
| Povrchová úprava | Hasl, Enig, OSP, ponoření stříbro, ponoření |
| Aplikace | Napájecí zdroje, střídače, automobilové, obnovitelné zdroje energie |
Tyto specifikace zdůrazňují, proč silné měděné PCB vynikají při manipulaci s dvojí výzvami vysokého proudu a vysoké teploty.
Pro výrobce a designéry systémů je výběr těžkých měděných PCB více než jen technické rozhodnutí-jedná se o strategickou investici, která ovlivňuje kvalitu produktu, konkurenceschopnost na trhu a dlouhodobou spolehlivost.
Delší životnost elektroniky
Efektivní distribucí tepla a prevenci lokalizovaných poruch, těžkých měděných PCB významně prodlouží provozní životnost zařízení.
Bezpečnost a spolehlivost
V odvětvích, jako jsou zdravotnické prostředky, obrana a automobilový průmysl, není selhání možností. Těžké měděné desky poskytují stabilní výkon za kritických podmínek.
Flexibilita designu
Schopnost integrovat napájecí a řídicí obvody na stejném PCB zjednodušuje konstrukci, snižuje prostor a minimalizuje složitost systému.
Snížené náklady na údržbu
Odolná konstrukce vede k menším počtu náhrad, méně prostojů a nižším nákladům na údržbu v průběhu času.
Podpora vysoce výkonných trendů
S globálním posunem směrem k elektrickým vozidlům, obnovitelným zdrojem energie a systémům vysoce účinnosti poskytují těžké měděné PCB základ pro inovace.
Elektrická vozidla (EVS): Těžké měděné PCB podporují systémy správy baterií, nabíjecí infrastrukturu a vysokopádné řídicí obvody.
Obnovitelná energie: Střídače sluneční energie a ovladače větrné turbíny se spoléhají na tyto desky, aby zvládli kolísající zatížení.
Lékařské vybavení: Zařízení, jako jsou MRI stroje a rentgenové vybavení, vyžadují spolehlivé vysokopruhové obvody.
Průmyslová automatizace: Motorské jednotky a robotické systémy závisí na stabilních vysoce výkonných PCB.
Q1: Proč jsou těžké měděné PCB dražší než standardní PCB?
Odpověď: Vyšší náklady jsou výsledkem specializovaných výrobních procesů, silnějšího pokovování mědi a robustnějších požadavků na laminaci. Investice je však odůvodněna zlepšenou spolehlivostí, delší životností a snížením celkových systémových nákladů ve vysoce výkonných aplikacích.
Q2: Proč nelze standardní PCB používat ve vysoce proudových systémech místo těžkých měděných PCB?
Odpověď: Standardní PCB mají omezenou tloušťku mědi, což omezuje kapacitu přenášení proudu a rozptyl tepla. Jejich použití ve vysoce výkonném prostředí by vedlo k přehřátí, předčasným selháním a bezpečnostním rizikům. Těžké měděné PCB jsou navrženy speciálně pro překonání těchto omezení.
Vzhledem k tomu, že průmyslová odvětví zahrnují elektrifikaci, obnovitelnou energii a digitální transformaci, roste poptávka po vysoce relibilizaci a vysoce výkonných PCB. Těžké měděné PCB nejsou jen současné řešení - jsou základem pro budoucnost.
Elektrická mobilita: S globálním tlakem na EV se nabíjecí systémy a vysokokapacitní baterie spoléhají na robustní PCB pro správu energie.
Green Energy: Solární a větrné systémy vyžadují desky, které dokážou zvládnout kolísající zátěže bez ohrožení výkonu.
Infrastruktura 5G a IoT: Vysoce výkonné sítě vyžadují PCB, které mohou podporovat vysoké proudy pro základní stanice a připojená zařízení.
Miniaturizace energetických systémů: Návrháři snižují velikosti zařízení bez obětování energie, takže těžká měděná PCB je nezbytná.
Podniky, které přijímají těžkou měděnou PCB, budoucí budoucnost jejich systémy proti rostoucím energetickým požadavkům a přísnějším bezpečnostním předpisům. Od snížení dopadu na životní prostředí po zlepšení spolehlivosti produktu tyto desky nabízejí bezkonkurenční hodnotu.
NaFanway, jsme odhodláni výrobu vysoce kvalitních těžkých měděných PCB, které splňují přísné požadavky moderních průmyslových odvětví. Naše odbornost v oblasti pokročilé výroby v kombinaci se závazkem k trvanlivosti a přesnosti zajišťuje, že každá rada poskytuje výjimečný výkon ve vysoce výkonných prostředích.
Ať už vaše firma působí v automobilovém průmyslu, obnovitelné energii, průmyslové automatizaci nebo leteckém prostoru, Fanway poskytuje řešení na míru na míru PCB, která vám pomůže dosáhnout dlouhodobého úspěchu. Další informace, podrobné specifikace nebo vlastní dotazy,Kontaktujte násDnes a zjistěte, jak může Fanway podpořit vaše projekty s technologií těžké PCB na světové úrovni.
-
