Od návrhu PCB po hromadnou výrobu poskytuje Fanway rychlé otočení výrobní služby PCB jako jednorázové řešení, které řeší vaše rozmanité požadavky na projekt a urychlí váš čas na trh.

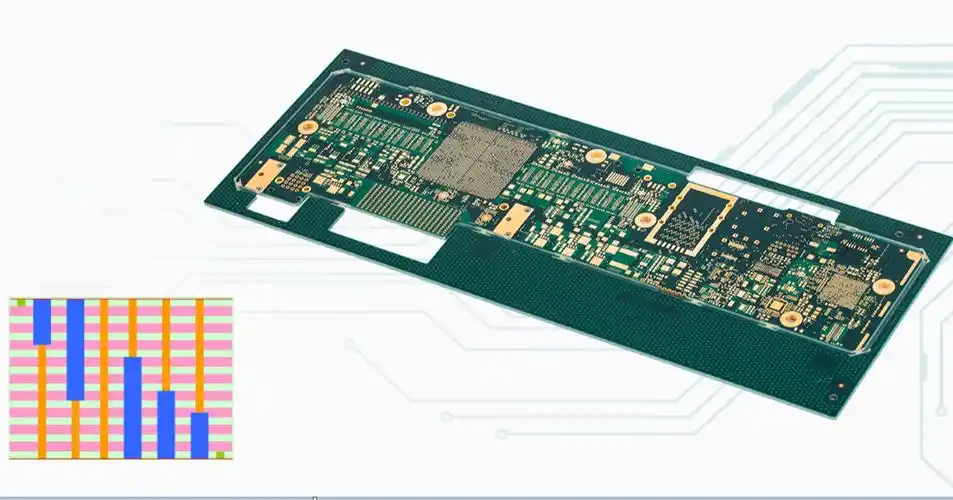

HDI PCB (PCB s vysokou hustotou propojení PCB) je typ desky s obvody, která nabízí výrazně vyšší hustotu kabeláž na jednotku plochy ve srovnání s tradičními PCB. Výroba PCB HDI se rychle stala konečným řešením pro navrhování menších, kompaktnějších a trvanlivějších elektronických zařízení. Mezi klíčové funkce patří:
Šířka/prostory ztenčující stopy/prostory(do 3/3 mil) umožňující hustší spojení v omezených oblastech.
Mikrovias(obvykle <150 μm v průměru) usnadňuje propojení s vysokou hustotou mezi vrstvami.
Slepé/pohřbené ViasSpojení vnitřních vrstev bez proniknutí vnějších povrchů, zmenšení velikosti desky až o 60% při zvyšování integrity signálu.
Vysoký počet vrstev(až 20+ vrstev) na podporu komplexních vícevrstvých architektur.
Jako specialista na PCB HDI využívá technologie Fanway 12+ let zkušeností s pokročilou výrobou HDI, aby poskytovala řešení přizpůsobených průmyslových odvětvích vyžadujících přesnost a spolehlivost:
Lékařský:Implantovatelná zařízení, diagnostická zařízení.
Automobilový průmysl:ADAS, systémy správy baterií EV.
5g komunikace:Vysokorychlostní serverové desky, moduly MMWave.
Spotřebitelská elektronika:Skládací chytré telefony, miniaturizované senzory IoT.
Fanway se zavázal být vaším důvěryhodným poskytovatelem PCB HDI a dodavatelem v Číně a kombinovat procesy certifikované ISO 9001 s standardy IPC-6012 třídy 3, aby byla zajištěna výkonnost kritiky mise.
Máme ve výrobě přísný systém kontroly kvality, máme různé testování takových AOI, rentgenového, elektrického testování atd. Pro kontrolu PCB a komponent zajišťující vysoce kvalitní produkt.
Máme stabilní dodavatelský řetězec, který nám umožňuje získat suroviny za nižší náklady. Online sledovací systém a výroba all-in-one nám mohou pomoci snížit náklady.
Online sledovací systém nám umožňuje sledovat stav objednávky a lépe ovládat plán výroby a dodávat PCB HDI včas.
Náš specializovaný tým vám pomůže od konceptu po výrobu.
| Technologická třída | Struktura | Složitost | Aplikace |
| HDI třída 1 | 1+n+1 | Nízký | Základní spotřební elektronika, jednoduchá zařízení |
| HDI třída 2 | 2+n+2 | Střední | Advanced Consumer Electronics, Automotive |
| HDI třída 3 | 3+n+3 | Vysoký | Vysoce výkonná zařízení, 5G, AI systémy |
| HDI třída 4 | 4+n+4 | Extrémně vysoký | Špičkové aplikace, polovodič |
| Počet vrstev | 1-108L |
| Cílová tloušťka desky | 0,2 mm-10,0 mm |
| Maximální velikost panelu | 610 mm *1200 mm |
| Dokončit tloušťku mědi | 0,5oz-12oz |
| Minská šířka linie | 2,5 mil. 2,5 mil. |
| Min Dokončit velikost díry | 0,1 mm |
| Max poměr stran | 25: 1 |
| Tolerance kontroly impedance | +/- 10% |
| Povrchové povrchové úpravy | Hasl (LF), enlg, lmmersion cín, stříbro lmmersion, zlatý prst, plná deska s tvrdým zlatým pokovováním, OSP, eneplg |
| Materiály: | FR-4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist atd. |

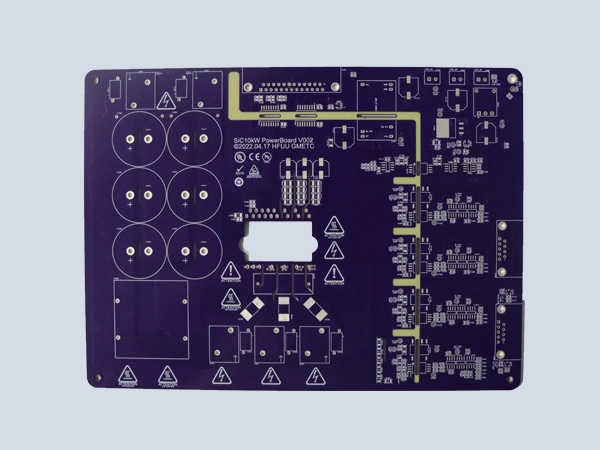

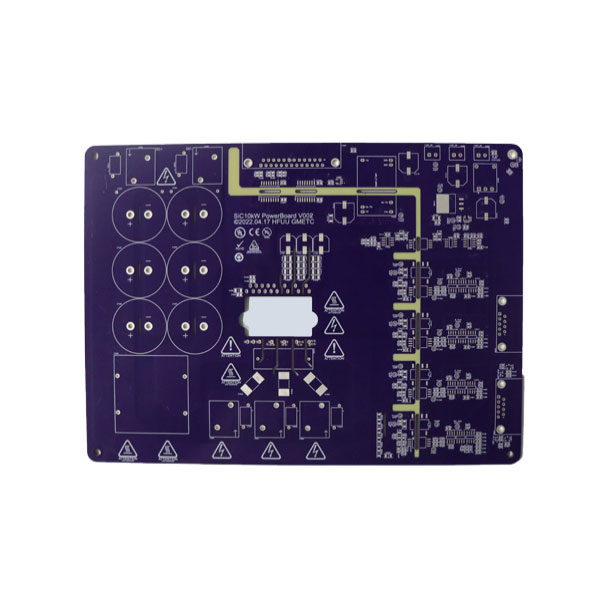

6L LED Photoelectric PCB s 1-krokem HDI

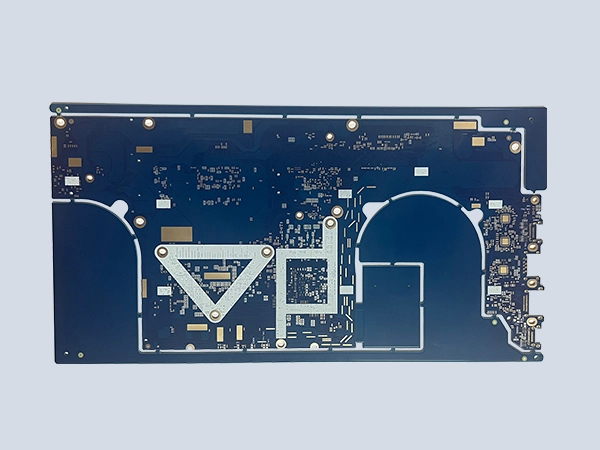

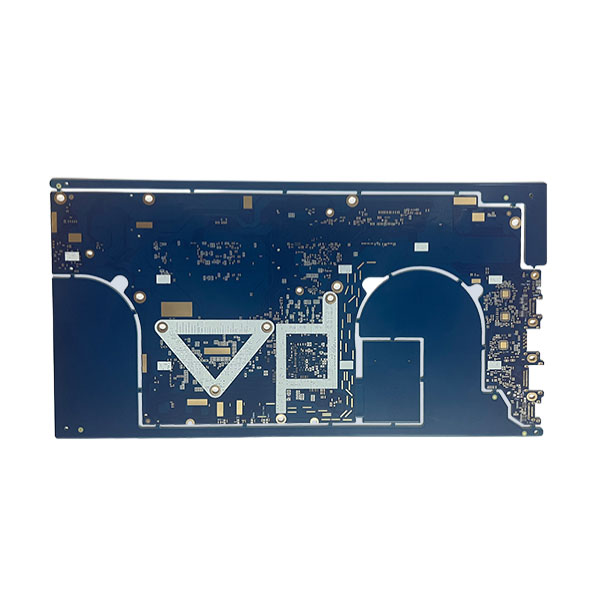

Základní deska 8L notebooku s 2-krokovým HDI

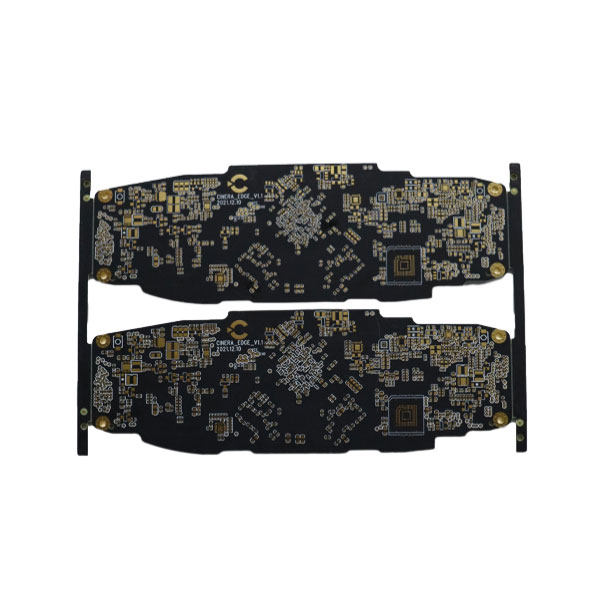

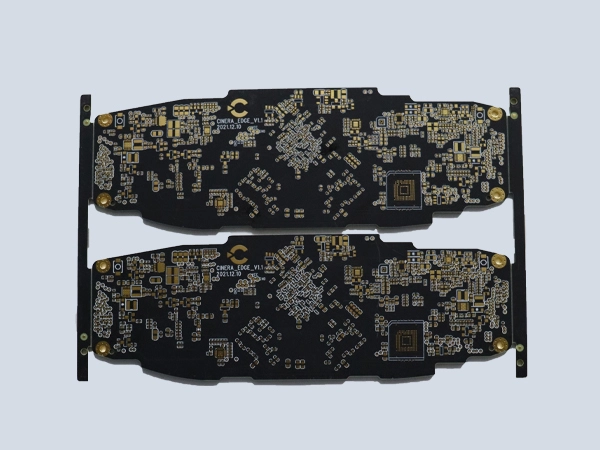

14l Rogers Hybrid PCB s 1-krokovým HDI

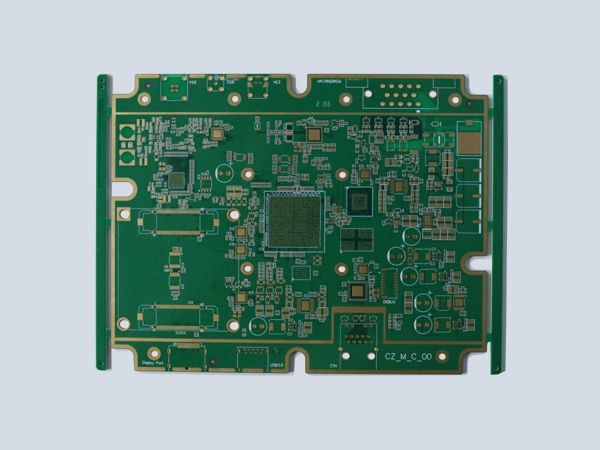

Vícevrstvé HDI slepé přes PCB
