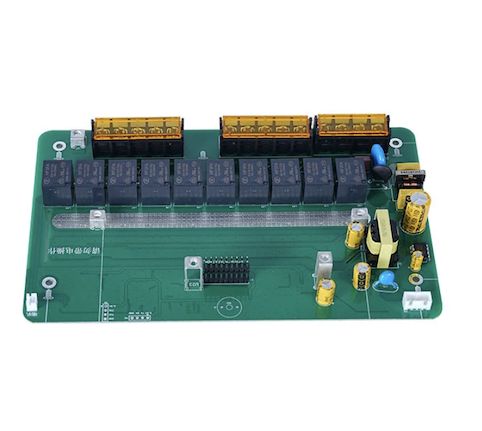

Sestava prototypu elektronické desky plošných spojů s plošnými spoji

Služba Electronic PCB Printed Circuit Board Montáž prototypu od čínského dodavatele Fanway je vytvořena pro projekty výzkumu a vývoje v zařízeních internetu věcí, automobilových řídicích modulech, lékařských diagnostických nástrojích a leteckých testovacích systémech. Zatímco typické rychloobrátkové služby PCB trvají 3 až 7 dní, naše 24hodinová dodávka výrazně komprimuje iterační cykly. Před zahájením montáže náš technický tým provede analýzu DFM vašich souborů Gerber, kusovníků a souborů typu pick-and-place, aby včas zachytil problémy s návrhem podložek, konflikty s rozmístěním součástí nebo jiné problémy s vyrobitelností. Bez minimálního množství objednávky (od 1 kusu) se týmy výzkumu a vývoje mohou vyhnout nadměrným nákladům na zásoby během fáze prototypování.

K čemu slouží sestava prototypu PCB?

Služba montáže prototypu desky s plošnými spoji PCB je proces montáže elektronických součástek na desku s plošnými spoji v malých množstvích za účelem výroby testovatelných vzorků. Jeho hlavním účelem je ověřování, nikoli výroba:

Ověření návrhu: potvrzuje, že váš návrh obvodu funguje ve fyzickém světě. Simulace nemůže pokrýt všechny reálné proměnné – integrita signálu, distribuce napájení a tepelné chování se stanou viditelnými pouze fyzickým testováním.

Iterativní zlepšování: zachycení a oprava konstrukčních nedostatků ve fázi prototypu stojí zlomek toho, co by bylo zapotřebí k přepracování sériově vyráběné šarže. Jedna iterace prototypu může ušetřit desetinásobek nákladů na rozsáhlé přepracování.

Vývoj firmwaru: Poskytuje skutečnou hardwarovou platformu pro softwarové inženýry k psaní a testování vloženého kódu. Vývoj firmwaru bez fyzického hardwaru je jako ladění ve vakuu – logická správnost nezaručuje kompatibilitu hardwaru.

Montáž prototypu je kritickým krokem, který posouvá produkt od konceptu k realitě, a služba Elektronické PCB desky s plošnými spoji od společnosti Fanway poskytuje profesionální podporu přesně pro tento krok.

Základní spouštěcí soubory

Úplné a přesné soubory jsou základem hladkého začátku projektu. Obvykle potřebujete následující základní soubory:

1. Soubory Gerber používané k výrobě holého PCB, obsahující všechny měděné vrstvy, vrtací údaje, pájecí masku a sítotisk. Neúplné formáty nebo špatně pojmenované vrstvy patří mezi nejčastější příčiny zpoždění výroby.

2. Seznam materiálů (BOM) uvádí všechny komponenty, které se mají sestavit, včetně čísla dílu výrobce (MPN), referenčního označení, množství a popisu. Vágní popisy (např. „100nF kondenzátor“) mohou vést k chybám při nákupu nebo zpoždění různých jmenovitých napětí a dielektrické materiály se ve vysokorychlostních obvodech chovají velmi odlišně.

3. Soubor souřadnic (CPL / soubor Pick & Place) poskytuje přesné souřadnice X/Y, úhly natočení a montážní stranu pro každou součást, což vede osazovací stroj SMT. Chyby souřadnic přímo způsobují nesouosost nebo chyby polarity.

4. Profesionální tip, kontrola DFM před objednávkou může odhalit problémy s designem podložek, problémy s rozmístěním součástí a další problémy s vyrobitelností dříve, než způsobí zastavení výroby. Inženýrský tým Fanway poskytuje před zahájením výroby kontrolu DFM pro každou objednávku montáže prototypu elektronické desky plošných spojů.

Kompletní proces montáže prototypu

Služba montáže prototypů společnosti Fanway pokrývá celý řetězec od materiálu po hotovou desku:

Zdroj komponent:náš tým nákupu využívá stabilní dodavatelský řetězec k zajištění komponent za konkurenceschopné ceny, a to i pro malé množství prototypů. Není potřeba, aby se klienti koordinovali s více distributory.

Technická recenze:Projektoví inženýři zkoumají Gerber, kusovníky a koordinační soubory z hlediska vyrobitelnosti před zahájením výroby, přičemž většinu potenciálních problémů zachytí v nejranější fázi.

Prototypová montáž PCB:podporuje více typů desek včetně vícevrstvých, vysokofrekvenčních, HDI, pevných, rigid-flex a ohebných PCB. Možnost umístění pokrývá 01005 ultra malých součástek a BGA s roztečí 0,2 mm, s maximální velikostí desky 510 mm × 460 mm.

Testování a ověřování:každá prototypová deska prochází přísným kontrolním režimem včetně manuální kontroly kvality, kontroly pájecí pasty SPI, optické kontroly AOI, rentgenové kontroly, obvodového testování, funkčního testování a vypalování. Důkladné testování ve fázi prototypu zajišťuje hladký přechod na pilotní provoz a sériovou výrobu.

Oblasti použití

Služba Fanway Electronic PCB Printed Circuit Board Assembly se široce používá v následujících oblastech:

IoT zařízení a nositelná zařízení

malý tvarový faktor, vysoká hustota a nízká spotřeba energie vyžadují přesné umístění a rychlou iteraci během prototypování.

Automobilové řídicí moduly

elektronika ve vozidle vyžaduje vysokou spolehlivost a odolnost vůči životnímu prostředí; funkční ověření a testování spolehlivosti ve fázi prototypu jsou nepostradatelné.

Lékařské diagnostické nástroje

zdravotnické prostředky vyžadují přísné regulační schválení; důkladná validace ve fázi prototypu je předpokladem pro následnou certifikaci.

Letecké zkušební systémy

požadavky na vysokou spolehlivost znamenají, že každá změna návrhu musí být fyzicky ověřena; schopnost rychlého prototypování přímo ovlivňuje harmonogramy projektů.

Proč se rozhodnout pro Fanway

24hodinové doručení

Zatímco standardní cykly rychlého otočení jsou 3–7 dní, Fanway komprimuje sestavu prototypu PCB na 24 hodin. Pro týmy výzkumu a vývoje znamená každý zkrácený iterační cyklus více kol ověřování návrhu ve stejném časovém rámci.

Služba na jednom místě

Poskytujeme služby od získávání součástek, revize DFM, výroby DPS, osazování SMT, pájení skrz díry až po finální testování – vše pod jednou střechou. Klienti se vyhnou režijním nákladům na koordinaci samostatných dodavatelů desek plošných spojů, distributorů součástí a montážních firem.

Certifikované systémy jakosti

Naše zařízení je držitelem certifikací ISO9001, ISO13485, IATF16949 a ISO14001 a produkty splňují normy UL, RoHS, SGS a REACH. Normy kvality ve fázi prototypu jsou v souladu s sériovou výrobou a zabraňují chybám při ověřování způsobeným rozdíly v procesech.

Minimum nízké objednávky

Podporujeme objednávky od 1 kusu bez požadavku na minimální množství, čímž eliminujeme nadměrné náklady na zásoby pro potřeby fáze výzkumu a vývoje.

Inženýrská podpora předem

Analýza DFM se provádí před potvrzením objednávky, včas identifikuje a řeší konstrukční problémy. Tím se posouvá výrobní riziko kupředu spíše než reakce na problémy při montáži.

Otázky a odpovědi

Otázka: Jak dlouho obvykle trvá montáž prototypu PCB?
Odpověď: Fanway nabízí 24hodinové rychlé prototypování. Za normálních podmínek může být od potvrzení souboru po hotovou dodávku desky dokončeno do 24 hodin v závislosti na počtu vrstev desky, složitosti komponent a připravenosti kusovníku.

Otázka: Jaké soubory jsou potřeba ke spuštění prototypového projektu?
Odpověď: Potřebujete soubory Gerber (pro výrobu PCB), kusovník (s čísly dílů výrobce, referenčními označeními a množstvím) a soubor souřadnic (pro umístění SMT). Před odesláním se doporučuje vlastní kontrola DFM, nebo můžete nechat náš technický tým provést kontrolu vyrobitelnosti.

Otázka: Jaké typy desek plošných spojů podporujete pro montáž prototypů?
Odpověď: Podporujeme vícevrstvé, vysokofrekvenční, HDI, tuhé, rigid-flex a flex PCB.

Otázka: Poskytuje Fanway služby nákupu součástí pro prototypy?
A: Ano. Náš tým pro nákupy má rozsáhlé tržní zdroje na získávání komponentů pro malá množství prototypů za konkurenceschopné ceny.

Otázka: Jaké testování je zahrnuto ve fázi prototypu?
Odpověď: Testování zahrnuje optickou kontrolu AOI, rentgenovou kontrolu, testování v obvodu, funkční testování a zapalovací testování. Konkrétní testovací plán lze přizpůsobit na základě požadavků projektu.

Potřebujete zahájit montáž prototypu pro váš projekt? Pošlete své soubory Gerber, kusovníky a soubory souřadnic našemu technickému týmu. Do 24 hodin poskytneme recenzi a cenovou nabídku DFM.
