Co je funkční testování PCB?

Testování PCB je kritická fáze výroby elektroniky, která zajišťuje kvalitu, funkčnost a spolehlivostDesky s obvody(PCB). Testování může rychle najít problémy a pomoci designérovi rychle vyřešit problémy.PCBTestování zahrnuje testování holé desky a sestavené testování desky.

PCB Assembly

Holé testování PCB

Účel testování PCB k ověření elektrické konektivity, izolace a výrobních vad.

Metoda testování PCB zahrnuje:


Test kontinuity (krátké testování): Kontroly nezamýšlených šortek (např. Dotykové stopy mědi).

Izolační test (otevřené testování): Zajišťuje žádné otevřené obvody (zlomky) ve stopách.

Automatizovaná optická kontrola (AOI): Používá kamery k detekci škrábanců, nesouosonic nebo leptání defektů.

Testování impedance: Kritické pro vysokorychlostní vzory (např. RF, DDR), aby se zajistilo, že sledování impedance odpovídá specifikacím.


Shromážděné testování desky

1. V okruhu testu (ICT): ICT je automatické online testování pro ověření komponent, šortek, otevírání a hodnoty. Toto testování může přesně najít umístění poruch, což pracovníkům umožňuje snadno zvládnout problém PCBA.


2. Testování sondy sondy: Jedná se o nákladově efektivní metodu, test pohyblivých sond na obvodu bez vlastních příslušenství. Je vhodný pro různé požadavky na testování prostřednictvím softwarových úprav.

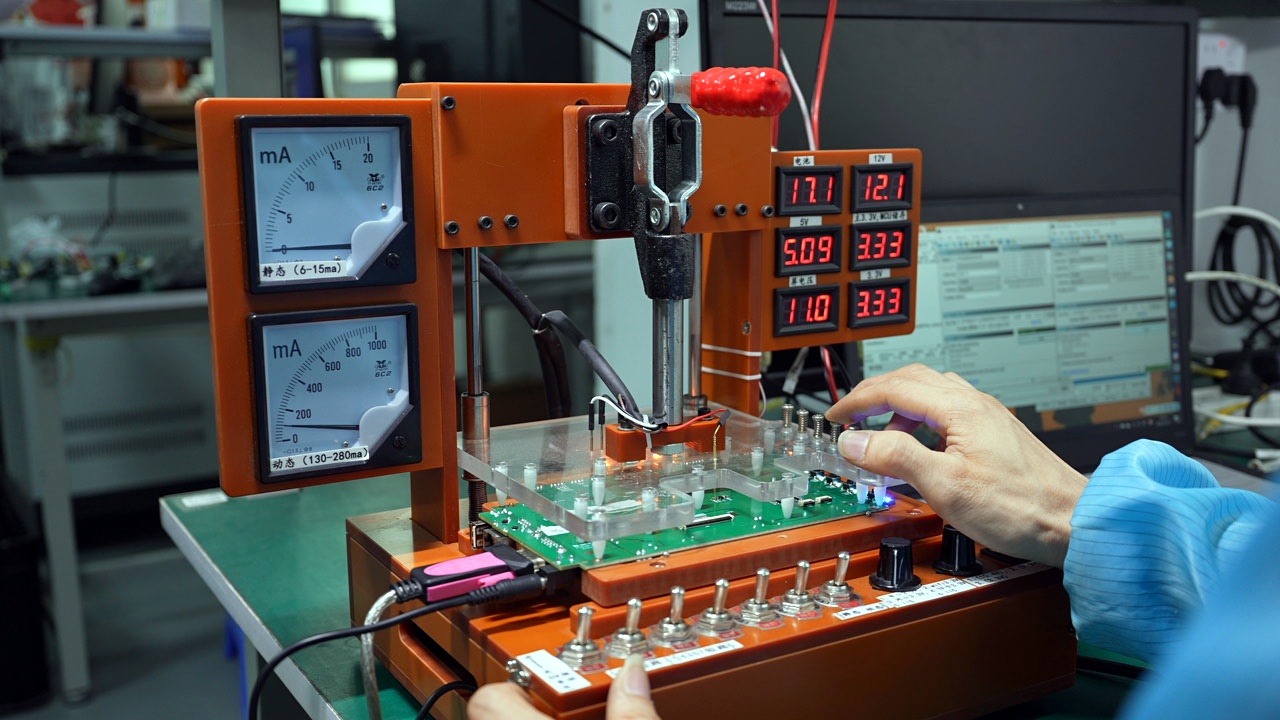

3. Funkční testování: K ověření funkce PCB vyžaduje specializované vybavení a postupy na přizpůsobení.


4.Automatická optická inspekce (AOI): AOI inspekce používá kamery ke skenování pájecích kloubů a komponent, jako jsou mosty, nesoulad a chybějící části.


5.x-ray Testování: Používá rentgenové paprsky ke kontrole skrytých kloubů (BGA, QFN), dutin nebo pájecí vady.

Bez ohledu na to, jaký typ testování elektroniky používáte, přináší výhodu na desku s obvodem (PCB). Testování ve fázi návrhu pomáhá návrhářům vyhýbat se poruchám hromadné výroby, snižuje náklady, zkracuje vývojové cykly a urychluje výrobu. Komplexní testování zajišťuje, že PCB splňují všechny elektrické, mechanické a strukturální návrh a zároveň zlepšují spolehlivost produktu.


Testování PCB je důležité pro kvalitu produktu. Ve společnosti Fanway nabízíme širokou škálu testovacích řešení, včetně kontroly součástí, vlastního testu. Kontaktujte nás ještě dnes a získejte více podrobností.
