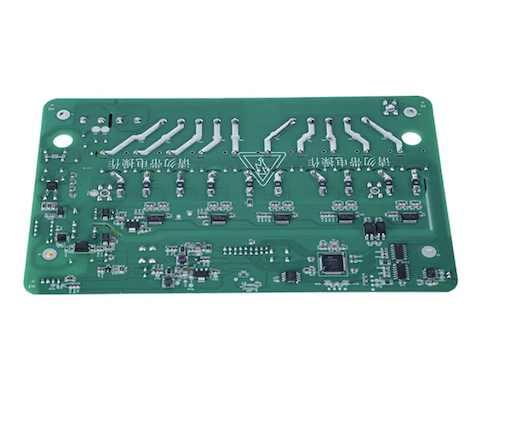

SMT a THT montáž desky plošných spojů pro rychlé prototypování

Montáž SMT a THT desky plošných spojů Rapid Prototyping od společnosti Fanway začíná revizí DFM, která zachycuje problémy s roztečí podložek, velikostí otvorů a vůlí součástí před umístěním první součásti. Poté vaši desku sestavíme pomocí umístění SMT, pájením otvorů a úplným testováním. Díky 24hodinovému doručení od potvrzení souboru obdržíte pracovní desky dostatečně rychle, aby vývoj pokračoval v pohybu. Jeden kus je naše minimum, aby byl váš rozpočet a platby flexibilnější.

Výhody sestavení prototypu PCB

1. Včasná validace, snížení rizika

Montáž SMT a THT desky plošných spojů pro rychlé prototypování vám umožní otestovat návrh vašeho obvodu ve fyzickém světě, než se pustíte do drahých výrobních nástrojů a velkých objednávek součástí. Odhalení konstrukční chyby v této fázi stojí zlomek toho, co by bylo zapotřebí k přepracování sériově vyráběné šarže. Jedna iterace prototypu může zabránit katastrofální ztrátě, která by byla jinak objevena až po vyrobení tisíců jednotek.

2. Zrychlená iterace výzkumu a vývoje

Rychlý obrat, obvykle 24 hodin, znamená, že váš technický tým může během několika dní obdržet nové revize desky a okamžitě začít testovat. Kratší iterační cykly umožňují více vylepšení návrhu v rámci stejné časové osy projektu, což přímo zlepšuje vyspělost produktu před uvedením do výroby.

3. Paralelní vývoj firmwaru

Prototypové desky poskytují softwarovým inženýrům skutečnou hardwarovou platformu pro psaní a testování vestavěného kódu. Namísto čekání na produkční desky může vývoj firmwaru pokračovat souběžně s ověřováním hardwaru, čímž se komprimuje celkový harmonogram projektu. Tento paralelní pracovní postup je nezbytný pro splnění úzkých tržních oken.

4. Struktura řízených nákladů

Malosériová výroba udržuje náklady na fázi prototypu hluboko pod náklady na plnou produkci. Výzkumné a vývojové týmy a startupy si mohou objednat přesně takový počet desek potřebných pro testování, čímž se vyhnou nadbytečným zásobám a zbytečným kapitálovým výdajům. Díky této flexibilitě je prototypování dostupné i pro projekty s omezeným rozpočtem.

Proč si inženýři vybrali Fanway

Fanway chápe požadavky fáze prototypování: rychlost, přesnost a kontrolu nákladů. Zde jsou konkrétní výhody, kvůli kterým se inženýři vracejí.

1. Bleskově rychlé provedení:od souborů Gerber po expedované desky do 24 hodin. Standardní cykly rychlého otočení trvají 3 až 7 dní; naše 24hodinová dodávka umožňuje inženýrským týmům dokončit více kol ověřování návrhu ve stejné časové ose projektu.

2. Žádné minimální množství objednávky:postavit 1 až 50 jednotek nákladově efektivně. Výzkumné a vývojové týmy a startupy si mohou objednat přesně to, co potřebují pro testování, aniž by se zavázaly k velkému množství, a udržují tak rozpočet prototypů pod kontrolou.

3. Sledování výroby v reálném čase:prostřednictvím našeho online výrobního portálu mohou klienti kdykoli sledovat průběh montáže. Stav každé desky je transparentní od umístění až po testování a každý krok je sledovatelný, takže plánování projektů již není závislé na e-mailech nebo telefonních hovorech.

4. Možnost přesného umístění:Systémy umístění ASM SiPlace SX2 dosahují přesnosti polohování 0,1 mm pro komponenty 01005. Tato úroveň přesnosti zajišťuje, že miniaturní součástky jsou správně umístěny na deskách s vysokou hustotou, což přímo určuje, zda prototyp využívající ultra malá balení bude správně fungovat.

5. Podpora smíšených technologií:SMT, THT a lisované konektory lze namontovat na stejnou desku. Když váš návrh obsahuje jak BGA čipy, tak velké konektory, nemusíte rozdělovat výrobu mezi více dodavatelů; to vše absolvujeme v jednom zařízení.

6. Manipulace s BGA a CSP:Komponenty BGA a CSP s roztečí 0,3 mm jsou sestaveny a ověřeny rentgenovou kontrolou. To podporuje návrhy využívající nejnovější generaci zařízení s mřížkovým polem s jemným roztečím. Kvalitu pájeného spoje u těchto součástí nelze potvrdit samotnou optickou kontrolou; Rentgen je jediná metoda ověření.

7. Bezriziková podpora vývoje:bezplatná kontrola DFM zachytí chyby návrhu ještě před výrobou a statistiky ukazují, že 83 % problémů s montáží pochází z nedostatků vyrobitelnosti ve fázi návrhu. Kvůli ochraně IP podepisujeme smlouvy o mlčenlivosti a používáme šifrovaný přenos dat, aby nedošlo k úniku vašich návrhových souborů nebo použití k jiným účelům. Pro získávání komponent máme přístup k více než 20 milionům skladovaných dílů a integrujeme se s hlavními distributory, jako jsou Mouser a DigiKey, takže malé množství prototypových komponent není problémem, pokud jde o minimální objednací množství nebo dodací lhůty.

Oblasti použití

Služba SMT a THT Assembly of Rapid Prototyping PCB Board společnosti Fanway je široce používána v následujících oblastech.

IoT zařízení a nositelná zařízení:malý tvarový faktor, vysoká hustota a nízká spotřeba energie vyžadují přesné umístění a rychlou iteraci během prototypování. Mezi typické produkty patří chytré senzory, pásma pro monitorování zdraví a bezdrátové komunikační moduly.

Řídicí moduly pro automobily:v elektronice vozidel vyžadují vysokou spolehlivost a odolnost vůči životnímu prostředí. Prototypy ECU, desky pro správu baterií BMS a moduly pro řízení karoserie vyžadují ve fázi prototypu nepostradatelné funkční ověření a testování spolehlivosti.

Lékařské diagnostické nástroje:zdravotnické prostředky vyžadují přísné regulační schválení; důkladná validace ve fázi prototypu je předpokladem pro následnou certifikaci FDA nebo CE. To zahrnuje základní desky monitorů, řídicí desky ultrazvuku a přenosná diagnostická zařízení.

Letecké testovací systémy:vysoké požadavky na spolehlivost znamenají, že každá konstrukční změna musí být fyzicky ověřena. Prototypové desky pro řídicí jednotky avioniky a systémy sběru dat z letových testů musí splňovat specifikace konformního povlaku vojenské třídy a specifikace konektorů THT pro lisované uložení.

Telekomunikační a síťová zařízení:Komplexní vysokorychlostní desky těží z prototypové montáže k ověření integrity signálu před výrobou. To zahrnuje základní desky směrovače, řídicí desky optických modulů a základní desky RF.

Testování a kontrola kvality

Testování SMT a THT montáže desky plošných spojů pro rychlé prototypování je kritickým krokem v elektronické výrobě. Fanway nabízí komplexní škálu testovacích služeb.

In Circuit Testing ověřuje elektrický výkon jednotlivých komponent a obvodů na sestavené desce, rychle detekuje zkraty, přerušení a odchylky parametrů komponent.

Funkční testování potvrzuje, že deska funguje tak, jak byla navržena, v reálných provozních podmínkách a simuluje scénáře skutečného použití.

Burn In Testing podrobuje desky prodlouženému provozu, aby bylo možné identifikovat poruchy v rané životnosti dříve, než se dostanou do provozu, a zajistí, že dodané desky nebudou během nepřetržitého provozu vykazovat skryté chyby.

Automatizovaná optická kontrola zjišťuje vady pájení, chyby umístění součástek a problémy s polaritou, přičemž zahrnuje komplexní kontrolu kvality vzhledu pájeného spoje.

X Ray Inspection poskytuje viditelnost skrytých spojů, jako jsou BGA a LGA, které nelze kontrolovat opticky, což potvrzuje integritu pájených spojů pro zařízení s kulovou mřížkou.

Společné otázky shromáždění a prevence

Špatná kvalita pájení včetně studených spojů, pájecích můstků a nedostatečné pájky.

Prevence:řízené profily přetavení a kontrola pájecí pasty SPI, kde se pro každou desku zaznamenává tloušťka a tvar pasty.

Chyby umístění součástí zahrnující nesprávnou orientaci nebo polohu.

Prevence:Kontrola AOI po umístění a ověření RTG pro BGA.

Nesoulad obalu, kdy obal součástky neodpovídá návrhu podložky PCB.

Prevence:Kontrola DFM před výrobou, kde náš technický tým kontroluje rozměry balení každé součásti.

Chyby souborů, jako jsou chybějící vrstvy Gerber nebo nesprávné vrtací soubory.

Prevence:inženýrské ověření všech příchozích souborů pro zajištění úplnosti vrstvy a správných souřadnic vrtání.

Jaký postup montáže je pro vás ten pravý?
