Flexibilní desky s obvodmi tištěné plochy (FPC PCB) jsou jádrem dnešního rychle se vyvíjejícího elektronického průmyslu. Jak se zařízení zmenšují, lehčí a silnější,FPC PCBTechnologie se ukázala jako kritické řešení pro dosažení kompaktních návrhů bez ohrožení výkonu. Tím, že se ponoříme hluboko do materiálových specifikací, parametrů výkonu a pokročilých výrobních technik, vám poskytneme jasné pochopení jejich výhod a pomůžeme vám činit informovaná rozhodnutí pro váš další projekt.

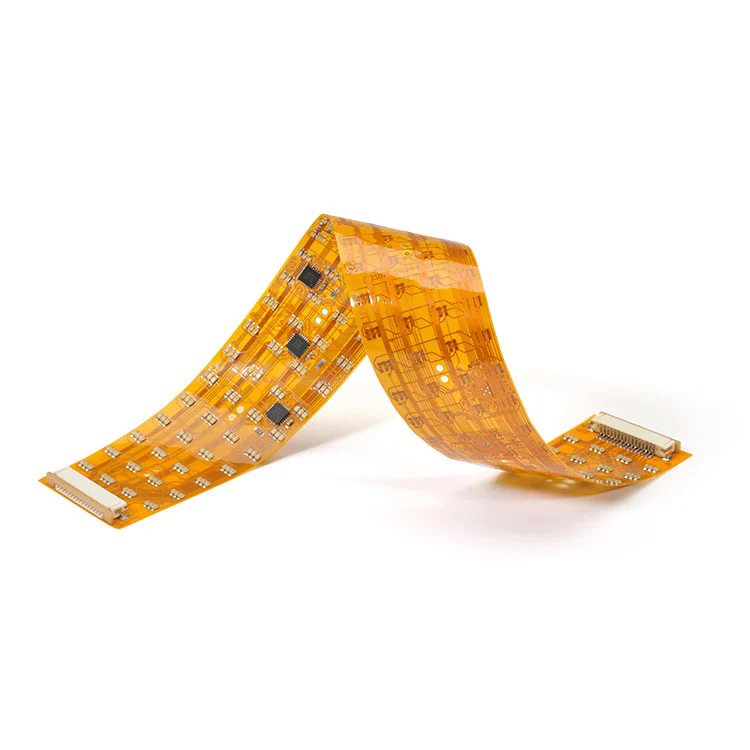

FPC PCB (flexibilní deska s potištěným obvodem) je vysoce přizpůsobivý elektronický propojení z tenkých, flexibilních materiálů. Na rozdíl od tradičních tuhých PCB mohou FPC ohýbat, skládat a kroutit, což výrobcům umožňuje navrhovat menší a lehčí zařízení, aniž by to ohrozilo elektrickým výkonem.
Struktura obvykle zahrnuje:
Základní materiál: Polyimid (PI) nebo polyester (PET) film pro flexibilitu.
Vodivá vrstva: měděná fólie pro efektivní přenos proudu.
Adhesivní vrstva: Zajišťuje silné vazby mezi mědi a substrátem.
Ochranné překrytí: Poskytuje izolaci a mechanickou ochranu.
FPC PCB funguje jako tradiční PCB, ale nabízí mechanickou flexibilitu. Když je integrován do zařízení, může připojit různé elektronické komponenty napříč dynamickými nebo omezenými prostory. Například v chytrých telefonech spojují PCB FPC základní desku k displeji pomocí závěsových mechanismů při zachování stabilního přenosu signálu.
FPC PCB Fanway jsou navrženy s přesností a spolehlivostí. Níže je přehled základních specifikací:
| Parametr | Specifikace | Popis |
|---|---|---|
| Základní materiál | Polyimid / PET | Zajišťuje trvanlivost a vysokou flexibilitu |
| Tloušťka mědi | 1oz / 2oz | Zpracovává různé aktuální kapacity |
| Počet vrstev | 1–6 vrstev | Podporuje jednoduché a složité návrhy obvodů |
| Povrchová úprava | Enig / OSP / hasl | Chrání měď a zlepšuje pájetelnost |
| Min. Šířka stopy | 0,05 mm | Umožňuje směrování obvodu s vysokou hustotou |
| Min. Velikost díry | 0,1 mm | Vhodné pro aplikace mikro-via |
| Provozní teplota. | -40 ° C až +150 ° C. | Spolehlivě provádí v extrémním prostředí |
| Poloměr ohybu | Až 1 mm | Ideální pro scénáře dynamického ohýbání |
| Kontrola impedance | ± 10% tolerance | Zajišťuje stabilní integritu signálu |
Díky těmto parametrům je PCB FPC ideální pro průmyslová odvětví vyžadující miniaturizaci, flexibilitu a trvanlivost.
Jedinečné výhody PCB FPC vedly k rozsáhlému adopci ve více odvětvích:
Smartphony a tablety: Kompaktní propojení mezi displeji, bateriemi a procesory.
Nositelná zařízení: Ultra tenké FPC poskytují bezproblémovou integraci pro hodinky, fitness sledovače a náhlavní soupravy VR.
Notebooky a herní konzole: Flexibilní obvody s vysokou hustotou zlepšují spolehlivost signálu v těsných přílohách.
ADAS & Infotainment: Flexibilní PCB zajišťují stabilní připojení v omezených prostorech palubní desky.
Systémy LED osvětlení: Vylepšená odolnost proti teplu podporuje vysoce výkonné automobilové osvětlení.
Správa baterií: PCB FPC vydrží vibrace a kolísání teploty v EV.
Diagnostická zobrazovací zařízení: Flexibilní návrhy podporují kompaktní lékařské skenery.
Nositelné zdravotní monitory: Lehké a biokompatibilní obvody umožňují návrhy přátelské k pacientům.
Chirurgické nástroje: Vysoce relikovatelnost FPCS Power Precision Instruments v minimálně invazivních operacích.
Robotika a automatizace: Dynamická ohybová schopnost umožňuje integraci v robotických zbraních.
Letecké nástroje: Odolnost proti extrémní teplotě zajišťuje dlouhodobou spolehlivost.
Řešení 5G a IoT: Vysokorychlostní přenos signálu podporuje sítě nové generace.
FPC PCB poskytují několik výhod, díky nimž jsou nepostradatelné v pokročilé elektronice:
Výměnou objemných kabelových svazků výrazně snižují celkovou velikost a hmotnost zařízení.
Ohýbají se, skládají a krouží bez ztráty výkonu, což umožňuje kompaktní rozložení ve složitých sestavách.
S méně propojovacími body a pájecími klouby FPC minimalizují rizika selhání a zlepšují dlouhověkost.
Navrženy tak, aby vydržely extrémní podmínky prostředí, jsou ideální pro automobilové, letecké a průmyslové aplikace.
Kontrolovaná impedance zajišťuje efektivní, stabilní a spolehlivý vysokofrekvenční výkon signálu.
Vytváření vysoce kvalitních PCB FPC zahrnuje špičkové technologie:
Laserové vrtání: Dosahuje velmi jemné mikrovias pro propojení s vysokou hustotou.
Automatická optická kontrola (AOI): Zajišťuje výrobu a konzistentní kvalitu bez vad.
Elektroplatingové procesy: zvyšuje adhezi mědi a trvanlivost.
Aplikace Coverlay & Overlay: Poskytuje další ochranu před mechanickým napětím.
Testování kontroly impedance: Zaručuje stabilní výkon signálu pro vysokorychlostní obvody.
Odpověď: Hlavní rozdíl spočívá v flexibilitě. Tuhé PCB jsou pevné a používány ve statických sestavách, zatímco FPC PCB se mohou ohýbat, skládat a kroužit bez poškození, což je způsobuje, že jsou vhodné pro dynamická nebo kompaktní prostředí, jako jsou chytré telefony, nositelné a automobilové dashboardy.
Odpověď: Vysoce kvalitní PCP FPC, jako jsou ty, které vyrábějí Fanway, jsou navrženy tak, aby odolaly extrémním podmínkám. S provozní teplotou se pohybují od -40 ° C do +150 ° C a zvýšenou odolností proti vibracím, mohou spolehlivě provádět více než 10 let v náročných aplikacích, jako je automobilová elektronika a letecký přístroj.
S desetiletími odborných znalostí o flexibilní výrobě obvodů,FanwayPoskytuje vysoce přesné, spolehlivé a přizpůsobitelné řešení FPC PCB. Naše pokročilá výrobní zařízení, přísná kontrola kvality a inovativní inženýrství nám umožňují dodávat produkty, které splňují vyvíjející se požadavky průmyslových odvětví po celém světě.
Ať už potřebujete jednovrstvý prototyp nebo vícevrstvé flexibilní řešení pro vysokofrekvenční aplikace, Fanway zajišťuje, že každá deska obvodů je optimalizována pro výkon, spolehlivost a nákladovou efektivitu.
Pokud chcete do svých produktů integrovat řešení FPC PCB,Kontaktujte násdnes diskutovat o vašich požadavcích na projekt. Náš inženýrský tým je připraven vám pomoci dosáhnout návrhů nové generace s špičkovou technologií.
