Fanway se specializuje na poskytování efektivních a spolehlivých end-to-end sestavovacích služeb PCB, přesně přizpůsobené vašim jedinečným požadavkům k urychlení úspěchu vašeho produktu.

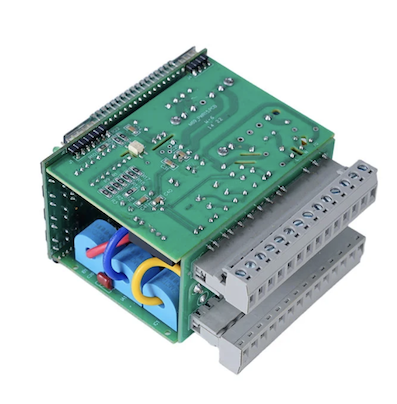

Sestavení desky plošných spojů s vysokou hustotou se službou BGA Package od Fanway je vhodné pro procesory AI, telekomunikační zařízení, lékařská zařízení a průmyslové ovládací prvky. Pouzdra BGA se skládají z křemíkové matrice pro zpracování, propojovací vrstvy spojující matrice se substrátem a pole pájecích kuliček na spodní straně, které se připojuje k PCB. Tato konstrukce poskytuje vysokou hustotu připojení, krátké signálové cesty pro lepší elektrický výkon, účinný přenos tepla na desku a funkci samozarovnání během pájení, která koriguje drobné odchylky umístění. Naše služba řídí celý pracovní postup od podpory rozvržení DPS přes montáž a výstupní kontrolu.
Pouzdra BGA se připojují k desce plošných spojů přes pole pájecích kuliček na spodní straně součástky. Během procesu přetavení se všechny kuličky pájky současně zahřejí na bod tání. Povrchové napětí roztavené pájky přitáhne součástku do přesného zarovnání s destičkami PCB a současně vytvoří elektrické, mechanické a tepelné spojení. Tento samovyrovnávací efekt kompenzuje drobné chyby umístění a je důvodem, proč sestavy BGA mohou dosahovat vysokých výnosů i přes malé velikosti rozteče.
Obal BGA je hlavní volbou pro špičkové čipy díky následujícím výhodám.
Vysoká hustota
Podporuje stovky nebo tisíce připojení na kompaktním půdorysu, což umožňuje komplexní návrhy.
Vynikající elektrický výkon
Pochází z krátkých propojovacích cest, které snižují indukčnost a odpor a účinně minimalizují zkreslení vysokofrekvenčního signálu pro RF a vysokorychlostní aplikace.
Lepší tepelný management
Dochází k němu proto, že kuličky pájky vedou teplo do PCB efektivněji než tradiční vývody.
Efekt samovyrovnání
Montáž plošných spojů plošných spojů plošných spojů BGA znamená, že během přetavení povrchové napětí roztavené pájky automaticky opravuje drobné odchylky v umístění, čímž se zvyšuje výtěžnost sestavy.
Montáž desky plošných spojů s vysokou hustotou s balíkem BGA je nejnáročnějším segmentem montáže SMT. Každý krok vyžaduje přesné ovládání pro dosažení spolehlivých spojů.
1. Návrh desky plošných spojů
Existují dvě možnosti. Podložky NSMD nemají na okrajích podložky pájecí masku, což poskytuje konzistentní rozměry a pevnější mechanické spoje. SMD plošky mají pájecí masku, která překrývá okraje plošky, koncentruje tepelné napětí a má za následek menší efektivní pájecí plochu. Pro vysokorychlostní digitální obvody se dává přednost NSMD. Když se rozteč BGA sníží na 0,5 mm nebo méně, je nutný via-in-pad, protože tradiční psí vějíř se nevejde. Rovinnost při plnění a pokovování je kritická. Nerovné povrchy vytvářejí během přetavování dutiny.
2. Návrh šablony
Vzor šablony určuje objem pájecí pasty. Pro BGA sestavy s jemnou roztečí jsou vyžadovány laserem řezané a elektrolyticky leštěné šablony s kompenzací velikosti apertury. U BGA s roztečí 0,4 mm je tloušťka šablony obvykle 0,1 mm. Velikost a tvar otvoru jsou upraveny tak, aby bylo dosaženo správného objemu pasty pro každou velikost kuličky BGA.
3. Umístění
Komponenty BGA se umísťují pomocí automatického zařízení typu pick-and-place s vyrovnáním vidění. Přesnost umístění +/- 0,03 mm zajišťuje, že se každá pájecí kulička vyrovná s odpovídající podložkou.
4. Přetavovací pájení
Profil přetavení je nejkritičtějším parametrem v sestavě BGA. Profil se skládá ze čtyř stupňů. Předehřívání využívá 1 až 3 °C za sekundu, čímž se snižuje teplotní rozdíl mezi BGA a PCB, aby se zabránilo deformaci. Namáčení udržuje při 150 až 200 °C po dobu 60 až 90 sekund, aktivuje tavidlo a odstraňuje oxidy. Reflow dosahuje maximální teploty 235 až 245 °C u bezolovnatého SAC305, s dobou nad likvidem 60 až 90 sekund. Chlazení využívá rychlost ochlazování 2 až 4 °C za sekundu, čímž se zjemňuje struktura zrna pro lepší únavovou životnost. Teploty pod minimem způsobují studené spoje. Teploty nad maximem poškozují vnitřní strukturu BGA komponenty.
Sestava plošných spojů s vysokou hustotou PCB se službou BGA Package od Fanway zahrnuje následující technické možnosti.
Rozsah velikostí BGA: Montáž BGA komponent od 1x1mm do 50x50mm, pokrývající mikro BGA pro přenosná zařízení a velkokapacitní FCBGA pro vysoce výkonné procesory.
Velikost hřiště: Minimální rozteč 0,4 mm s přesností umístění +/- 0,03 mm. Rozteče pod 0,4 mm se vyhodnocují případ od případu.
Počet vrstev desky: Montážní podpora pro desky od 1 do 108 vrstev, pokrývající jednoduché oboustranné desky přes složité backplany s vysokým počtem vrstev.
Tloušťka desky: Podporuje tloušťku desky od 0,2 mm do 10,0 mm, pokrývá ohebné obvody prostřednictvím pevných zadních desek.
Podpora pasivních komponent: Sestavuje pasivní součástky až po 01005 a 0201 spolu s BGA balíčky na stejné desce.
Pájecí kuličky: Podporuje olovnaté i bezolovnaté pájecí slitiny.
certifikace: ISO9001, ISO14001, ISO13485, RoHS, IPC.
Montáž BGA PCB je nezbytná pro aplikace vyžadující vysokou hustotu I/O, integritu signálu a tepelný výkon. Těmto klíčovým sektorům slouží sestava plošných spojů s vysokou hustotou PCB s paketem BGA.
AI a vysoce výkonné výpočty: GPU, akcelerátory AI a serverové procesory používají velké balíčky FCBGA s tisíci připojeními.
Telekomunikace: Čipy v základním pásmu 5G, síťové procesory a přepínací ASIC vyžadují pro vysokorychlostní přenos dat BGA s jemným tónem.
Lékařské přístroje: Diagnostická zobrazovací zařízení, pacientské monitory a přenosné lékařské přístroje používají BGA pro kompaktní a spolehlivou elektroniku.
Průmyslová kontrola: PLC, motorové pohony a automatizační řídicí systémy používají BGA pro zpracování a komunikační funkce.
spotřební elektronika: Smartphony, tablety a nositelná zařízení používají micro BGA pro designy s omezeným prostorem.
Zařízení pro přesné umístění
Přesnost umístění +/- 0,03 mm podporuje BGA s jemným roztečím až do 0,4 mm.
Řízené profilování přeformátování
Vícezónové přetavovací pece umožňují přesné tepelné profily pro různé typy pouzder BGA a pájecí slitiny.
Rentgenová kontrola
2D a 3D rentgenové systémy ověřují kvalitu spoje pro každé BGA na každé desce.
Přepracování a přebalování BGA
Vyhrazené přepracovací stanice s řízenými tepelnými profily provádějí odstraňování BGA, čištění podložek, přebalování a výměnu podle standardů IPC-7711/7721.
Podpora designu
Konzultace rozvržení desky plošných spojů pro optimalizaci směrování BGA, včetně doporučení návrhu podložky a strategií přes-in-pad.
Kompletní servis
Od optimalizace rozvržení desek plošných spojů přes získávání součástek, montáž, kontrolu a přepracování, to vše prostřednictvím jediného kontaktního místa.
Certifikace
ISO9001, ISO14001, ISO13485, RoHS, IPC, s montážními procesy v souladu s normami IPC-A-610 a IPC-7095.
Fanway poskytuje přizpůsobenou sestavu desek plošných spojů s vysokou hustotou se službami BGA Package přizpůsobených konkrétním požadavkům na design a výrobu.
Podpora designuNáš inženýrský tým s vámi spolupracuje během fáze rozvržení desky plošných spojů na optimalizaci návrhu podložky prostřednictvím umístění a směrování vějíře pro balíčky BGA, čímž se sníží riziko problémů s montáží před zahájením výroby.
Sourcing komponentZajišťujeme nákup komponent BGA prostřednictvím autorizovaných dodavatelských řetězců, čímž zajišťujeme pravost a sledovatelnost. Pro komponenty s dlouhými dodacími lhůtami nebo stavem na konci životnosti poskytujeme alternativní doporučení.
Možnosti montážeSlužby zahrnují shromáždění prototypu, objemovou výrobu, přepracování, reballing a nahrazení komponenty. Přizpůsobíme se vaší fázi projektu a požadavkům harmonogramu.
Přizpůsobené testováníTestovací protokoly jsou definovány pro každý projekt, nejsou aplikovány jednotně. Inspekci a testování přizpůsobujeme konkrétnímu typu pouzdra BGA, složitosti desky a požadavkům aplikace.
Balení a dodáníDesky jsou vyčištěny, potaženy, pokud je to specifikováno, zabaleny podle norem ESD a odeslány s úplnou dokumentací o sledovatelnosti na vámi určené místo.
Otázka: Jakou minimální výšku BGA může Fanway sestavit?
A: Fanway standardně podporuje sestavu BGA až do rozteče 0,4 mm. Rozteče pod 0,4 mm se vyhodnocují případ od případu.
Otázka: Poskytuje Fanway konstrukční podporu pro sestavu BGA?
A: Ano. Společnost Fanway poskytuje konzultaci rozvržení desky plošných spojů pro optimalizaci směrování BGA, včetně doporučení pro návrh podložky, plnění přes podložku a strategie rozvětvení.
Otázka: Jaká je typická doba obratu pro montáž BGA?
Odpověď: Prototypové sestavy BGA se obvykle expedují do 5 až 7 pracovních dnů. Objemové objednávky jsou plánovány na základě dostupnosti komponent a složitosti desky. K dispozici jsou zrychlené služby.
Otázka: Může Fanway přepracovat BGA, které selhalo?
A: Ano. Fanway poskytuje odstranění BGA, čištění podložek, přebalování a výměnu pomocí vyhrazených přepracovacích stanic s řízenými tepelnými profily. Přepracování se provádí podle norem IPC-7711/7721.
Otázka: Jaké typy balíčků BGA Fanway podporuje?
Odpověď: Fanway podporuje balíčky PBGA, CBGA, FCBGA, Micro BGA a LGA a také µBGA, CTBGA, CABGA, CVBGA a VFBGA.
