Proč je profesionální sestava PCB kritická pro úspěch v výrobě elektroniky?

Hlavní titulky nejlepších zpráv: Trendy v sestavě PCB

Zůstat informován o nejnovějších trendechSestava PCBmůže pomoci výrobcům přizpůsobit se a inovovat. Zde jsou některé z nejnavštěvovanějších - pro novinky, které odrážejí současné požadavky průmyslu:

Tyto titulky zdůrazňují zaměření tohoto odvětví na přesnost, efektivitu, udržitelnost a přizpůsobivost vznikajícím technologiím, což ukazuje, že profesionální sestavení PCB je o mnohem více než jen sestavení komponent.

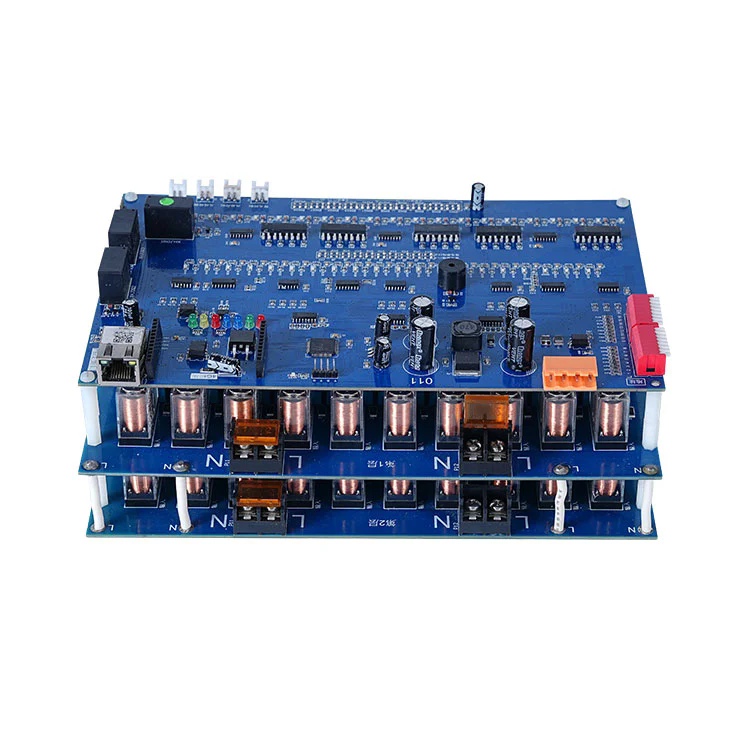

Co je sestava PCB?

Sestava PCB, často zkrácená jako PCBA, je procesem montáže elektronických komponent na desce tištěných obvodů, aby se vytvořilo funkční elektronické zařízení. Samotná deska PCB je plochá deska vyrobená z ne -vodivého materiálu, jako je skleněné vlákno, s vodivými cestami (stopy) vyrytými na jeho povrch. Tyto stopy spojují různé komponenty, což umožňuje proudění elektrického proudu a umožnění zařízení provádět zamýšlené funkce.

Proces sestavy PCB se řídí výrobou holé PCB (známé jako výroba PCB) a zahrnuje několik klíčových kroků. Patří mezi ně aplikace pájky, umístění komponent, pájení (buď pomocí pájení vln nebo pájení), kontrola a testování. Každý krok vyžaduje přesnost a pozornost k detailům, aby se zajistilo, že komponenty jsou správně umístěny, bezpečně připojeny a fungují tak, jak je zamýšleno.

Profesionální sestavovací služby PCB využívají pokročilé vybavení, jako jsou automatizované stroje na výběr - a - umístění, pájecí tiskárny a systémy automatizované optické inspekce (AOI), aby bylo dosaženo vysoké úrovně přesnosti a konzistence. To je obzvláště důležité, protože elektronická zařízení jsou stále složitější, s menšími komponenty a vyššími hustotami složek.

Proč záleží na sestavení PCB

Zajištění přesnosti a přesnosti
Moderní elektronická zařízení často mají malé komponenty, jako je povrchová - montážní technologie (SMT) díly s velikostí měřenými v milimetrech nebo dokonce mikrometrech. Manuální sestavení těchto komponent není jen čas - náročné, ale také náchylné k chybám, jako je nesprávné umístění nebo poškození komponent. Profesionální sestava PCB používá automatizované vybavení, které může umístit komponenty s vysokou přesností, což zajišťuje, že každá část je umístěna přesně tam, kde musí být. Tato přesnost je rozhodující pro udržení integrity elektrických připojení a zajištění správného fungování zařízení.
Standardy na splnění kvality a spolehlivosti
Elektronická zařízení se používají v široké škále aplikací, od spotřební elektroniky po lékařské vybavení a letecké systémy. V mnoha z těchto aplikací je spolehlivost prvořadá. Špatně sestavená PCB může vést k selhání zařízení, což může mít vážné důsledky, jako jsou finanční ztráty, poškození pověsti nebo dokonce bezpečnostní rizika. Profesionální poskytovatelé sestavy PCB dodržují přísné standardy kontroly kvality, jako je ISO 9001, IPC - A - 610 (průmyslový standard pro přijatelnost sestavení PCB) a ISO 13485 (pro výrobu zdravotnických prostředků). Tyto standardy zajišťují, že proces montáže je konzistentní a konečný produkt splňuje přísné požadavky na kvalitu a spolehlivost.
Optimalizace nákladů a efektivity
Zatímco někteří výrobci mohou zvážit - montáž House PCB, aby ušetřili náklady, profesionální služby často nabízejí lepší náklady - z dlouhodobého hlediska. Profesionální sestavovatelé mají odborné znalosti, vybavení a úspory z rozsahu, aby zefektivnily proces montáže, snižovaly odpad a minimalizovaly riziko chyb, které mohou vést k nákladnému přepracování. Kromě toho mohou získat komponenty za konkurenceschopné ceny díky zavedeným vztahů s dodavateli. To umožňuje výrobcům soustředit se na jejich základní kompetence, jako je design produktu a marketing, přičemž komplexní a specializovaný úkol sestavení PCB na odborníky.
Přizpůsobení se technologickému pokroku

Elektronický průmysl se neustále vyvíjí a pravidelně se objevují nové technologie a typy komponent. Profesionální poskytovatelé sestavení PCB investují do výzkumu a vývoje, aby zůstali - do - datum s těmito pokroky. Mají znalosti a vybavení pro zpracování nových technologií, jako je 3D balení IC, flexibilní PCB a vysokofrekvenční komponenty, které vyžadují specializované techniky montáže. Spolupracujícími partnerstvími s profesionálním assemblerem mohou výrobci zajistit, aby jejich výrobky byly postaveny pomocí nejnovějších metod montáže, což je udržuje konkurenceschopné na trhu.

Jak funguje profesionální sestava PCB

Aplikace pájky

Prvním krokem v sestavě PCB je nanesení pájkové pasty na PCB. Pájná pasta je směs malých pájecích částic a toku, což pomáhá čistit kovové povrchy a podporovat pájení. Pasta se aplikuje pomocí šablony, která odpovídá konstrukci PCB a zajišťuje, že je uložena pouze na podložkách, kde budou umístěny komponenty. Automatizované pájecí pasta používají přesný tlak a rychlost k zajištění rovnoměrného použití pasty, což je rozhodující pro zajištění dobrých pájených kloubů.
Umístění komponenty
Po nanesení pájecí pasty jsou komponenty umístěny na PCB. To se obvykle provádí pomocí automatizovaných strojů na výběr - a -, které zvládnou širokou škálu velikostí a typů komponent, od velkých do - komponent díry po malé díly SMT. Stroje používají systémy zraku k identifikaci komponent a zajištění, že jsou umístěny ve správné poloze s vysokou přesností. Pro vysokoškolskou výrobu lze v linii použít více strojů ke zvýšení propustnosti.
Pájení
Jakmile jsou komponenty umístěny, PCB je pájena tak, aby zajistila komponenty na místě. V sestavě PCB se používají dva hlavní typy pájení: pájení a pájení vln. Pájení reflow se běžně používá pro komponenty SMT. PCB se prochází reflowovou pecí, kde se teplota postupně zvyšuje, aby roztavila pájecí pastu, která se poté ztuhne, když se PCB ochladí a vytváří silné pájecí klouby. Pájení vln se obvykle používá pro komponenty otvorů. PCB se předává nad vlnou roztavené pájky, která vyplňuje otvory a vytváří pájecí klouby na spodní straně desky.
Inspekce a testování

Po pájení je PCB zkontrolována, aby se zajistilo, že komponenty jsou správně umístěny a pájené klouby mají vysokou kvalitu. Systémy automatizované optické inspekce (AOI) používají software pro zpracování fotoaparátů a zpracování obrázků k detekci defektů, jako jsou chybějící komponenty, nesprávné umístění a pájkové mosty. Pro složitější PCB lze inspekci X - paprsky použít ke kontrole pájecích kloubů pod součástmi, které nejsou viditelné pouhým okem, jako jsou pole kuličky (BGA).

Testování je také kritickou součástí procesu. Funkční testování zahrnuje zapnutí PCB, aby se zajistilo, že vykonává zamýšlené funkce. In - testování obvodů (IKT) kontroluje elektrické vlastnosti jednotlivých komponent a spojení, což pomáhá identifikovat poruchy, jako jsou zkratky nebo otevřené obvody.

Naše specifikace sestavy PCB

Nabízíme komplexní škálu sestavovacích služeb PCB, které uspokojí rozmanité potřeby našich zákazníků. Zde jsou klíčové specifikace našich profesionálních řešení sestavy PCB:

Parametr	Standardní sestava SMT	Smíšená technologická sestava (SMT + až - díra)	Vysoká - přesná sestava
Rozsah velikosti komponenty	01005 (0,4 mm x 0,2 mm) až 50 mm x 50 mm	01005 až velké skrz - komponenty díry (až 100 mm na délku)	008004 (0,2 mm x 0,1 mm) až 30 mm x 30 mm
Rozsah velikosti PCB	50 mm x 50 mm až 500 mm x 500 mm	50 mm x 50 mm až 600 mm x 600 mm	30 mm x 30 mm až 400 mm x 400 mm
Maximální hustota komponenty	2000 komponent na metr čtvereční	1500 komponent na metr čtvereční	3000 komponent na metr čtvereční
Pájecí technologie	Reflow pájení (8 - zóna trouby)	Refrow pájení + pájení vln	Pokročilé reflow pájení s atmosférou dusíku
Inspekční metody	Aoi, ruční vizuální kontrola	AOI, X - Inspekce paprsků (pro BGA), manuální kontrola	AOI, 3D AOI, X - Inspekce paprsků, automatizovaná kontrola konformního povlaku
Čas obratu	Standard: 5 - 7 dní; Express: 2 - 3 dny	Standard: 7 - 10 dní; Express: 3 - 5 dní	Standard: 10 - 14 dní; Express: 5 - 7 dní
Certifikace	ISO 9001, IPC - A - 610 třída 2	ISO 9001, IPC - A - 610 třídy 2 a 3, ISO 13485 (volitelné)	ISO 9001, IPC - A - 610 třídy 3, AS9100 (pro letecký průmysl)
Maximální objem výroby	100 000+ jednotek za měsíc	50 000+ jednotek za měsíc	30 000+ jednotek za měsíc

Všechny naše sestavovací procesy PCB podléhají přísné kontrole kvality a používáme pouze materiály a komponenty s vysokou kvalitou, abychom zajistili spolehlivost a výkon konečného produktu. Nabízíme také řešení na vlastní montáž pro splnění konkrétních požadavků zákazníka.

FAQ: Běžné otázky týkající se sestavy PCB

Otázka: Jaký je rozdíl mezi výrobou PCB a sestavou PCB?
Odpověď: Výroba PCB je proces výroby desky holé potištěné obvody, který zahrnuje vytvoření substrátu, leptání vodivých stop, vrtání otvorů a aplikaci povrchových úprav. Na druhé straně sestavení PCB je proces montáže elektronických komponent na vyrobené PCB za účelem vytvoření funkčního obvodu. Stručně řečeno, výroba produkuje „prázdnou“ desku, zatímco montáž přidává komponenty, aby fungovala.
Otázka: Jak si mohu vybrat správného poskytovatele sestavovacích služeb PCB?

Odpověď: Při výběru poskytovatele sestavovacích služeb PCB zvažte následující faktory: jejich zkušenosti a odborné znalosti při zpracování vašeho konkrétního typu PCB a komponent; jejich procesy a certifikace kontroly kvality (jako je IPC - A - 610); jejich výrobní kapacita a čas obratu na splnění vašich termínů; jejich schopnost zdroje komponent za konkurenceschopné ceny a zajistit jejich kvalitu; a jejich zákaznická podpora a komunikace, včetně pravidelných aktualizací procesu montáže. Je také dobré požádat o vzorky své práce na z první ruky.

Profesionální sestava PCB je základním kamenem úspěšné výroby elektroniky a zajišťuje, aby vaše výrobky byly na trhu spolehlivé, efektivní a konkurenceschopné. NaShenzhen Fanway Technology Co., Ltd.Specializujeme se na poskytování vysoce kvalitních služeb sestavování PCB přizpůsobené tak, aby vyhovovaly jedinečným potřebám našich zákazníků. Se státem - OF - The - Art Equipment, týmem zkušených odborníků a závazkem ke kvalitě jsme se věnováni dosažení výjimečných výsledků.

Kontaktujte násDnes se dozvíte více o našich sestavovacích službách PCB a o tom, jak můžeme pomoci oživit vaše elektronické produkty.
