Základní deska OEM Charging Pile PCBA

Výrobní proces OEM Charging Pile základní desky PCBA

Substráty využívají FR-4 nebo vysokofrekvenční materiály (jako Rogers 4350B).

Pro zajištění spolehlivosti kontaktu je použito pozlacení nebo povrchová úprava OSP.

Klíčové komponenty, jako jsou moduly DC-DC, procházejí 100% testy stárnutí.

Charging Pile PCBA základní desky jsou rozděleny do dvou typů podle režimu nabíjení:

Střídavé nabíjecí hromady a stejnosměrné nabíječky.

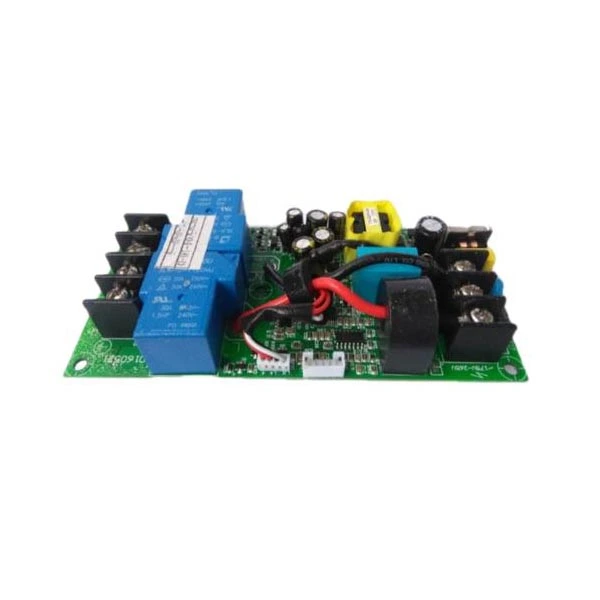

Obvodová deska střídavého nabíjení:Tato deska převádí střídavý proud sítě na stejnosměrný proud prostřednictvím palubní nabíječky vozidla (OBC). Mezi jeho základní funkce patří:

Ovládání terminálu CP:Komunikuje s BMS vozidla pomocí signálů PWM pro sledování stavu nabíjení (např. vložení pistole, příprava nabíjení, zahájení nabíjení). Pracovní napětí je 12V/9V/6V s frekvencí 1kHz.

Detekce terminálu CC:Potvrzuje stav připojení nabíjecí pistole prostřednictvím změn odporu a určuje výstupní proudovou kapacitu (např. odpor 1,5 kΩ odpovídá proudu 8A).

Typické parametry:Vstup 220V AC, výstupní výkon 7kW/11kW, krytí IP54.

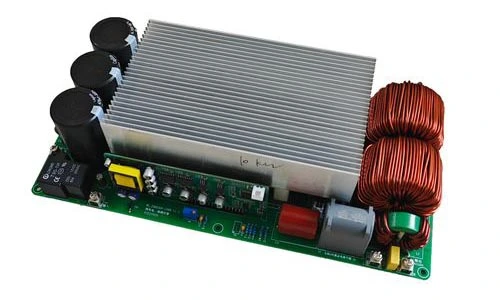

Obvodová deska stejnosměrného nabíjení:Tato deska přímo vydává vysokonapěťové stejnosměrné napájení. Mezi jeho základní moduly patří:

AC/DC usměrňovací a PFC modul:Převádí třífázové 380V AC na vysokonapěťové DC (750-850V) pomocí aktivní technologie Power Factor Correction (PFC) s účinností přesahující 97 %.

DC/DC konverzní modul:Upravuje napětí na požadovaný rozsah baterie (např. 200-920 V) prostřednictvím rezonanční topologie LLC a podporuje dynamické řízení proudu (až několik stovek ampérů).

Typické parametry:Vstup 380V AC, výstupní výkon 30-120kW, integrovaný hlavní řídicí čip STM32F207ZET, podporuje komunikaci CAN/RS-485.
