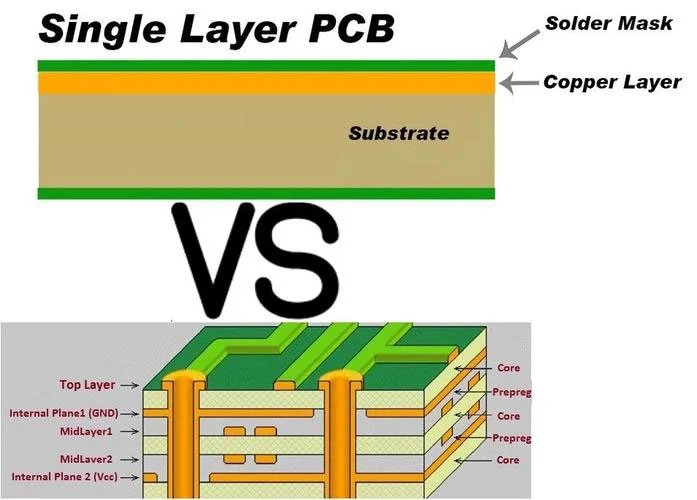

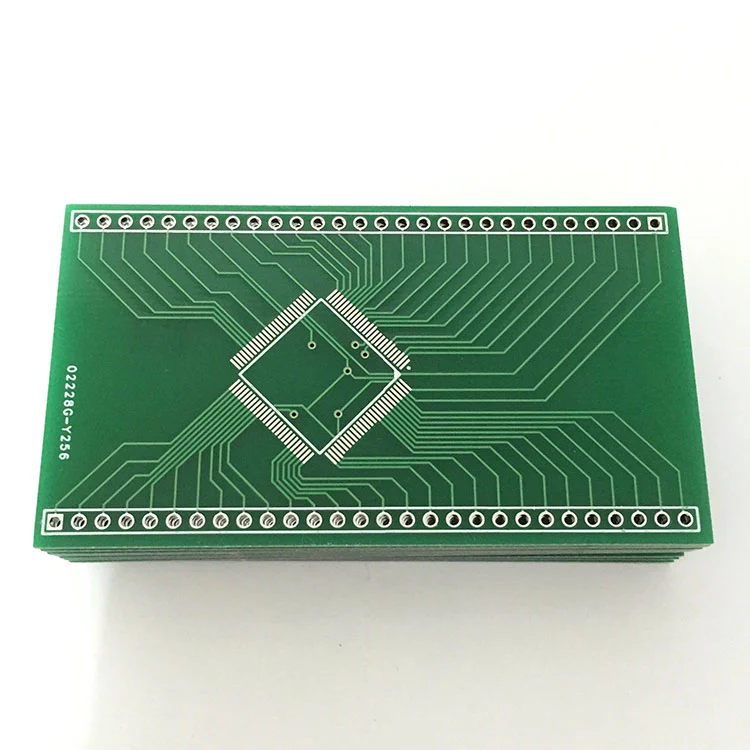

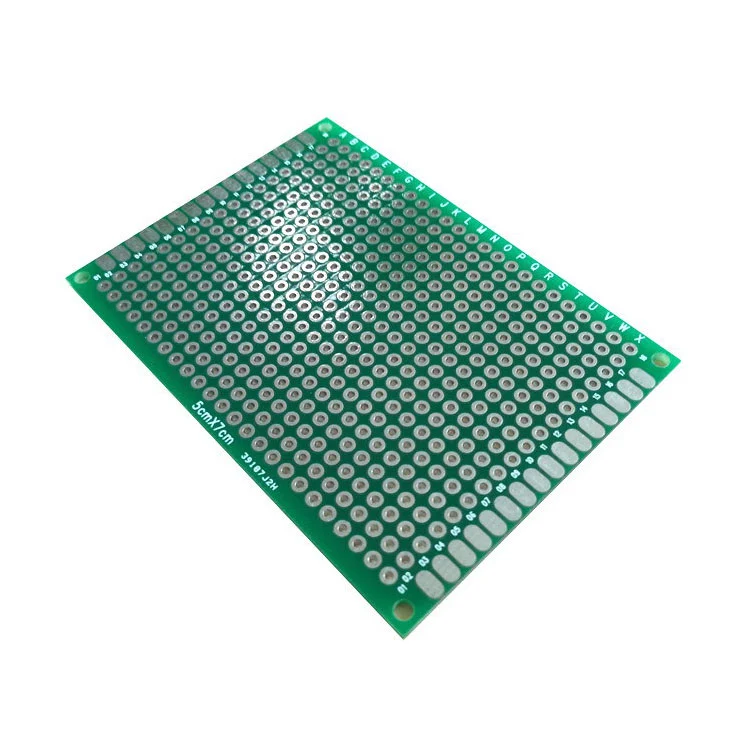

PCB s jednou vrstvou, známá také jako jednostranná deska s obvodem, je nejjednodušší formou návrhu PCB. Skládá se z jediné vodivé vrstvy mědi laminované na nevodivém substrátu (jako je FR-4), přičemž komponenty jsou namontovány na jedné straně a stopy směřovaly na opačné straně. Nejlepší řešení pro nízko komplexní obvody se široce používá v spotřební elektronice, napájecích zdrojích a průmyslových ovládacích prvcích díky svému dostupnému a rychlému výrobnímu procesu.
PCB s jednou vrstvou s nižšími náklady na materiál a výrobu ve srovnání s vícevrstvými vzory.
Jednoduchý proces zkracuje dodací lhůtu, protože není nutná žádná laminace a prostřednictvím vrtání.
Minimální riziko nesprávně vyrovnání vrstvy.
24/7 online odborníci vždy připraveni vám pomoci.
| Parametr | Typický rozsah |
| Tloušťka desky | 0,4 mm až 3,2 mm |
| Tloušťka mědi | 1/2 oz až 3 oz |
| Minimální šířka stopy | 0,2 mm (8 mil) |
| Minimální vrtaná díra | 0,3 mm (12 mil) |
| Povrchová úprava | Hasl, OSP, Enight |
| Provozní teplota | -50 ° C až +105 ° C (závislý na materiálu) |
| Výhody | Omezení |
| ✔ Ultra nízké náklady | ❌ Žádná vícevrstvá nebo podpora |
| ✔ Snadno opravujte/upravujte | ❌ Omezená hustota směrování |
| ✔ Rychlý čas obratu | ❌ Nevhodné pro vysokofrekvenční návrhy (> 100 MHz) |
| ✔ Lehký a kompaktní | ❌ Nižší tepelný výkon |
Příprava materiálu:Jednorázový laminát s měděným oblečením.
Lept:Odstraňte nežádoucí měď a vytvořte stopy.
Vrtání:Vytvořte otvory pro komponenty přes otvory.
Pájná maska a Silkscreen:Naneste ochranný povlak a značení.
Povrchová úprava:Možnosti zahrnují HASL (Hot Air Leveling) nebo OSP.
Spotřebitelská elektronika:Kalkulačky, LED osvětlení, hračky.
Power Systems:Převodníky AC/DC, relé.
Průmyslové ovládací prvky:Senzory, motorové ovladače.
