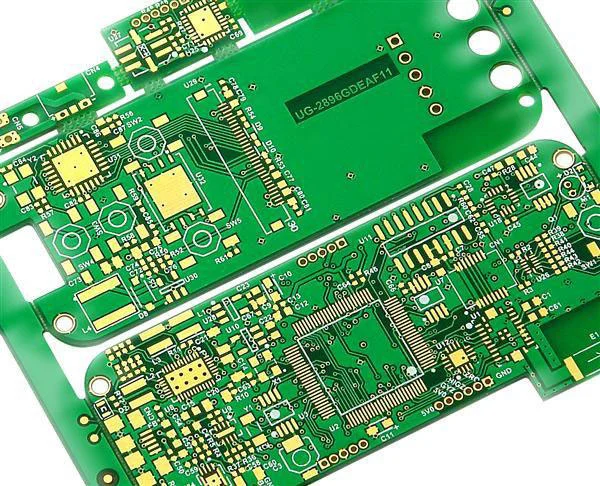

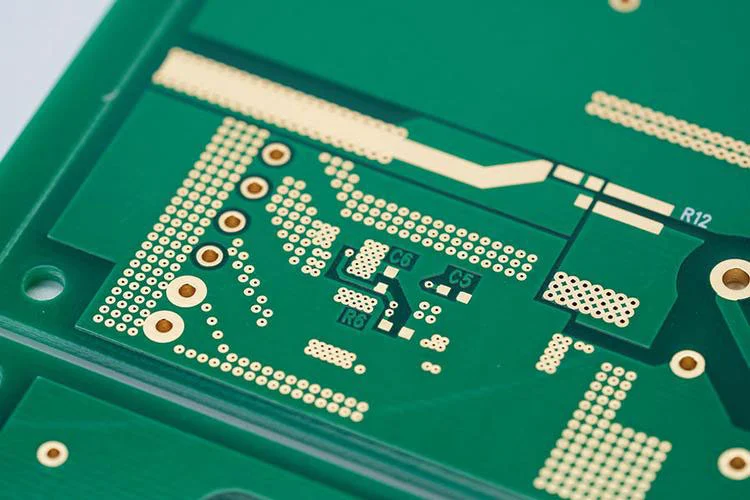

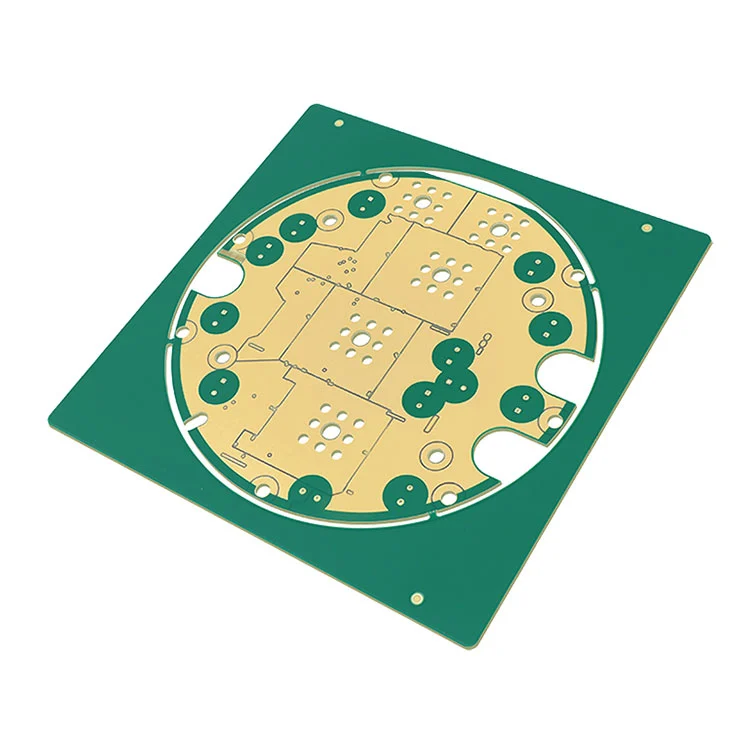

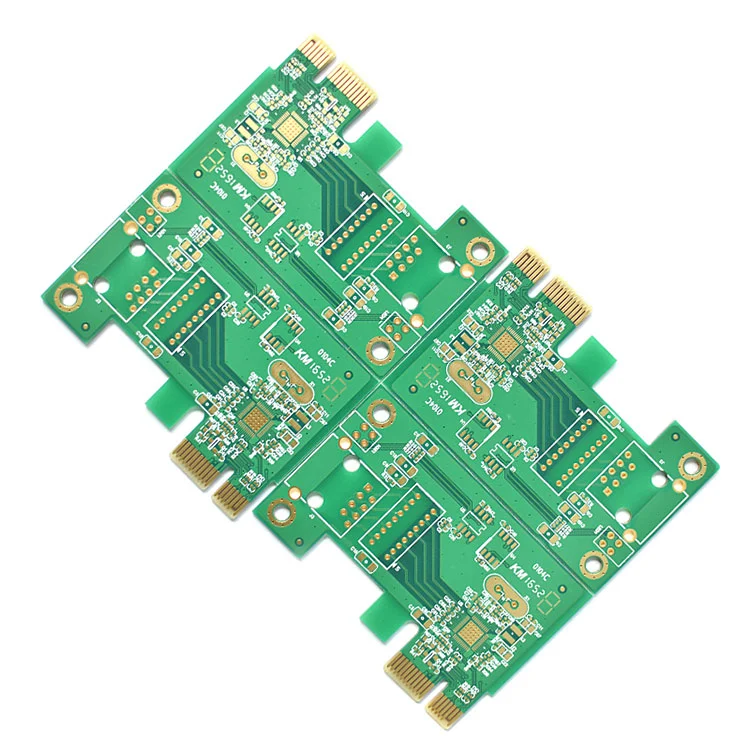

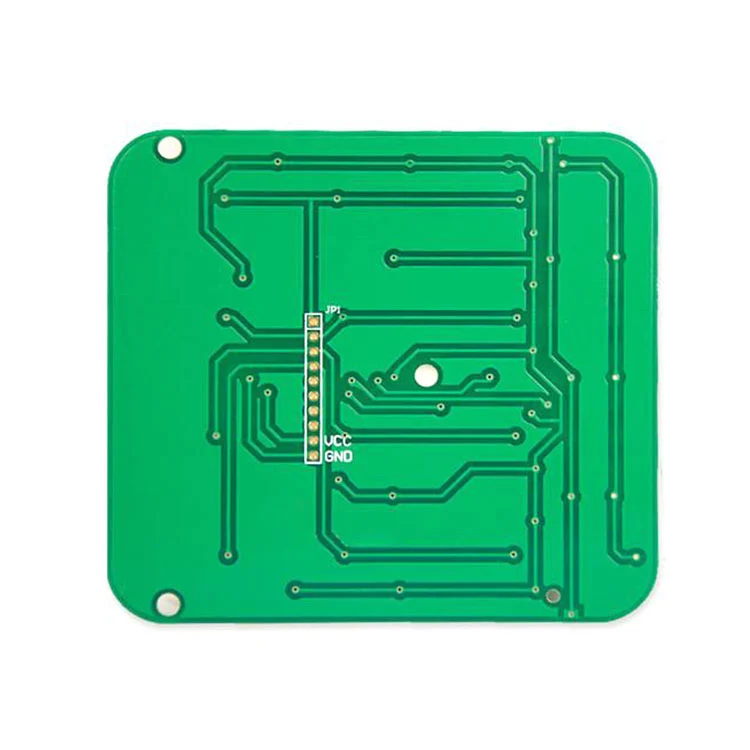

Dvojitá vrstva PCB

Jste vítáni, abyste přišli do továrny Fanway, abyste si koupili nejnovější prodej, nízkou cenu a vysoce kvalitní PCB s dvojitou vrstvou. Těšíme se na spolupráci s vámi.
Dvojitá vrstva PCB (oboustranná PCB) integruje dvě vodivé měděné vrstvy na substrátu (FR-4), propojeno přes otvory (PTH) nebo Vias. Jako profesionální dodavatel PCB v Číně nabízí Fanway levné a rychlé otočení PCB s dvojitou vrstvou.

Double Layer Pcb


Proč Fanwayovy dvojité vrstvy PCB?

Přesná výroba

Precision Manufacturing

Podpora laserového vrtání, mikro Via a HDI.

Přísné testování

Rigorous Testing

100% elektrické testování a inspekce AOI.

Certifikovaná kvalita

Certified Quality

V souladu s třídou IPC-A-600 2/3, UL 94V-0.

Rychlé dodání

Fast Delivery

Prototypy končí za 24 hodin, hromadné objednávky skončí za 5 dní.


Výhody PCB s dvojitou vrstvou ve Fanway

Účinnost prostoru:Oboustranné směrování pro kompaktní rozvržení.

Snížení EMI:Optimalizace pozemní roviny.

Efektivita nákladů:Nejlepší volba pro prototypy a produkci středního komplexu.

Mechanická síla:Posílení pomocí pokovování odolává vibracím.


Konfigurace vrstvy dvojité vrstvy PCB ve fanway

Dvojité měděné vrstvy:Podporujte komponenty a stopy na obou stranách.

Substrát:FR-4, hliník na volitelné.

Připojení mezi vrstvami:Skrz otvor, slepé nebo pohřbené průchody.

Ochrana:Dvojitá boční pájecí maska ​​a silkscreen.

Konstrukční schopnosti:Podpořte SMT a skrz komponenty díry.

Směrování křížové vrstvy Snižte velikost desky a zvyšují čistotu signálu.


Výrobní proces dvojité vrstvy PCB

Příprava laminátu (oboustranná CCL).

Drilling & Via Metallization (PTH).

Fotolitografie a leptání mědi.

Pájecí maska/silkscreen tisk s dvojitou stranou.

Povrchová úprava (Enig, Hasl nebo Ponoření stříbro).

Technické specifikace

Tloušťka:0,8–3,0 mm (standard 1,6 mm).

Hmotnost mědi:1–3 oz.

Trace/Space:0,15 mm (6 mil).

Důl přes průměr:0,3 mm (12 mil).

Dielektrická síla:20 kV/mm (FR-4).

Double Layer Pcb
