Fanway se specializuje na poskytování efektivních a spolehlivých end-to-end sestavovacích služeb PCB, přesně přizpůsobené vašim jedinečným požadavkům k urychlení úspěchu vašeho produktu.
SMT šablona, známá také jako šablona PCB, je důležitým nástrojem ve výrobním procesu SMT. Jeho základní funkcí je zajistit vysoce kvalitní pájení elektronických komponent přes přesný pájecí pasta. Ať už pro hromadnou výrobu nebo vysoce přesnou sestavu, SMT Stencil vždy hrála důležitou roli při zlepšování efektivity výroby, snižování nákladů a zajištění kvality produktu. Fanway se specializují na laserově řezané šablony pro sestavení PCB a nabízejí bezkonkurenční přesnost, rychlý obrat a globální podporu. My inženýry Precision SMT šablony určené k optimalizaci vašich procesů technologie povrchové montáže (SMT). Jako důvěryhodný partner pro výrobce PCBA po celém světě zajišťují naše laserově řezané šablony konzistentní depozici pájky, snížené vady a zvýšenou efektivitu výroby.

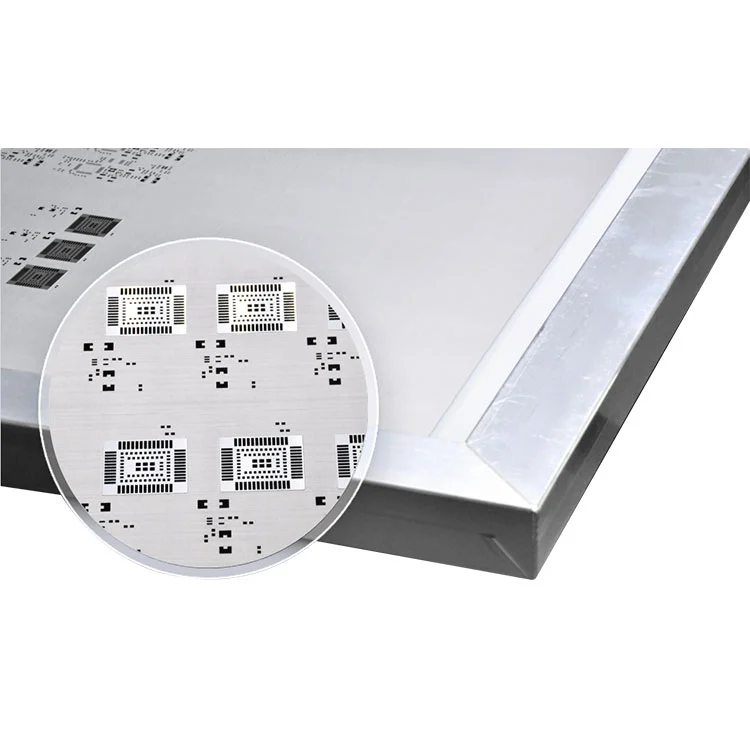

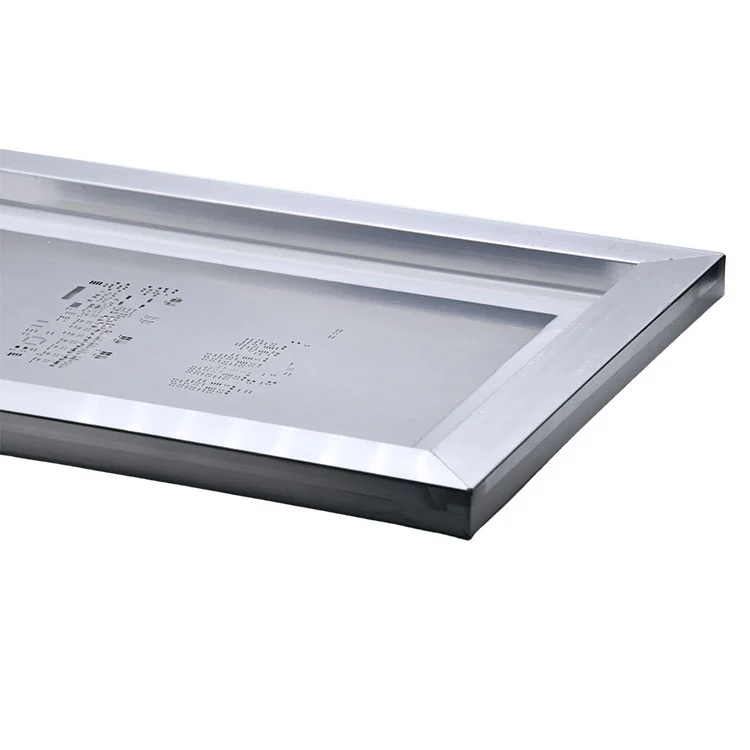

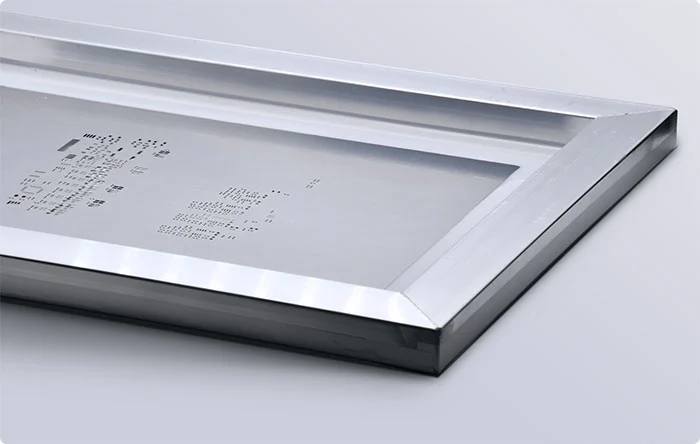

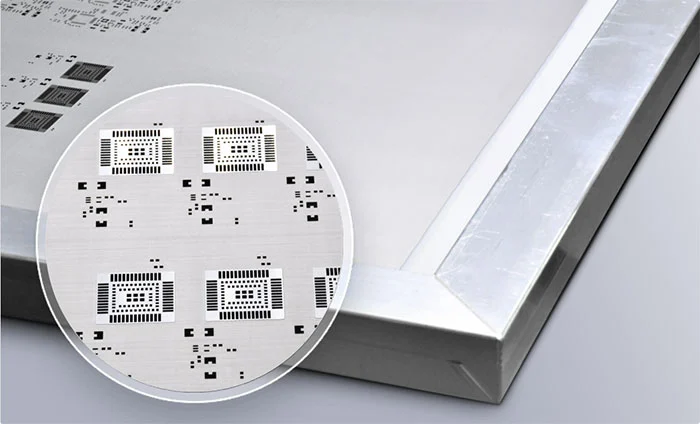

Tato šablona je trvale upevněna v tuhém rámu s pomocí ohraničení sítě. Tato ohraničení síťoviny umožňuje, aby se šablona pevně natahovala a zajistila plochý a stabilní povrch. Toto těsné protahování dosahuje vysoce přesného tisku. Ve srovnání s bezohlednými šablony SMT je pohodlnější, protože není třeba protahovat šablonu sám a je vhodnější pro běhy s vysokým objemem.

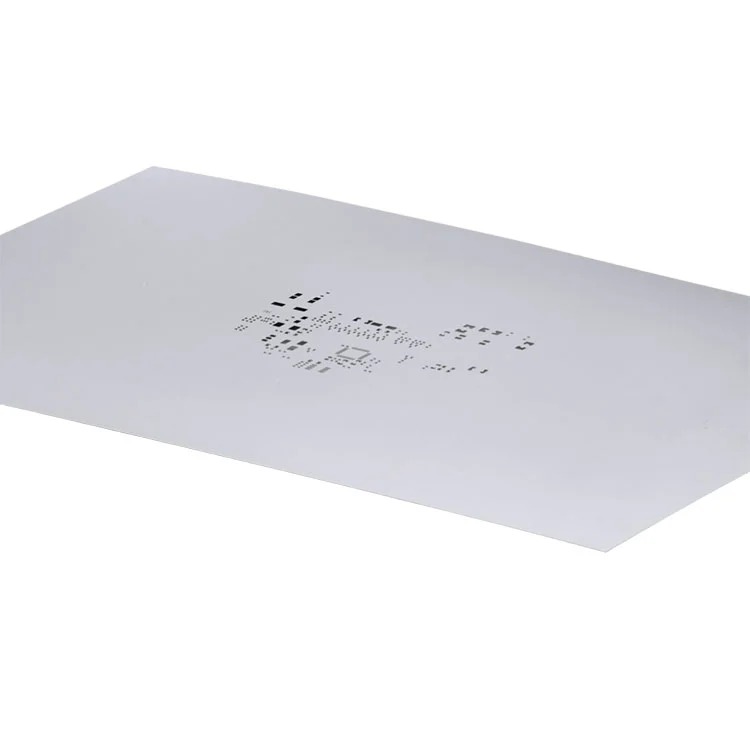

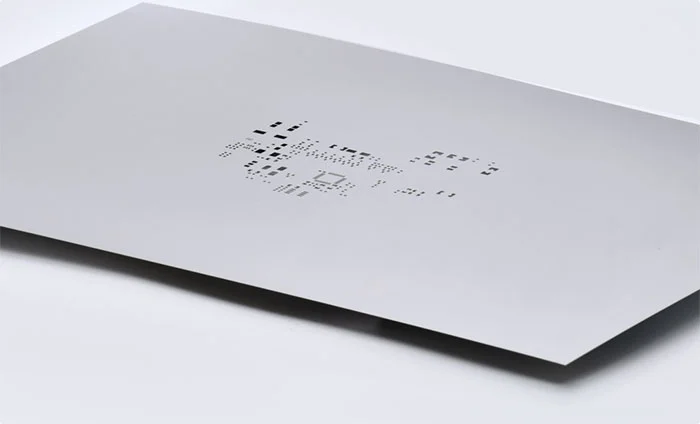

Bezrámové šablony SMT, známé také jako fólie, jsou 100% laserově řezané listy. Můžete je použít s opakovaně použitelnými rámy. Ve srovnání s orámovanými šablonami nabízí nákladově efektivní a ekologické řešení. Výsledkem je, že je nejlepší pro krátkodobé běhy a sestavu prototypu PCB. Dále jej můžete použít pro pájení rukou i stroje.
Tyto šablony jsou vyrobeny na zakázku ze souborů CAD nebo souborů Gerber a jsou navrženy pro tisk pasta ručně. Použitím prototypu SMT šablon můžete eliminovat chyby tisku, vyhněte se potřebě manuálního pájení komponent na desku obvodu, zrychlit proces sestavy PCB.
Naše nejmodernější laserové systémy dosahují přesnosti ** ± 0,01 mm **, což zajišťuje dokonalé zarovnání s návrhovými soubory PCB (Gerber/ODB ++). Ideální pro komponenty jemného hřiště (až do 01005) a komplexní rozvržení.
Vyberte si z 304/316 z nerezové oceli nebo elektropovolného niklu pro vynikající trvanlivost. Naše šablony vydrží 100 000+ tiskových cyklů při zachování definice okraje.
- Velikosti clony a tvary přizpůsobené vašemu bomu
-Možnosti rámce: Nano-potažené, napětí namontované nebo opakovaně použitelné rámce
- Storová řešení pro smíšenou tloušťku PCB
Prototypové šablony za 24 hodin | Hromadné objednávky za 3-5 dní
DHL/FedEx doprava do 50+ zemí
✔ Široké aplikace:SMT šablony mohou být použity pro téměř všechny procesy výroby PCB a nejsou omezeny na jakoukoli konkrétní výrobní techniku.
✔ Vysoká přesnost a konzistence:SMT šablony zajišťují, aby poloha pájkových pasta je vysoce přesná a velikost clony je konzistentní.
✔ Zkrácení doby sestavy PCB:U šablon SMT lze na celou PCB aplikovat pájecí pasta v jednom kroku, což výrazně zkrátí doba montáže.
| Laser-řezaná šablona | Šatciny s laserem nabízejí vysokou přesnost a jsou vhodné pro komponenty s jemným hřbetem. |
| Chemická šablona | Chemická šablona je nákladově nejefektivnější a je vhodná pro standardní výrobu SMT. |
| Step-up/Step-Down Sntille | Štířka se zvýšila/krok-down je nejlepší volbou při navrhování komponent, které vyžadují různé tloušťky pájkové pasty, optimalizujte depozici pájecí pasty. |
| Elektroformovaná šablona | Elektroformovaná šablona poskytuje ultra vysokou přesnost a je ideální pro aplikace s vysokou relikovatelností. |
Otázka: Jak si mohu vybrat správnou tloušťku šablony?
Odpověď: Obecně, 0, 1 mm do 0,2 mm, v závislosti na typu pájkové pasty, specifikace návrhu PCB a velikosti komponenty.
Otázka: Co je životnost SMT šablony?
Odpověď: Obecně, 10 000 cyklů, ale to záleží na tom, jak často se používá a jak dobře je udržován čištění.
Otázka: Můžete nabídnout prototyp SMT šablony?
A: Ano, můžeme. PROSÍM PROSÍM POSKYTUJTE KONETICKÝ PRO SPOLEČNOST PCB pro přizpůsobení.
