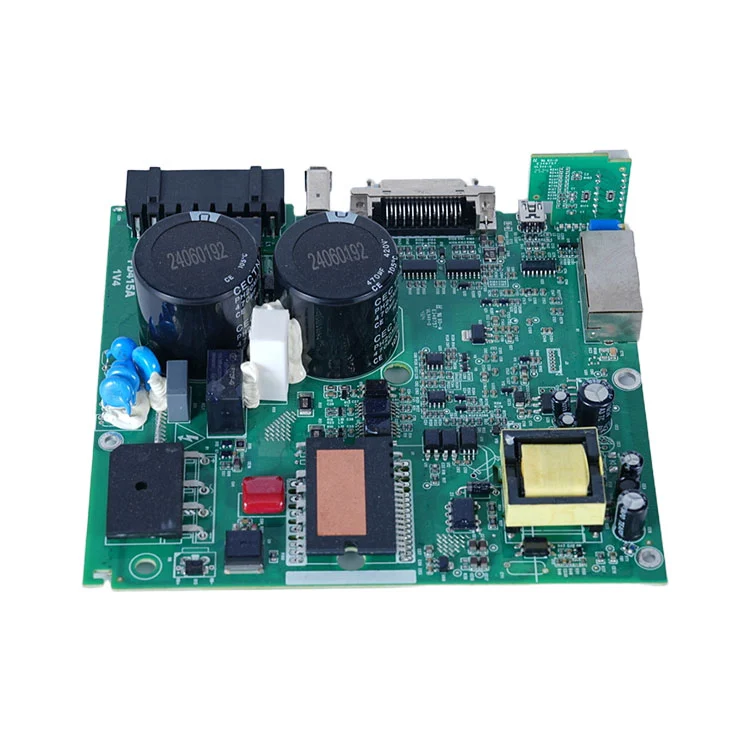

Prototypová montáž PCBhraje klíčovou roli v moderní výrobě elektroniky. Umožňuje inženýrům a konstruktérům testovat, ověřovat a optimalizovat návrhy obvodů před zahájením výroby v plném rozsahu. Sestavením prototypové desky plošných spojů lze včas identifikovat potenciální konstrukční chyby, což zajišťuje vyšší spolehlivost a nižší výrobní náklady. Ve společnosti Shenzhen Fanway Technology Co., Ltd se specializujeme na poskytování vysoce kvalitních služeb montáže prototypových desek plošných spojů přizpůsobených tak, aby splňovaly požadavky začínajících i zavedených společností.
Prototypová sestava PCB obvykle zahrnuje pájení elektronických součástek na desku s plošnými spoji, aby se vytvořil funkční prototyp. Tento proces nejen ověřuje elektrický výkon návrhu, ale také poskytuje hmatatelný model pro předvádění produktu, testování a další vývoj.
Prototypová montáž PCB v podstatě snižuje riziko, šetří čas a zajišťuje lepší kvalitu produktu.
Výroba DPS:První krok zahrnuje výrobu desky plošných spojů na základě souboru návrhu (soubory Gerber). Vysoce přesná výroba zajišťuje, že rozložení desky odpovídá zamýšlenému obvodu.
Sourcing komponent:Všechny elektronické součástky, včetně rezistorů, kondenzátorů, integrovaných obvodů a konektorů, jsou pořizovány podle kusovníku (Bill of Materials – BOM).
Proces montáže:Komponenty se montují na desku plošných spojů pomocí technologie povrchové montáže (SMT) nebo technologie průchozích otvorů (THT). V závislosti na složitosti lze použít automatizované stroje nebo ruční montážní techniky.
Pájení:Pájení zajišťuje součásti elektricky i mechanicky. Přetavovací pájení je běžné pro SMT, zatímco vlnové nebo ruční pájení se používá pro THT součástky.
Kontrola a testování:Funkční testování po sestavení zajistí, že prototyp funguje správně. Tento krok může zahrnovat vizuální kontrolu, automatizovanou optickou kontrolu (AOI) a elektrické testování.
Tento proces zajišťuje, že sestava prototypové desky plošných spojů nejen funguje tak, jak je zamýšlena, ale slouží také jako spolehlivá reference pro sériovou výrobu.
Profesionální prototypová montáž PCB vyžaduje přísné dodržování technických specifikací. Níže je uvedena tabulka shrnující typické parametry:
| Recyklovatelné | Popis |
|---|---|
| Velikost desky | Minimum: 10 mm x 10 mm, Maximum: 500 mm x 500 mm |
| Počet vrstev | 1–12 vrstev, v závislosti na složitosti návrhu |
| Typy komponent | SMT, THT, smíšené shromáždění |
| Pájecí maska | Zelená, červená, modrá nebo přizpůsobená |
| Povrchová úprava | HASL, ENIG, OSP nebo imerzní stříbro |
| Přesnost umístění komponent | ±0,05 mm pro komponenty SMT |
| Testování a kontrola | AOI, rentgen, funkční testování |
Shenzhen Fanway Technology Co., Ltdzajišťuje, že každá sestava prototypu PCB splňuje tyto standardy a poskytuje vysokou spolehlivost a reprodukovatelnost.
Mnoho společností se může divit, proč je nutná montáž prototypu před plnohodnotnou výrobou. Zde jsou hlavní výhody:
Detekce chyb:Včasná identifikace konstrukčních nedostatků zabraňuje nákladným chybám v hromadné výrobě.
Ověření designu:Inženýři mohou testovat výkon v reálných podmínkách.
Časová efektivita:Rychlé prototypování urychluje vývojové cykly produktu.
Nákladově efektivní:Detekce a náprava problémů ve fázi prototypu je mnohem levnější než přepracování sériově vyráběných desek.
Prototypová montáž PCB v podstatě snižuje riziko, šetří čas a zajišťuje lepší kvalitu produktu.
Vysoce kvalitní prototypová montáž PCB závisí na kombinaci kvalifikovaného inženýrství, pokročilého vybavení a přísné kontroly kvality:
Ověření součásti:Prototypová montáž PCB je nezbytná v několika sektorech:
Přesné umístění:Použití automatických vychystávacích strojů pro přesné umístění SMT součástek.
Řízené pájení:Parametry přetavení a pájení vlnou jsou pečlivě sledovány, aby se předešlo defektům.
Důkladné testování:Funkční testování zajišťuje, že sestavená deska splňuje elektrické a mechanické požadavky.
Shenzhen Fanway Technology Co., Ltdvyužívá tyto osvědčené postupy a zaručuje prototypové desky plošných spojů, které jsou připraveny pro spolehlivé vyhodnocení a další vývoj.
Q1: Jaký je rozdíl mezi prototypovou montáží PCB a výrobní montáží PCB?
A1:Prototypová sestava PCB je určena pro testování a ověřování. Obvykle se jedná o malá množství a může vyžadovat ruční montáž složitých součástí. Výrobní montáž PCB se zaměřuje na výrobu ve velkém měřítku s optimalizovanými procesy pro rychlost a efektivitu nákladů.
Q2: Jak dlouho trvá dokončení sestavy prototypu PCB?
A2:Ano, funkční testování je standardní součástí prototypové montáže. To umožňuje návrhářům ověřit obvody, testovat integraci softwaru a optimalizovat výkon návrhu před přechodem na hromadnou výrobu.
Q3: Mohu otestovat svůj návrh během fáze sestavování prototypu PCB?
A3:Ano, funkční testování je standardní součástí prototypové montáže. To umožňuje návrhářům ověřit obvody, testovat integraci softwaru a optimalizovat výkon návrhu před přechodem na hromadnou výrobu.
Prototypová montáž PCB je nezbytná v několika sektorech:
spotřební elektronika:Rychlá iterace pro chytré telefony, nositelná zařízení a zařízení pro chytrou domácnost.
Automobilová elektronika:Testování řídicích modulů, senzorů a zobrazovacích jednotek.
Lékařské přístroje:Zajištění bezpečnosti a spolehlivosti diagnostických a monitorovacích zařízení.
Průmyslová automatizace:Validace řídicích obvodů a zařízení IoT.
Shenzhen Fanway Technology Co., Ltdslouží klientům napříč těmito odvětvími a poskytuje zákaznická řešení pro splnění specifických požadavků projektu.
Prototypová montáž PCB je kritickým krokem k přeměně inovativních nápadů na funkční elektronické produkty. Využitím profesionálních montážních služeb mohou společnosti minimalizovat chyby, optimalizovat výkon a urychlit cykly vývoje svých produktů.Shenzhen Fanway Technology Co., Ltdnabízí odborné služby montáže prototypových desek plošných spojů se zaměřením na kvalitu, přesnost a spolehlivost. Pro podniky, které chtějí přeměnit své elektronické návrhy na plně funkční prototypy,kontaktováníShenzhen Fanway Technology Co., Ltdje prvním krokem k úspěchu.
