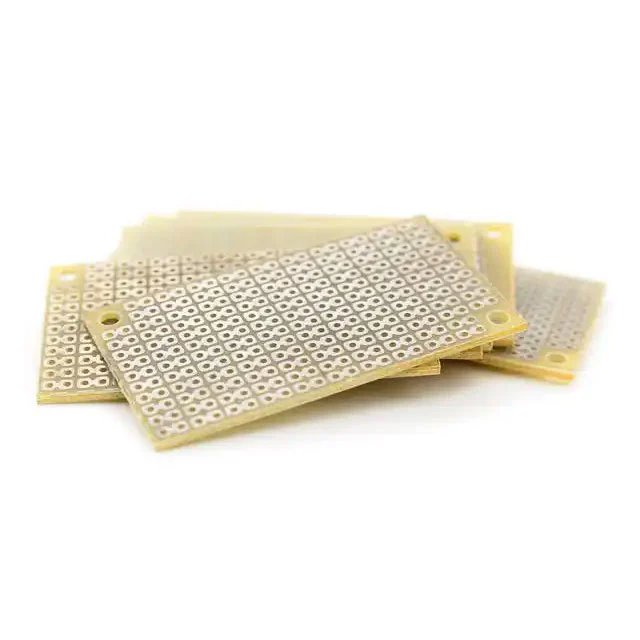

Keramické PCB(Desky s tištěnými spoji) se rychle prosazují v odvětvích vyžadujících vysoký tepelný výkon, spolehlivost a miniaturizaci. Na rozdíl od tradičních desek FR4 používají keramické PCB jako substrát keramické materiály, které nabízejí vynikající odvod tepla, mechanickou pevnost a elektrickou izolaci.
Keramické desky plošných spojů jsou specializované desky s plošnými spoji, které jako základní substrát používají keramické materiály – běžně oxid hlinitý (Al₂O3), nitrid hliníku (AlN) nebo oxid berylnatý (BeO). Tyto materiály jsou vybrány pro svou výjimečnou tepelnou vodivost, elektrickou izolaci a stabilitu za vysokých teplot.
Klíčové vlastnosti a parametry keramických desek plošných spojů:
| Parametr | Typický rozsah / specifikace | Popis |
|---|---|---|
| Materiál substrátu | Al ₂o₃, AlN, BEAO Beo | Určuje tepelnou vodivost a elektrické izolační vlastnosti |
| Tepelná vodivost | 20–200 W/m·K | Efektivní odvod tepla pro vysoce výkonné komponenty |
| Dielektrická konstanta (εr) | 8-9 (al ₂Oo), 8,5-9 (ALN) | Zajišťuje integritu signálu ve vysokofrekvenčních aplikacích |
| Koeficient tepelné roztažnosti (CTE) | 6–7 ppm/°C | Snižuje napětí mezi PCB a namontovanými součástmi |
| Maximální provozní teplota | 450–1000 °C | Podporuje vysokoteplotní provoz bez degradace substrátu |
| Tloušťka | 0,2–3,0 mm | Podporuje tenké i tuhé konstrukce |
| Měděná vrstva | 35–105 µm | Poskytuje dostatečnou proudovou kapacitu |
| Povrchová úprava | Zlato, nikl, cín, stříbro | Zajišťuje spolehlivost při pájení a dlouhodobou životnost |
Keramické PCB jsou často kategorizovány doPřímá lepená měď (DBC), Aktivní pájení kovů (AMB)aTechnologie tlustého filmudesky. Každý typ uspokojuje specifické potřeby, od vysokoproudých výkonových modulů po mikroelektronická zařízení, a nabízí jedinečné výhody v tepelném managementu a mechanické odolnosti.
Vynikající odvod tepla:
Vysoce výkonné LED diody, RF moduly a výkonová elektronika vytvářejí značné teplo. Keramické desky plošných spojů poskytují účinné tepelné cesty, zabraňují přehřívání, zlepšují životnost a udržují stabilní výkon při vysokém zatížení. Keramické PCB na bázi nitridu hliníku mohou například překročit úrovně tepelné vodivosti 200 W/m·K, což je mnohem více než u standardních desek FR4 (~0,3 W/m·K).
Vysokofrekvenční stabilita:
Keramické substráty vykazují nízké dielektrické ztráty, což zajišťuje minimální útlum signálu ve vysokofrekvenčních obvodech. Díky tomu jsou ideální pro RF aplikace, 5G moduly a satelitní komunikační zařízení.
Mechanická a chemická stabilita:
Keramika odolává korozi, vlhkosti a teplotním šokům, což je zásadní v automobilovém, leteckém a průmyslovém prostředí, kde jsou PCB vystaveny drsným podmínkám.
Miniaturizace a designy s vysokou hustotou:
S rozmachem kompaktních elektronických zařízení umožňují keramické desky plošných spojů těsnější umístění součástek bez kompromisů v řízení tepla. Jejich strukturální tuhost podporuje těžké komponenty nebo komponenty s vysokou hustotou.
Dlouhodobá spolehlivost:
Keramické desky plošných spojů si udržují výkon po dlouhou dobu i při vysokých teplotách a mechanickém namáhání, což snižuje potřebu častých výměn nebo selhání systému.
Keramické desky plošných spojů jsou nedílnou součástí odvětví vyžadujících jak vysoký tepelný výkon, tak přesné strojírenství. Mezi klíčové aplikace patří:
LED osvětlení:Vysoce výkonné LED diody těží z vynikajícího odvodu tepla keramických desek plošných spojů, zvýšení jasu a životnosti.
Výkonová elektronika:Měniče, měniče a ovladače motorů se při řízení proudu a tepla spoléhají na keramické desky plošných spojů DBC.
Automobilový průmysl:Elektromobily a hybridní systémy používají keramické desky plošných spojů v bateriovém managementu a modulech hnacího ústrojí.
Telekomunikace:Zařízení RF a 5G vyžadují stabilní přenos signálu na vysokých frekvencích, dosažitelný pomocí keramických substrátů s nízkou ztrátou.
Lékařské přístroje:Vysoce spolehlivé obvody pro zobrazovací systémy, lasery a diagnostiku využívají keramické desky plošných spojů k udržení přesných operací při vysokých teplotách.
Nové trendy:
Integrace s flexibilní elektronikou:Kombinace keramických desek plošných spojů s flexibilními substráty umožňuje hybridní návrhy pro nositelná zařízení a kompaktní robotiku.
Pokročilé řízení teploty:Inovace, jako jsou vestavěné tepelné trubice nebo mikrokanálové chlazení, jsou implementovány vedle keramických desek plošných spojů pro další zvýšení výkonu.
Miniaturizace vysoce výkonných modulů:Keramické substráty podporují propojení s vysokou hustotou v malých formách, což umožňuje příští generaci spotřební elektroniky a průmyslového vybavení.
Zelená výroba:Ekologické techniky výroby keramických PCB získávají na popularitě, snižují dopad na životní prostředí při zachování vysokého výkonu.
Q1: Jaké jsou výhody použití keramických PCB oproti PCB s kovovým jádrem?
A1:Keramické desky plošných spojů nabízejí vynikající tepelnou vodivost, nižší dielektrické ztráty, vyšší teplotní odolnost a větší mechanickou stabilitu ve srovnání s plošnými spoji s kovovým jádrem. Zatímco kovová jádra vynikají v šíření tepla, keramika poskytuje přesné tepelné řízení v lokalizovaných hotspotech a současně udržuje elektrickou izolaci.
Q2: Jak tloušťka keramické desky plošných spojů ovlivňuje její výkon?
A2:Tlustší keramické substráty zlepšují mechanickou pevnost a umožňují vyšší proudovou kapacitu, ale mohou mírně snížit účinnost odvodu tepla na jednotku tloušťky. Výběr optimální tloušťky vyvažuje tuhost, tepelný výkon a výrobní proveditelnost pro zamýšlenou aplikaci.
Q3: Mohou být keramické PCB použity ve vysokofrekvenčních aplikacích?
A3:Ano, keramické desky plošných spojů mají nízké dielektrické ztráty a stabilní permitivitu, díky čemuž jsou ideální pro RF obvody, 5G moduly a mikrovlnné aplikace, kde je kritická integrita signálu.
Q4: Jsou keramické desky plošných spojů dražší než tradiční desky FR4?
A4:Ano, keramické PCB mají obecně vyšší počáteční náklady kvůli složitosti materiálu a zpracování. Dlouhodobá spolehlivost, tepelná účinnost a snížená poruchovost však často ospravedlňují investice, zejména do vysokovýkonových nebo vysokofrekvenčních aplikací.
Q5: Jaké jsou rozdíly mezi DBC, AMB a Thick Film keramickými PCB?
A5:Desky DBC obsahují měď přímo spojenou s keramikou, která poskytuje vynikající tepelnou vodivost pro napájecí zařízení. Desky AMB používají techniky pájení pro silnou tepelnou a elektrickou konektivitu. Silnovrstvé keramické desky plošných spojů se spoléhají na tištěné vodivé pasty, vhodné pro kompaktní, vícevrstvé obvody.
Fanwayse specializuje na vysoce výkonné keramické PCB na míru pro pokročilou elektroniku. Společnost kombinuje prémiové keramické materiály s přesnými výrobními procesy, aby zajistila vynikající tepelné řízení, stabilitu signálu a mechanickou spolehlivost. Díky nabídce celého spektra řešení keramických desek plošných spojů – včetně variant DBC, AMB a Thick Film – splňuje Fanway různorodé potřeby průmyslových odvětví od osvětlení LED po automobilovou elektroniku.
S desítkami let zkušeností a důrazem na kvalitu zajišťuje Fanway, aby každá deska odpovídala mezinárodním standardům, čímž podporuje zákazníky při dosahování optimalizovaného tepelného výkonu, prodloužené životnosti zařízení a konstrukčních řešení s vysokou hustotou. Pro dotazy, technickou podporu nebo přizpůsobená keramická řešení PCB,kontaktujte násdnes prozkoumejte inovativní nabídky Fanway a pozvedněte své elektronické návrhy.
