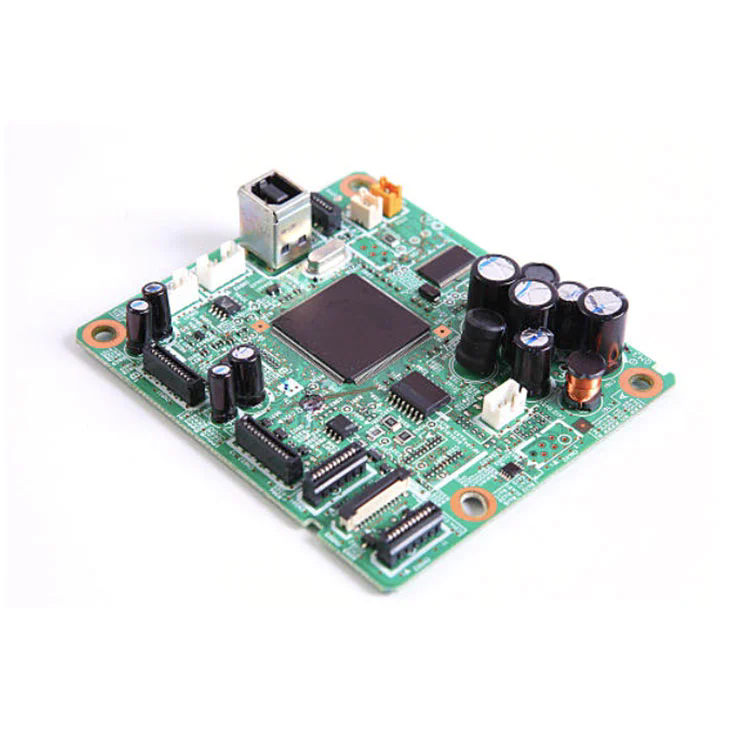

V dnešním rychle se vyvíjejícím elektronickém světě smíchání více technologií PCB-RIGID, Flex, Rigid-Flex-do jediného, integrovaného řešení se stala kritickou.Smíšená sestava PCBzískává význam, protože to umožňuje:
Kompaktní, lehký design: Slouží tuhé a flexibilní substráty pro faktory úspory prostoru.
Zlepšená trvanlivost a spolehlivost: Flex vrstvy absorbují mechanické napětí a snižují selhání.
Efektivita nákladů: Kombinuje procesy pro snížení kroků sestavení, zdroje a zásoby.
Současné trendy vyhledávání Google odhalují vysokou poptávku po termínech jako „Smíšené sestavovací služby PCB“, „Sestava PCB Rigid-Flex“ a „Flex to Rigid Integration PCB“. Strukturováním tohoto článku kolem centrálního dotazu - „Co dělá smíšené sestavení PCB nepostradatelné pro dnešní elektroniku?“ - Úzce sladíme s úmyslem pro vyhledávání uživatelů a trendy.
Níže je konsolidovaný přehled (v tabulkové formě) nabízející podrobný snímek smíšených specifikací sestavy PCB. To ukazuje naši profesionalitu a jasnost.
| Funkce | Specifikace / popis |
|---|---|
| Typy substrátu | Tuhé vrstvy FR-4, polyimidové flexové vrstvy, konfigurace rigidních flexů |
| Počet vrstev | Až 20 vrstev (směs tuhé + flex); Typický zásobník: rigidní 6-8 + flex 2-4 |
| Minimální stopa/prostor | Rigidní: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Prostřednictvím typů | Průchody skrz otvory (THV), mikrovias (průměr ≥ 50 µm), pohřbené a slepé průchody |
| Tloušťka mědi | 1 oz (typický); Až o 3 oz těžší měď pro vysoce proudové flex segmenty |
| Poloměr ohybu flex bend | ≥ 10 × tloušťka, standard: ≥ 0,5 mm poloměr ohybu pro tloušťku 0,05 mm |
| Pájná maska | Flexibilní pájecí maska pro flex oblasti, tuhá maska pro FR-4; bezproblémový přechod |
| Komponenty montáže | Povrchová montáž, skvrna, smíšená komponenty SMT/THT; Flex zóny mohou zahrnovat výztuhy |
| Tepelná správa | Vestavěné měděné roviny a tepelné průchody pro správu oblastí hotspotu |
| Standardy kvality | IPC-6013 (Flex), IPC-6012 (rigidní), IPC-6018 (Rigid-Flex), IPC-A-600 třída 2; Rohs / Reach Compliance |
Jaké jsou nejkritičtější úvahy o návrhu a procesu při plánování smíšené sestavy PCB?
Kompatibilita materiálu a plánování zásobníku
Souhra mezi tuhými FR-4 a flexibilními polyimidovými vrstvami musí být pečlivě vytvořena, aby se zabránilo delaminaci během Flex. Řízení koeficientu tepelné roztažnosti (CTE) napříč vrstvami zajišťuje dlouhodobou spolehlivost prostřednictvím tepelných cyklů.
Stopy a prostřednictvím integrity v flexových zónách
Flex zóny vyžadují přísnější tolerance: tenčí měděné vrstvy, kontrolované stopy/prostor a optimalizované prostřednictvím návrhu (např. Naplněné a ploté mikrovias), aby odolávaly únavě před ohýbáním.
Poloměr ohybu, ohybný život a mechanický napětí
Specifikace správných poloměrů ohybu (≥ 10 × tloušťky) a provádění testování ohybu za zamýšlených dynamických podmínek zajišťuje, že flex sekce snášejí operační pohyb.
Integrace výztuhy pro sestavu komponent
Dočasné nebo trvalé výztuhy (např. FR-4 listy nebo polyimid podporovaný lepidlem) se často používají k simulaci rigidní podpory během sestavy SMT/THT na ohybových zónách, což zajišťuje přesné umístění a pájení a poté se v případě potřeby odstraní.
Směrování tepelného a signálu
Smíšené PCB často kombinují vysoce výkonné nebo RF obvody. Správné tepelné polí a zemní roviny, spárované s pečlivým přiřazením vrstvy, udržujte integritu signálu a rozptylu tepla.
Kompromisy pro výrobu a náklady
Vyvážení složitosti vs. náklady: Zvyšování počtu vrstvy, mikrovias nebo těžká měď zvyšuje cenu. Pro ověření proveditelnosti a nákladové efektivity jsou nezbytné časné recenze DFM (Design for Manufatibility).
Schopnosti testování a inspekce
Smíšené vzory mohou omezit standardní AOI nebo rentgen; K ověření připojení a umístění komponent mohou být vyžadovány vlastní příslušenství, testovací přípravky přátelské k flexům nebo testování létající sondy.
Q1: K čemu se používá smíšená sestava PCB?
A1: Používá se tam, kde roztoky s tuhým pouze nedosahují-jako nositelná, skládací zařízení, lékařské implantáty, pole senzorů leteckých paprsků-jakákoli aplikace vyžaduje flexibilitu, kompaktnost a spolehlivost.
Q2: Jak můžete zajistit spolehlivost napříč přechodem na flex-rigid?
A2: Prostřednictvím pečlivého návrhu na stohování (odpovídající CTE), kontrolované ohybové poloměry, epoxidové nebo adhezivní vazby v přechodových zónách, správné nanesením a testováním za simulovaných mechanických cyklů.
Smíšená sestava PCB stojí v popředí moderního elektronického designu - podvádějící bezkonkurenční integraci rigidních a flexibilních technologií. Klíč spočívá v pečlivém plánování na hromadění, sledování/přes přesnost, testování mechanického flex, analýzu DFM a přísné QA, aby se zajistila jak výkonnost, tak životaschopnost nákladů.
Při správném provedení - uložení pravidel pro návrh expertů, robustní materiály a přesná výroba - sestava sestavení PCB odemkne nové produktové možnosti v pokročilých nositelných, lékařských, leteckých, automobilových a spotřebitelských zařízeních.
NaFanway, přinášíme více než dvě desetiletí odborných znalostí v pokročilé výrobě PCB a rigid-flex. Naše smíšené sestavovací služby PCB kombinují vysoce kvalitní materiály, špičkové standardy (IPC Compliance, ROHS/Reach) a na míru na míru DFM, aby bylo dosaženo odolných vysoce výkonných řešení v měřítku.
Ať už prototypingujete nebo zvyšujete produkci s vysokým objemem, náš tým zajišťuje dokonalost designu k doručování.Kontaktujte násDnes, abyste zvýšili své návrhy produktů pomocí přesnosti míchaných řešení sestavení PCB.
