Vysokofrekvenční PCBtechnologie je nezbytná pro moderní RF, mikrovlnné a vysokorychlostní digitální systémy pracující v pásmu GHz. S rostoucími frekvencemi se ztráta signálu, nesoulad impedance a elektromagnetické rušení stávají zásadními konstrukčními výzvami. Tento komplexní průvodce vysvětluje, jak vysokofrekvenční PCB zlepšuje integritu signálu, zkoumá materiály, konstrukční strategie, výrobní procesy, nákladové faktory a praktická řešení běžných technických problémů. Ať už vyvíjíte moduly 5G, automobilové radary, satelitní systémy nebo vysokorychlostní komunikační zařízení, tento článek poskytuje jasné technické informace, které vám pomohou dosáhnout stabilního a spolehlivého výkonu.

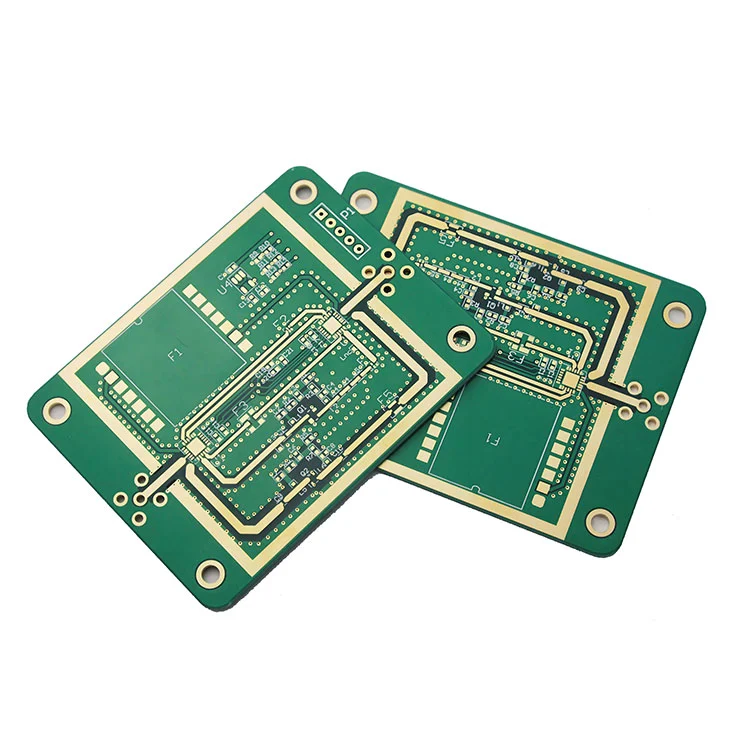

Vysokofrekvenční deska plošných spojů je navržena tak, aby spolehlivě fungovala na frekvencích typicky nad 500 MHz a často se rozšiřující do pásem více GHz. Na těchto úrovních mohou i malé odchylky v dielektrických vlastnostech, drsnosti mědi a geometrii stopy významně ovlivnit chování obvodu.
Na rozdíl od konvenčních desek vyžadují konstrukce vysokofrekvenčních desek plošných spojů nízkoztrátové materiály, přísně řízenou impedanci a přesné výrobní tolerance, aby byl zajištěn předvídatelný přenos signálu.
Jak se frekvence zvyšuje:
Technologie vysokofrekvenčních desek plošných spojů řeší tyto výzvy tím, že kombinuje pokročilé materiály s optimalizovanými metodikami návrhu.
| Materiál | Dielektrická konstanta (Dk) | Ztrátová tangens (Df) | Aplikace |
|---|---|---|---|
| Upravený FR-4 | 4,2–4,5 | 0,015–0,02 | Konstrukce s nižším GHz |
| Rogers Laminát | 2,2–3,5 | 0,0009–0,003 | RF a mikrovlnná trouba |
| Na bázi PTFE | 2,0–2,5 | Ultra nízké | Satelit a radar |
| Uhlovodíková keramika | 3,0–3,5 | Nízký | Automobilový radar 77 GHz |
Výrobci jako Shenzhen Fanway Technology Co., Ltd před výrobou pečlivě ověřují dielektrickou stabilitu a konzistenci.
Efektivní stohování zlepšuje stínění a integritu signálu.
| Vrstva | Funkce |
|---|---|
| Nahoru | Směrování RF signálu |
| Vnitřní 1 | Pozemní rovina |
| Vnitřní 2 | Energetické letadlo |
| Dno | Stínění / Sekundární signály |
Správné zemní reference minimalizuje EMI a zlepšuje konzistenci impedance.
Výroba vysokofrekvenčních desek plošných spojů vyžaduje:
Shenzhen Fanway Technology Co., Ltd zavádí přísné řízení procesu, aby zajistil stabilní elektrický výkon napříč šaržemi.
Mezi nákladové faktory patří výběr materiálu, počet vrstev, tolerance impedance a složitost testování. Hybridní stohovací návrhy kombinující RF materiály se standardními jádry mohou vyvážit náklady a výkon.
Vyhodnotit:
Shenzhen Fanway Technology Co., Ltd poskytuje komplexní řešení pro výrobu vysokofrekvenčních desek plošných spojů, včetně vícemateriálových hybridních desek, přesného řízení impedance, rychlého prototypování a přísných testovacích postupů. Jejich inženýrský tým podporuje zákazníky od přezkoumání návrhu až po hromadnou výrobu a zajišťuje konzistentní výkon v aplikacích GHz.
Q1: Při jaké frekvenci bych měl uvažovat o vysokofrekvenčních materiálech PCB?
Obecně nad 500 MHz, zejména při provozu ve více GHz.
Q2: Dokáže standardní FR-4 zvládnout RF aplikace?
Pouze omezené návrhy s nižší frekvencí; Pro lepší stabilitu jsou preferovány speciální RF materiály.
Q3: Jaký je nejkritičtější parametr?
Ztrátová tečna (Df) významně ovlivňuje útlum signálu.
Q4: Jak mohu snížit odraz signálu?
Zajistěte přesné řízení impedance a správný návrh stohování.
Q5: Jak mohu spustit svůj projekt?
Před výrobou se poraďte se zkušeným výrobcem, abyste si prohlédli soubory návrhu.
Vysokofrekvenční PCB hraje rozhodující roli při zachování integrity signálu, minimalizaci ztrát a zajištění stabilního výkonu v pokročilých GHz systémech. Od výběru materiálu až po precizní výrobu záleží na každém detailu.
Pokud hledáte spolehlivou, vysoce výkonnou podporu výroby vysokofrekvenčních desek plošných spojů,Shenzhen Fanway Technology Co., Ltdje připravena poskytnout odborné vedení a špičkovou produkci.
Máte ve vývoji nový RF nebo vysokorychlostní projekt?Kontaktdnes, abychom projednali vaše technické požadavky a obdrželi řešení na míru pro vaše potřeby vysokofrekvenční desky plošných spojů.
