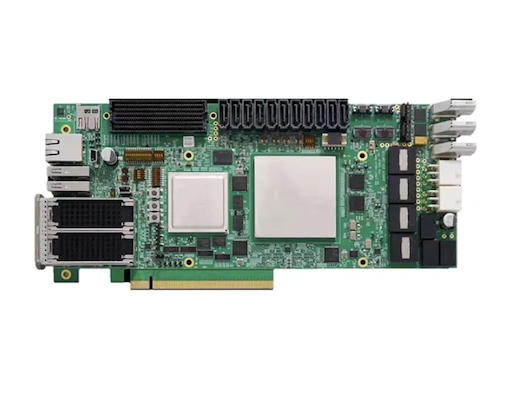

Přesná technologie průchozích otvorů THT PCB sestava

Technologie Fanway Precision Through-Hole Technology THT PCB Assembly zvládne axiální/radiální vodiče, vysoce výkonná zařízení a velké konektory. Kombinujeme vlnové pájení pro velkoobjemové běhy a selektivní pájení pro smíšené sestavy, což zajišťuje spolehlivé mechanické spoje bez ohrožení blízkých součástí. Sledovatelnost je standardní pro lékařské a automobilové aplikace. Pro prototypy nebo plnou výrobu poskytuje naše Precision Through-Hole Technology THT PCB Assembly opakovatelnou kvalitu.

Výhody sestavy THT PCB

Naše Precision Through-Hole Technology THT PCB Assembly plně využívá těchto inherentních výhod a poskytuje robustní sestavy, kterých SMT samo o sobě nemůže dosáhnout.

Mechanická pevnost
Vývody procházejí PCB a poskytují vynikající odolnost proti vibracím, nárazům a opakovanému vkládání/vyjímání. Toto průchozí připojení zajišťuje spolehlivost v náročných prostředích.

Výkon a tepelný výkon

Ideální pro vysokoproudé a vysoce zahřívané komponenty, jako jsou transformátory a velké kondenzátory. Vodiče fungují jako tepelné vedení a účinně odvádějí teplo z kritických částí.

Snadná oprava a přepracování

Větší pájené spoje umožňují ruční odstranění a výměnu součástek pomocí standardních pájecích nástrojů. To zjednodušuje opravy v terénu a snižuje náklady na šrot.

Co je sestava THT PCB?

Technologie průchozích děr (THT) je metoda montáže desek plošných spojů, kdy se vývody součástek vkládají do předvrtaných otvorů na desce a připájejí se na opačné straně. To vytváří mechanickou vazbu, která prochází samotnou deskou a poskytuje vynikající pevnost proti vytažení a tepelnou vodivost ve srovnání s alternativami pro povrchovou montáž. THT zůstává zásadní pro konektory, napájecí zařízení a jakékoli aplikace vystavené vibracím, nárazům nebo vysokému proudu.

Kompletní výrobní proces THT

Každá Precision Through-Hole Technology THT PCB Assembly sleduje řízený pracovní postup, aby byla zajištěna opakovatelná kvalita:

1. Vrtání a metalizace otvorů
Přesné umístění otvoru s měděným pokovením na stěnách otvoru pro zajištění spolehlivé vodivosti mezi vrstvami.

2. Vložení součásti
Automatické nebo manuální umístění axiálních/radiálních svodů, DIPů a konektorů do vyvrtaných otvorů se správnou orientací a distanční výškou.

3. Vlnové nebo selektivní pájení
Desky procházejí vlnou roztavené pájky (u velkých objemů) nebo dostávají cílenou aplikaci pájky (pro smíšené sestavy) s řízenými teplotními profily.

4. Ořezávání olova a kontrola po pájení
Přebytečná délka vývodu je oříznuta a následuje 100% automatická optická kontrola (AOI) k ověření výplně pájky, úhlu smáčení a nepřítomnosti můstků nebo dutin.

5. Funkční testování a sledovatelnost šarže
Elektrické testování ověřuje výkon obvodu, zatímco sledovatelnost na úrovni šarže spojuje každý komponent s jeho původní šarží, aby byla zajištěna plná odpovědnost za životní cyklus.

Hlavní aplikace

Naše Precision Through-Hole Technology THT PCB Assembly slouží aplikacím, kde samotné SMT nestačí:

Letectví a obrana
Avionika, radarové systémy a elektronika MIL-SPEC vyžadující pájené spoje, které přežijí extrémní vibrace a tepelné cykly.

Automobilová elektronika
Výkonové stupně ECU, systémy správy baterií a moduly pod kapotou, které vyžadují vysokou proudovou nosnost a mechanickou odolnost.

Průmyslové napájecí moduly
Motorové pohony, servoregulátory a napájecí zdroje tam, kde musí být bezpečně namontovány velké transformátory, relé a elektrolytické kondenzátory.

Lékařská zařízení
Diagnostické vybavení a systémy pro monitorování pacientů, kde nelze vyjednávat o spolehlivosti připojení, s plnou sledovatelností procesu pro dodržování předpisů.

Heavy-Duty konektory
I/O rozhraní, konektory propojovací desky a testovací body, které procházejí opakovanými cykly vkládání/vyjímání po desetiletí provozu.

Naše kvalifikace jako poskytovatel služeb THT

Tři faktory odlišují naši Precision Through-Hole Technology THT PCB Assembly od obecných sestav:

Schopnost procesu

Provozujeme vyzrálé vlnové pájecí linky a selektivní pájecí linky a jsme kvalifikovaní v manipulaci s komplexními deskami se smíšenou technologií (THT + SMT). Naše procesy zajišťují konzistentní smáčení a spoje bez dutin napříč oběma technologiemi.

Certifikace kvality

Splňujeme požadavky IPC-A-610 a jsme držiteli certifikací ISO 9001, AS9100 (letecký průmysl) a ISO 13485 (lékařství). Tyto akreditace prokazují, že naše systémy výroby a kvality splňují nejvyšší průmyslové standardy.

Zkušenosti z oboru

S více než deseti lety zaměřené na montáž THT jsme sloužili náročným sektorům včetně armády, zdravotnictví a automobilového průmyslu. Naše dosavadní výsledky zahrnují úspěšné dodávky sestav, které projdou přísnými kvalifikačními testy pro kritické aplikace.

Proč zvolit Fanway?

Výběr Fanway pro vaši přesnou technologii průchozích děr THT PCB Assembly vám poskytne partnera s hloubkou jak v procesu, tak v aplikaci:

1. 12+ let specializovaných zkušeností s THT
Od svého založení se zaměřujeme výhradně na montáž průchozích a smíšených technologií. Náš tým rozumí nuancím tepelného managementu, geometrie pájených spojů a manipulace se součástmi, které montéři často přehlížejí.

2. Certifikováno pro vysoce spolehlivé sektory
Naše zařízení splňuje normy ISO 13485 (lékařství) a IATF 16949 (automobilový průmysl) spolu s certifikacemi IPC a ISO. Provádíme audit našich procesů podle stejných standardů, které dodržují koncové produkty našich klientů.

3. End-to-End vlastnictví projektu
Od kontroly DFM pro dimenzování otvorů a návrh prstencového kroužku přes nákup, montáž a závěrečný test – vlastníme celý pracovní postup THT. Jedno kontaktní místo, jeden standard kvality.

4. Responzivní podpora prototypu a výroby
Podpora rychlého prototypu pro ověřování návrhu, škálování na velkoobjemové běhy s konzistentními parametry procesu. Žádná omezení minimální objednávky pro technické vzorky.

5. Viditelnost dodavatelského řetězce
Udržujeme přímé vztahy s autorizovanými distributory komponentů specifických pro THT – konektorů, výkonových polovodičů a pasivních zařízení – což snižuje riziko nákupu a nejistotu ohledně doby realizace.
